EAV56344-02 03/21

Relais-schakelaar-sokkel© Schneider-Electric 2014EAV56344-0203/21

Relais-schakelaar-sokkel

Art.nr. MTN5161-0000

Relais-schakelaar-sokkel, 2-kanaals

Art.nr. MTN5162-0000

– Aan te vullen met:

• bijbehorende modules

(zie functieoverzicht).

– PlusLink extensie (Art.-nr. CCTDT5130)

– PlusLink-verdeler (3 cycli) (Art.-nr. MTN5130-0001)

Relais-schakelaar-sokkel

Gebruiksaanwijzing

Benodigde accessoires

Accessoires

GEVAAR

Gevaar voor ernstige materiële schade en

persoonlijk letsel, bijv. door brand of elektri-

sche schok, veroorzaakt door incorrecte

elektrische aansluiting.

De veiligheid van de elektrische aansluiting kan

alleen worden gewaarborgd als de desbetreffen-

de persoon over fundamentele kennis van de

volgende gebieden beschikt:

• Aansluiting op elektriciteitsnetwerken

• Aansluiting van meerdere elektrische appara-

ten

• Leggen van elektrische kabels

In de regel beschikken alleen opgeleide vaklie-

den op het gebied van elektrische installatie-

techniek over de desbetreffende vaardigheden

en ervaring. Als aan deze minimumvereisten niet

wordt voldaan of deze op welke manier dan ook

worden veronachtzaamd, bent u als enige aans-

prakelijk voor materiële schade of persoonlijk let-

sel.

GEVAAR

Levensgevaar door elektrische schok.

Zelfs als de PlusLink is uitgeschakeld, staat er

elektrische stroom op. Koppel het apparaat altijd

los van de voeding met behulp van de zekering in

de binnenkomende stroomkring, voordat u eraan

werkt. Als één of meer PlusLink-lijnen een aparte

zekering hebben in uw installatie, zijn zij niet elek-

trisch geïsoleerd ten opzichte van elkaar. In dit

geval moet u de PlusLink extensie gebruiken.

LET OP

Het apparaat kan beschadigd raken.

Het spanningsverschil tussen de verschillende

fasen kan het apparaat beschadigen.

Sluit alle aangesloten apparaten van een of me-

erdere PlusLink-lijnen aan op dezelfde fase of ge-

bruik een PlusLink-klem voor installatie op

meerdere fasen.

Met de relais-schakelaar-sokkel (hierna de sokkel) kunt

u ohmse, inductieve of capacitieve lasten per kanaal

schakelen:

De sokkel heeft ook een (1-kanaals sokkel) of twee (2-

kanaals sokkel) PlusLink-ingang(en), waarmee u de ka-

nalen vanaf een andere locatie kunt bedienen. De sok-

kel, die is aangevuld met een module (zie het

functieoverzicht), is de ontvanger en wordt door de zen-

der via PlusLink (PL) bestuurd.

Zenders zijn bijvoorbeeld:

• Centrale-sokkels (aangevuld met bijbehorende mo-

dules)

• Plus-zijregelaar, 1-kanaals/2-kanaals

• Mechanische impulsdrukkers

• Afstandsbedieningssensoren

Om de PlusLink te kunnen gebruiken, hebt u een aparte

ader in uw installatie nodig.

De totale lengte van de kabelgedeelten in een

PL-lijn mag niet groter zijn dan 100 m (bij gebruik

van een 3-aderige kabel).

LET OP

De sokkel kan beschadigd raken.

• Gebruik de sokkel altijd in overeenstemming

met de gespecificeerde technische gegevens.

• Gebruik de sokkel alleen op een sinusvormige

netspanning. De sokkel kan beschadigd raken

als deze wordt gebruikt met dimmers of con-

densatoren.

Voor uw veiligheid

Kennismaken met de relais-

schakelaar-sokkel

Functieoverzicht van de 1-kanaals sok-

kel aangevuld met bijbehorende modu-

les

Voor meer informatie over de app en de app-functies,

lees de instructies voor de betreffende module.

Module: Functie:

Basic-impulsdrukkermo-

dule, 1-kanaals

• in- en uitschakelen

Basic-impulsdrukkermo-

dule, 2-kanaals

• in- en uitschakelen

• Lichtscènes oproepen

en opslaan

Comfort-impulsdrukker-

module, 1-kanaals

• in- en uitschakelen

• trappenhuisverlichtings-

functie

Comfort-impulsdrukker-

module, 2-kanaals

• in- en uitschakelen

• Lichtscènes oproepen

en opslaan

• trappenhuisverlichtings-

functie

Connected Impulsdruk-

module – 1-voudig

• in- en uitschakelen

• Extra app-functies

Connected Impulsdruk-

module – 2-voudig

• in- en uitschakelen

• Lichtscènes oproepen

en opslaan

• Extra app-functies

ARGUS 180 inbouw-sen-

sormodule

• Lichtsterkte-afhankeli-

jke trappenhuisverlich-

tingsfunctie

ARGUS 180 inbouw-sen-

sormodule met schakelaar

• Lichtsterkte-afhankeli-

jke trappenhuisverlich-

tingsfunctie

• Trappenhuisverlichting

permanent in-/uitscha-

kelen

Displaytimermodule • Handmatig in- en uitsch-

akelen

• Tijdgestuurd in- en uit-

schakelen

• DC-timer evalueren

Functieoverzicht van de 2-kanaals sok-

kel aangevuld met bijbehorende modu-

les

Voor meer informatie over de app en de app-functies,

lees de instructies voor de betreffende module.

Module: Functie:

Basic-impulsdrukkermo-

dule, 1-kanaals

• Beide kanalen tegeli-

jkertijd in-/uitschakelen

Basic-impulsdrukkermo-

dule, 2-kanaals

• Beide kanalen afzon-

derlijk in-/uitschakelen

Comfort-impulsdrukker-

module, 1-kanaals

• Beide kanalen tegeli-

jkertijd in-/uitschakelen

• trappenhuisverlichtings-

functie

Comfort-impulsdrukker-

module, 2-kanaals

• Beide kanalen afzon-

derlijk in-/uitschakelen

• Timer (bijv. trappenhuis-

verlichting)

Connected Impulsdruk-

module – 1-voudig

• Beide kanalen tegeli-

jkertijd in-/uitschakelen

• Extra app-functies

Connected Impulsdruk-

module – 2-voudig

• Beide kanalen afzon-

derlijk in-/uitschakelen

• Extra app-functies

ARGUS 180 inbouw-sen-

sormodule

• Lichtsterkte-afhankeli-

jke trappenhuisverlich-

tingsfunctie

• Lichtsterkte-onafhanke-

lijke trappenhuisverlich-

tingsfunctie

ARGUS 180 inbouw-sen-

sormodule met schakelaar

• Lichtsterkte-afhankeli-

jke trappenhuisverlich-

tingsfunctie

• Lichtsterkte-onafhanke-

lijke trappenhuisverlich-

tingsfunctie

• Trappenhuisverlichting

permanent in-/uitscha-

kelen

Displaytimermodule • Beide kanalen tegeli-

jkertijd handmatig in- en

uitschakelen

• Tijdgestuurd in- en uit-

schakelen van beide ka-

nalen afzonderlijk of

tegelijkertijd

• DC-timer evalueren

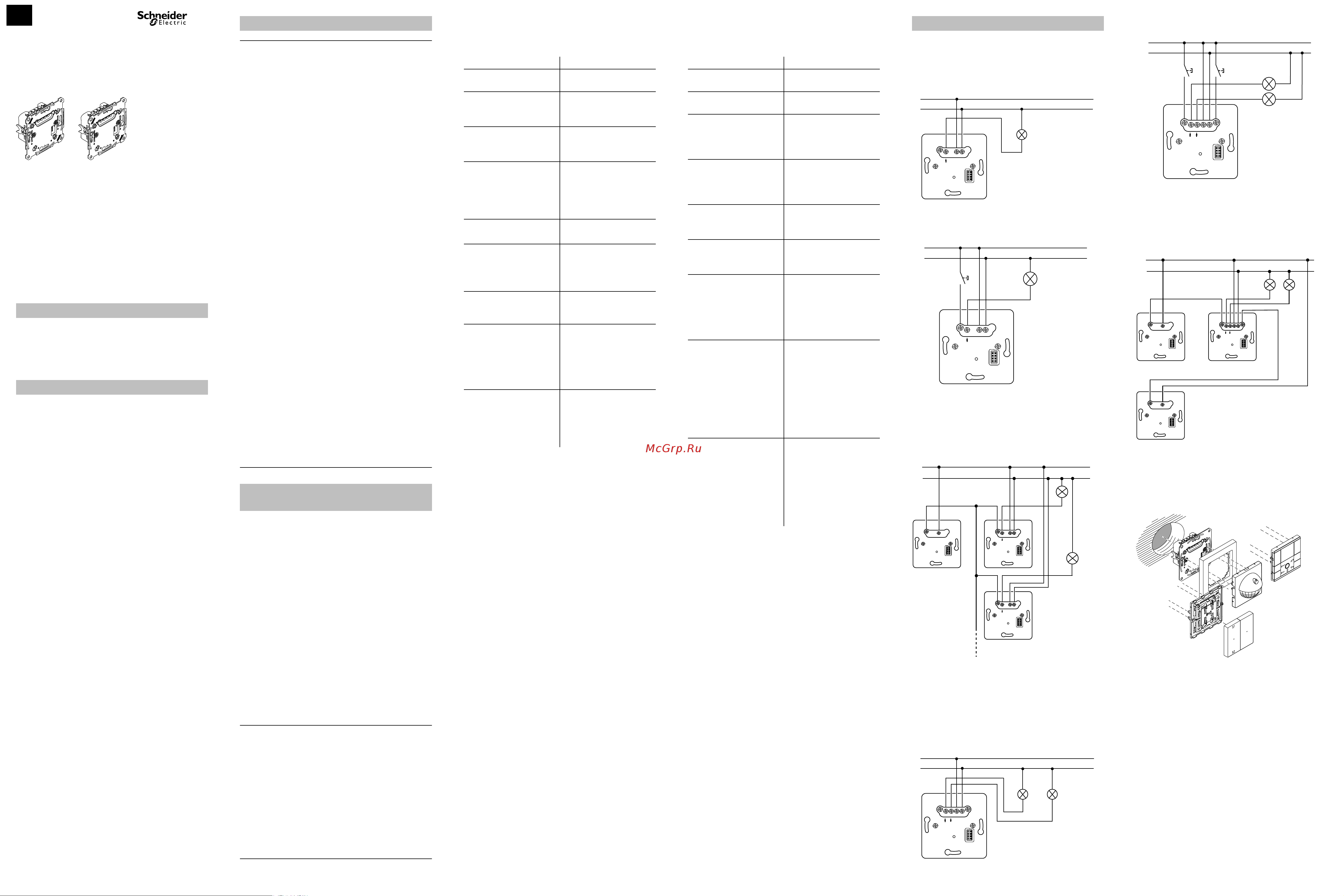

De sokkel (1-kanaals) voor de vereiste

applicatie bedraden

Sokkel als zelfstandig apparaat

Sokkel met mechanische impulsdrukker via Plus-

Link

A Relais-schakelaar-sokkel

B Mechanische impulsdrukker (tuimelschakelaarmo-

dus)

Gebruik in combinatie met zender via PlusLink

(hier weergegeven met Plus-zijderegelaar)

A Relais-schakelaar-sokkel

B Plus-zijregelaar 1-kanaals/2-kanaals (zender)

De sokkel (2-kanaals) voor de vereiste

applicatie bedraden

Sokkel als zelfstandig apparaat

Installeren van de sokkel

PL2

PL1

Sokkel met mechanische impulsdrukkers via Plus-

Link

A Relais-schakelaar-sokkel, 2-kanaals

B Mechanische impulsdrukkers (tuimelschakelaar-

modus)

Gebruik in combinatie met zender via PlusLink

(hier weergegeven met Plus-zijderegelaar)

A Relais-schakelaar-sokkel, 2-kanaals

B Plus-zijregelaar 1-kanaals/2-kanaals (zender)

Het apparaat installeren

A Relais-schakelaar-sokkel, 1-kanaals/2-kanaals

B Frame

C Module (zie functieoverzicht)

D Wippen voor module

PL2

PL1

PL2

PL1

EAV5634401_02.fm Page 7 Wednesday, March 3, 2021 2:14 PM
