EAV56344-02 03/21

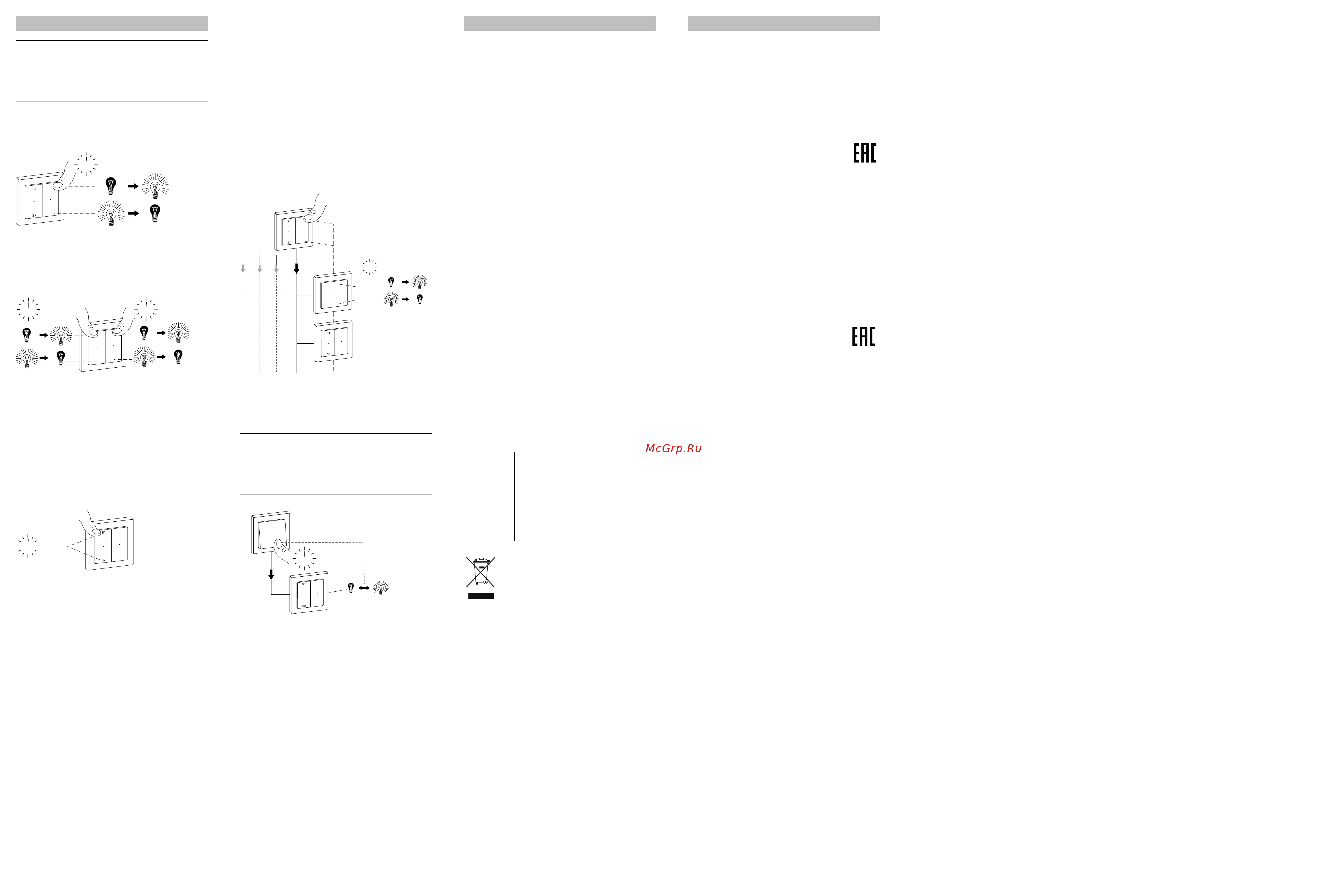

Здесь показана работа механизма в сочета-

нии с кнопочным модулем. Дополнительную

информацию о порядке эксплуатации различ-

ных модулей можно найти в соответствующих

инструкциях по эксплуатации.

Включение/выключение нагрузок (1-

позиционный механизм)

Включение/выключение нагрузок (2-

позиционный механизм)

• Правая кнопка: Канал 1

• Левая кнопка: Канал 2

Вызов сцен освещения (1-позицион-

ный механизм)

(только для кнопочного модуля, 2-позиционного)

Стандартные сцены

Все устройства имеют заводские предварительные

настройки сцены освещения.

Эксплуатация вставки

S1: Освещение включено

S2: Освещение выключено

< 0,5 s

Дистанционное управление нагруз-

ками с помощью передающих

устройств через PlusLink. Например:

• Механизм центрального устройства с модулем

• Боковой контроллер Plus, 1-позиционный/2-пози-

ционный

• Механическая кнопка

• Внешний датчик

Пример работы 1:

Когда кнопочный модуль на механизме центрально-

го устройства нажимается, все нагрузки в линиях PL

управляются вместе:

• Краткое действие кнопки (< 0,5 с): включение/вы-

ключение

A Механизм релейного выключателя в линии PL 1

B Механизм центрального устройства с модулем

Пример работы 2:

Когда используется механическая кнопка, ре-

комендуется подключать только один меха-

низм. С двумя или более механизмами

одновременное переключение нагрузок

больше не гарантируется.

A Механизм релейного выключателя

B Механическая кнопка

PL4 PL3

PL2

PL1

0,5 s

Технические характеристики

Номинальное напряже-

ние:

220/230 В перем. тока,

50/60 Гц

Номинальный ток: 10 AX, cos φ = 0,6

Подключаемая мощность

на канал

Лампы накаливания: 2200 Вт

Галогенные лампы вы-

сокого напряжения: 2000 Вт

Галогенные лампы низ-

кого напряжения с об-

моточным

трансформатором: 500 ВА

Электронные транс-

форматоры: 1050 Вт

Емкостная нагрузка: 10 А, 140 мкФ

Энергосберегающие

лампы: 100 ВА

Нагрузка электродвига-

теля: 1000 ВА

MTN5162-0000: Если нагрузка канала 1 составля-

ет 10 А, то нагр

узка

канала 2 может составлять

только 4 А. Суммарная нагрузка двух каналов не

может превышать 14 А.

Нейтральный проводник: требуется

Выходы:

MTN5161-0000 1 замыкающий контакт

MTN5162-0000 2 замыкающих контак-

та

Соединительные клеммы: Клеммы с винтовым

креплением под макс.

сечение провода 2 x

2,5 мм

или 2 x 1,5 мм

Защита

Использовать только следующие автоматические

выключатели.

MTN5161-0000 MTN5162-0000

Schneider

Electric 10 A 23614 16 A 23617

ABB 10 A S201-B10 16 A S201-B16

ABL Sursum 10 A B10S1 16 A B16S1

Hager 10 A MBN110 16 A MBN116

Legrand 10 A 03268 16 A 03270

Siemens 10 A 5SL61106 16 A 5SL61166

Утилизацию устройства выполнять от-

дельно от бытовых отходов в официаль-

но установленных пунктах сбора.

Профессиональная вторичная перера-

ботка защищает людей и окружающую

среду от возможных негативных воздей-

ствий.

Schneider Electric Industries SAS

RU Соответствует техническим регламентам ≪О

безопасности низковольтного оборудования≫,

≪Об электромагнитной совместимости≫

Дата изготовления: смотрите на общей упа-

ковке: год/неделя/день недели

Срок хранения: 3 года

Гарантийный срок: 18 месяцев

Уполномоченный поставщик в РФ:

АО ≪Шнейдер Электрик≫

Адрес: 127018, Россия, г. Москва,

ул. Двинцев, д.12, корп.1

Тел . +7 (495) 777 99 90

Факс +7 (495) 777 99 92
