EAV56344-02 03/21
Механизм релейного выключателя© Schneider-Electric 2014EAV56344-0203/21
Механизм релейного выключателя
Арт. MTN5161-0000
Механизм релейного выключателя, 2-позицион-
ный
Арт MTN5162-0000
Должно быть в комплекте с:
соответствующие модули
(см. обзор функций).
Модуль расширения линии PlusLink (Арт. CC-
TDT5130)
Распределитель PlusLink (3 цикла) (Арт.
MTN5130-0001)
Механизм релейного выключателя
Руководство по эксплуатации
Необходимые принадлежности
Дополнительные устройства
ru
¼
ОПАСНО
Риск нанесения существенного ущерба
имуществу и получения травм, например,
из-за возгорания или поражения электри-
ческим током вследствие неправильного
электромонтажа.
Выполнение надежного электромонтажа мо-
жет обеспечить только персонал, обладаю-
щий базовыми знаниями в следующих
областях:
подключение к инсталляционным сетям;
подключение нескольких электрических
приборов;
прокладка электрических кабелей;
Данными навыками,
как правило, об
ладают
опытные специалисты, обученные техноло-
гии электромонтажных работ. В случае несо-
блюдения указанных минимальных
требований или их частичного игнорирования
Вы несете полную ответственность за нане-
сение какого-либо ущерба имуществу или по-
лучение травм персоналом.
¼
ОПАСНО
Риск смертельного исхода от удара элек-
трическим током.
Линия PlusLink проводит электрический ток,
даже когда устройство выключено. Перед ра-
ботой с устройством всегда отключайте пре-
дохранитель во входной цепи от источника
питания. Если в вашей установке одна или бо-
лее линий PlusLink независимо подключены к
предохранителям, они не являются электри-
чески изолированными друг от др
уга. В
таком
случае следует воспользоваться модулем
расширения линии PlusLink.
½
ОСТОРОЖНО!
Опасность повреждения устройства.
Разность напряжений между разными фаза-
ми может привести к повреждению устрой-
ства.
Подключить все подключенные устройства
одной или нескольких линий PlusLink к одной
и той же фазе или использовать клемму
PlusLink для межфазного монтажа.
Можно использовать механизм релейного выключа-
теля (далеемеханизм) для переключения омиче-
ской или индуктивной нагрузок на каждый канал:
В комплект механизма также входит один (1-пози-
ционный механизм) или два (2-позиционный меха-
низм) механизма PlusLink, с помощью которых
можно управлять каналами дистанционно. Меха-
низм в комплекте с модулем (см. обзор функций
) об-
разует приемное устройство и управляется
передающим устройством через PlusLink (PL).
Передающими устройствами являются, например:
Механизмы центрального устройства (в комплек-
те с соответствующими модулями)
Боковой контроллер Plus, 1-позиционный/2-пози-
ционный
Механические кнопки
Внешние датчики
Для использования PlusLink необходима отдельная
жила.
|
Общая длина отрезков кабеля в линии PL не
должна превышать 100 м (при использовании
3-жильного кабеля).
½
ОСТОРОЖНО!
Опасность повреждения механизма.
Условия эксплуатации механизма должны
отвечать указанным техническим характе-
ристикам.
Подключать механизм можно только к сети
переменного тока. При использовании со
светорегуляторами или конденсаторами
механизм может быть поврежден.
Для Вашей безопасности
Ознакомление с механизмом
релейного выключателя
Обзор функций 1-позиционного ме-
ханизма в комплекте с соответствую-
щими модулями
1
Дополнительную информацию о приложении и его
функциях см. в инструкциях для соответствующего
модуля.
Модуль: Функция:
Кнопочный модуль
Basic, 1-позиционный
включение/выключе-
ние
Кнопочный модуль
Basic, 2-позиционный
включение/выключе-
ние
Вызов и сохранение
сцен освещения
Кнопочный модуль
Comfort, 1-позиционный
включение/выключе-
ние
Функция лестничного
освещения
Кнопочный модуль
Comfort, 2-позиционный
включение/выключе-
ние
Вызов и сохранение
сц
ен
освещения
Функция лестничного
освещения
Connected кнопочный
модуль, 1-клавишный
включение/выключе-
ние
Дополнительные
функции приложения
1
Connected кнопочный
модуль, 2-клавишный
включение/выключе-
ние
Вызов и сохранение
сцен освещения
Дополнительные
функции приложения
1
Сенсорный модуль
ARGUS 180, скрытый
монтаж
Функция лестничного
освещения в зависи-
мости от яркости
Сенсорный модуль
ARGUS 180 с выключа-
телем, скрытый монтаж
Функция лестничного
освещения в зависи-
мости от яркости
Постоянное включе-
ние/выключение лест-
ничного освещения
Модуль дисплея таймера Включение/выключе-
ние вручную
Включение/выключе-
ние с контролем вре-
мени
Оценка таймера DCF
Обзор функций 2-позиционного ме-
ханизма в комплекте с соответствую-
щими модулями
1
Дополнительную информацию о приложении и его
функциях см. в инструкциях для соответствующего
модуля.
Модуль: Функция:
Кнопочный модуль
Basic, 1-позиционный
Включение/выключе-
ние обоих каналов
вместе
Кнопочный модуль
Basic, 2-позиционный
Включение/выключе-
ние обоих каналов от-
дельно
Кнопочный модуль
Comfort, 1-позиционный
Включение/выключе-
ние обоих каналов
вместе
Функция лестничного
освещения
Кнопочный модуль
Comfort, 2-позиционный
Включение/выключе-
ние обоих каналов
от-
дельно
Таймер (например,
лестничное освеще-
ние)
Connected кнопочный
модуль, 1-клавишный
Включение/выключе-
ние обоих каналов
вместе
Дополнительные
функции приложения
1
Connected кнопочный
модуль, 2-клавишный
Включение/выключе-
ние обоих каналов от-
дельно
Дополнительные
функции приложения
1
Сенсорный модуль
ARGUS 180, скрытый
монтаж
Функция лестничного
освещения в зависи-
мости от яркости
Функция лестничного
освещения независи-
мо от яркости
Сенсорный модуль
ARGUS 180 с выключа-
телем, скрытый монтаж
Функция лестничного
освещения в зависи-
мости от яркости
Функция лестничного
освещения независи-
мо от яркости
Постоянное включе-
ние/выключение лест-
ничного освещения
Модуль дисплея таймера Вк
лючение/выключе-
ние
вручную обоих ка-
налов одновременно
Включение/выключе-
ние с контролем вре-
мени обоих каналов
отдельно или вместе
Оценка таймера DCF

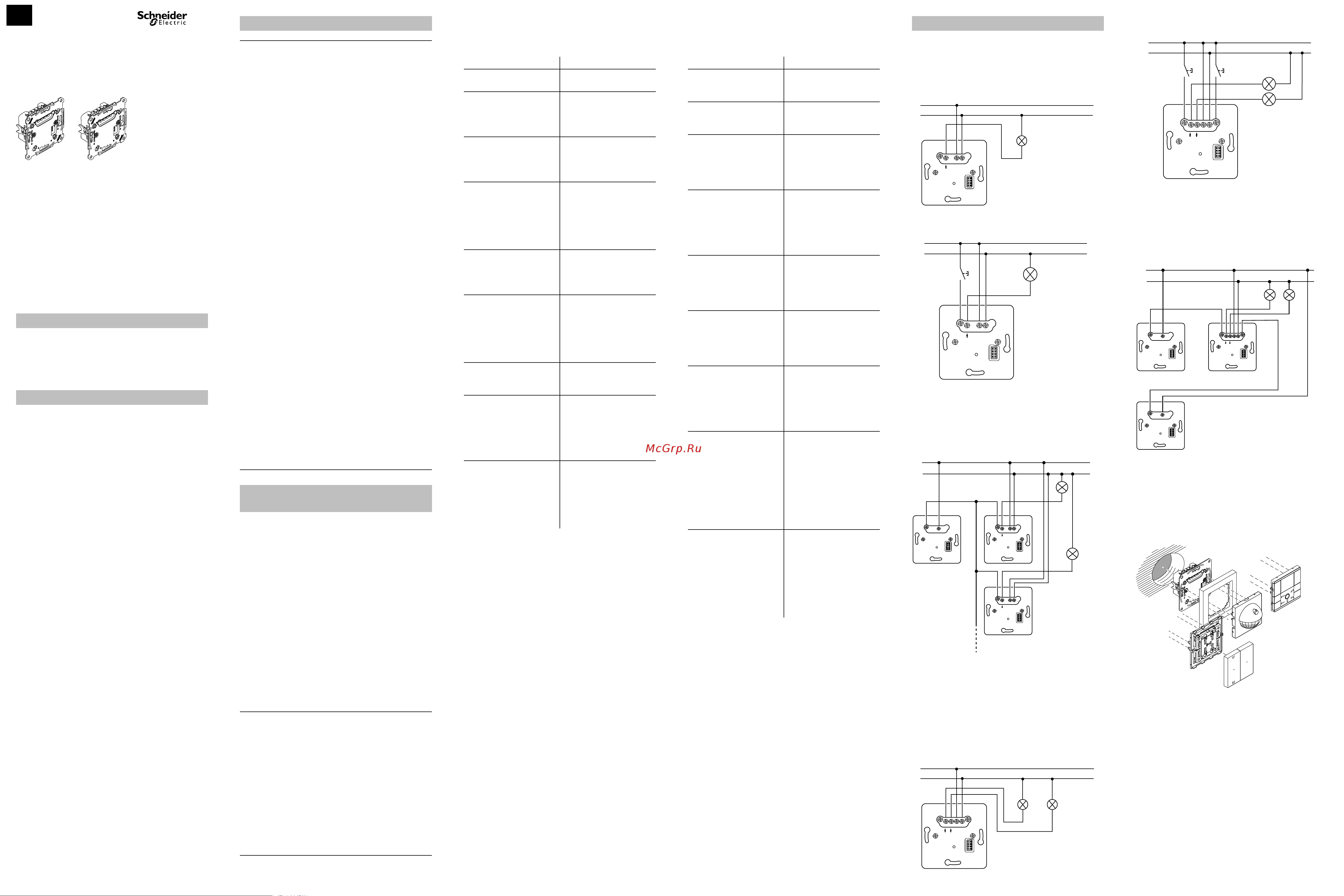

Подключение механизма (1-позици-
онного) для требуемого применения.
Механизм, используемый в качестве автоном-
ного устройства
Механизм с механической кнопкой через
PlusLink
A Механизм релейного выключателя
B Механическая кнопка (режим переключения)
Использовать в сочетании с передающим
устройством через PlusLink
(здесь показано с боковым контроллером Plus)
A Механизм релейного выключателя
B Боковой контроллер Plus, 1-позиционный/2-по-
зиционный (передающее устройство)
Подключение механизма (2-позици-
онного) для требуемого применения.
Механизм, используемый в качестве автоном-
ного устройства
Установка вставки
PL
NL
L
N
PL
N
L
L
N
B
A
PL
NL
PL
NL
PL
L
PL
L
N
B
A
PL2
PL1
2
1
NL
L
N
Механизм с механическими кнопками через
PlusLink
A Механизм релейного выключателя, 2-позицион-
ный
B Механические кнопки (режим переключения)
Использовать в сочетании с передающим
устройством через PlusLink
(здесь показано с боковым контроллером Plus)
A Механизм релейного выключателя, 2-позицион-
ный
B Боковой контроллер Plus, 1-позиционный/2-по-
зиционный (передающее устройство)
Монтаж устройства
A Механизм релейного выключателя, 1-позицион-
ный/2-позиционный
B Рамка
C Модуль (см. обзор функций)
D Клавиши для модуля
PL2
PL1
2
1
N
L
L
N
B
A
B
PL2
PL1
2
1
NL
PL
L
L
N
B
PL
L
A
B
B
A
C
D
EAV5634401_02.fm Page 5 Wednesday, March 3, 2021 2:14 PM
