EAV56344-02 03/21
|

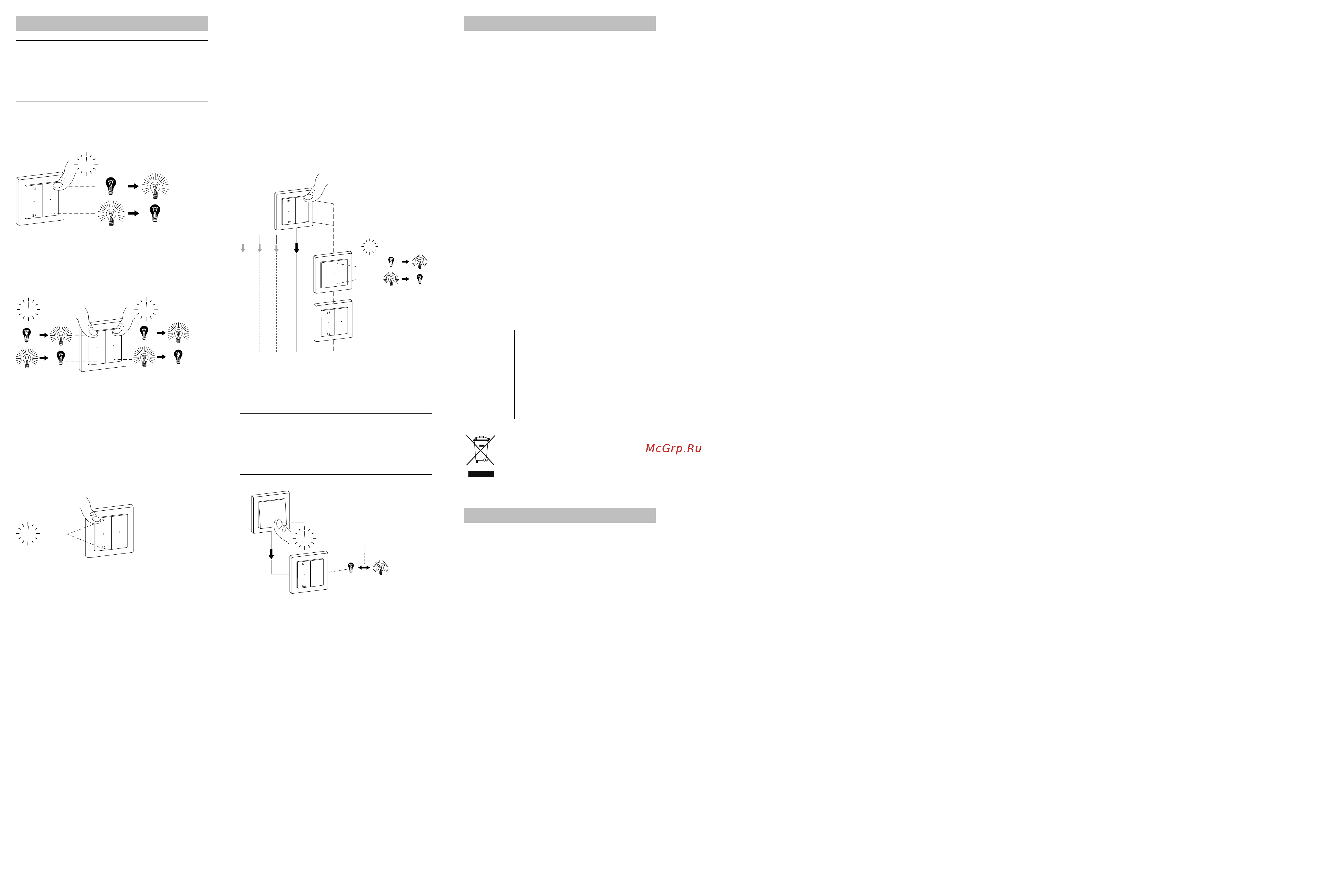

Die Bedienung des Einsatzes wird beispielhaft in
Kombination mit einem Taster-Modul gezeigt.
Mehr Details zur Bedienung der unterschiedli-
chen Module finden Sie in der jeweiligen Ge-
brauchsanleitung.
Verbraucher ein-/ausschalten (1fach-
Einsatz)
Verbraucher ein-/ausschalten (2fach-
Einsatz)
• rechte Taste: Kanal 1
• linke Taste: Kanal 2
Lichtszenen aufrufen (1fach-Einsatz)
(nur für Taster-Modul, 2fach)
Standard-Szenen
Ab Werk verfügen alle Geräte über Voreinstellungen für
eine Lichtszene.
Einsatz bedienen
S1: Licht an
S2: Licht aus
< 0,5 s
< 0,5 s
< 0,5 s
< 0,5 s
Verbraucher von anderer Stelle über
PlusLink steuern mit sendenden Gerä-
ten, wie
• Zentralstellen-Einsatz mit Modul
• Nebenstelle Plus, 1fach/2fach
• mechanischem Taster
• externem Sensor
Beispielbedienung 1:
Bei Betätigung des Taster-Moduls auf dem Zentralstel-
len-Einsatz werden alle Verbraucher in den PL-Linien
gemeinsam gesteuert:
• kurzer Tastendruck (< 0,5 s): ein-/ausschalten
A Relais-Schalt-Einsatz in PL-Linie 1
B Zentralstellen-Einsatz mit Modul
Beispielbedienung 2:
|
Bei Verwendung eines mechanischen Tasters
wird empfohlen nur einen Einsatz anzuschließen.
Bei zwei oder mehreren Einsätzen ist ein syn-
chrones Schalten der Lasten nicht mehr sicher-
gestellt.
A Relais-Schalt-Einsatz
B Mechanischer Taster
B
A
A
PL4 PL3
PL2
PL1
<
0,5 s
<
0,5 s
B
A
<
0,5 s
PL
Bei technischen Fragen wenden Sie sich bitte an das
Customer Care Centre in Ihrem Land.
se.com/contact
Technische Daten
Nennspannung: AC 220/230 V ∼, 50/60 Hz
Nennstrom: 10 AX, cosφ = 0,6
Schaltleistung pro Kanal
Glühlampen: 2200 W
HV-Halogenlampen: 2000 W
NV-Halogenlampen
mit gewickeltem Trafo: 500 VA
elektronische Trafos: 1050 W
Kapazitive Last: 10 A, 140 μF
Energiesparlampen: 100 VA
Motorlast: 1000 VA
MTN5162-0000: Wenn Kanal 1 mit 10 A belastet ist,
darf Kanal 2 nur mit 4 A belastet werden. Die Gesamt-
belastung beider Kanäle darf 14 A nicht überschreiten.
Neutralleiter: erforderlich
Ausgänge:
MTN5161-0000 1 Schließer
MTN5162-0000 2 Schließer
Anschlussklemmen: Schraubklemmen für max.
2x 2,5 mm
2
oder 2x 1,5 mm
2
Absicherung
Ausschließlich folgende Leitungsschutzschalter ver-
wenden:
MTN5161-0000 MTN5162-0000
Schneider
Electric 10 A 23614 16 A 23617
ABB 10 A S201-B10 16 A S201-B16
ABL Sursum 10 A B10S1 16 A B16S1
Hager 10 A MBN110 16 A MBN116
Legrand 10 A 03268 16 A 03270
Siemens 10 A 5SL61106 16 A 5SL61166
Entsorgen Sie das Gerät getrennt vom
Hausmüll an einer offiziellen Sammelstelle.
Professionelles Recycling schützt Mensch
und Umwelt vor potenziellen negativen Aus-
wirkungen.
Schneider Electric Industries SAS
EAV5634401_02.fm Page 4 Wednesday, March 3, 2021 2:14 PM
