EAV56344-02 03/21

Relais-Schalt-Einsatz© Schneider-Electric 2014EAV56344-0203/21

Relais-Schalt-Einsatz

Art.-Nr. MTN5161-0000

Relais-Schalt-Einsatz, 2fach

Art.-Nr. MTN5162-0000

– Zu komplettieren mit:

• entsprechenden Modulen

(siehe Funktionsübersicht).

– PlusLink-Erweiterung (Art.-Nr. CCTDT5130)

– PlusLink Verteiler (3 Phasen) (Art.-Nr. MTN5130-

0001)

Relais-Schalt-Einsatz

Gebrauchsanleitung

Notwendiges Zubehör

Zubehör

GEFAHR

Gefahr von schweren Sach- und Personen-

schäden, z. B. durch Brand oder elektrischen

Schlag, aufgrund einer unsachgemäßen

Elektroinstallation.

Eine sichere Elektroinstallation kann nur gewähr-

leistet werden, wenn die handelnde Person nach-

weislich über Grundkenntnisse auf folgenden

Gebieten verfügt:

• Anschluss an Installationsnetze

• Verbindung mehrerer elektrischer Geräte

• Verlegung von Elektroleitungen

Über diese Kenntnisse und Erfahrungen verfü-

gen in der Regel nur ausgebildete Fachkräfte im

Bereich der Elektro-Installationstechnik. Bei

Nichterfüllung dieser Mindestanforderungen

oder Missachtung droht für Sie die persönliche

Haftung bei Sach- und Personenschäden.

GEFAHR

Lebensgefahr durch elektrischen Schlag.

Auch bei ausgeschaltetem Gerät liegt am Plus-

Link Spannung an. Bevor Sie am Gerät arbeiten,

schalten Sie es immer über die vorgeschaltete Si-

cherung spannungsfrei.

Ist eine oder sind mehrere PlusLink-Linien in Ihrer

Installation separat abgesichert, sind diese nicht

galvanisch voneinander getrennt. Verwenden

Sie in diesem Fall die PlusLink-Erweiterung.

VORSICHT

Das Gerät kann beschädigt werden.

Die Spannungsdifferenz unterschiedlicher Pha-

sen kann das Gerät beschädigen.

Schließen Sie alle verbundenen Geräte einer

oder mehrerer PlusLink-Linien an dieselbe Phase

an oder verwenden Sie PlusLink-Verteiler für

phasenübergreifende Installationen.

Mit dem Relais-Schalt-Einsatz (im Folgenden Einsatz

genannt) können Sie ohmsche, induktive und kapazitive

Lasten je Kanal schalten.

Der Einsatz verfügt zusätzlich über einen (1fach-Ein-

satz), bzw. zwei (2fach-Einsatz) PlusLink-Eingänge,

über die Sie die Kanäle des Einsatzes von anderer Stelle

steuern können. Der Einsatz, komplettiert mit einem Mo-

dul (siehe Funktionsübersicht), ist das empfangende

Gerät und wird über PlusLink (PL) von sendenden Ge-

räten gesteuert.

Sendende Geräte sind z. B.:

• Zentralstellen-Einsatz (komplettiert mit entsprechen-

den Modulen)

• Nebenstelle Plus, 1fach/2fach

• mechanische Taster

• externe Sensoren

Um den PlusLink nutzen zu können, benötigen Sie eine

separate Ader in Ihrer Installation.

Die Summe der Leitungsabschnitte einer PL-Li-

nie darf 100 m nicht überschreiten (bei Verwen-

dung einer 3-adrigen Leitung).

VORSICHT

Der Einsatz kann beschädigt werden!

• Betreiben Sie den Einsatz immer innerhalb der

angegebenen technischen Daten.

• Betreiben Sie den Einsatz nur an sinusförmiger

Netzspannung. Der Betrieb an Dimmern oder

Wechselrichtern kann ihn beschädigen.

Für Ihre Sicherheit

Relais-Schalt-Einsatz kennenlernen

Funktionsübersicht des 1fach- Einsat-

zes komplettiert mit entsprechenden

Modulen

Mehr Informationen über die App und die App-Funktio-

ne, finden Sie in der Anleitung des entsprechenden Mo-

duls.

Modul: Funktion:

Taster-Modul Basic, 1fach • ein-/ausschalten

Taster-Modul Basic, 2fach • ein-/ausschalten

• Lichtszenen aufrufen

und speichern

Taster-Modul Comfort,

1fach

• ein-/ausschalten

• Treppenlichtfunktion

Taster-Modul Comfort,

2fach

• ein-/ausschalten

• Lichtszenen aufrufen

und speichern

• Treppenlichtfunktion

Connected Taster-Modul,

1fach

• ein-/ausschalten

• Zusätzliche App-Funkti-

onen

Connected Taster-Modul,

2fach

• ein-/ausschalten

• Lichtszenen aufrufen

und speichern

• Zusätzliche App-Funkti-

onen

ARGUS 180 UP Sensor-

Modul

• helligkeitsabhängige

Treppenlichtfunktion

ARGUS 180 UP Sensor-

Modul mit Schalter

• helligkeitsabhängige

Treppenlichtfunktion

• permanent ein-/aus-

schalten

Zeitschaltuhr-Modul • manuell ein-/ausschal-

ten

• zeitgesteuert ein-/aus-

schalten

• DCF-Zeitgeber auswer-

ten

Funktionsübersicht des 2fach- Einsat-

zes komplettiert mit entsprechenden

Modulen

Mehr Informationen über die App und die App-Funktio-

nen finden Sie in der Anleitung des entsprechenden Mo-

duls.

Modul: Funktion:

Taster-Modul Basic, 1fach • beide Kanäle zusam-

men ein-/ausschalten

Taster-Modul Basic, 2fach • beide Kanäle separat

ein-/ausschalten

Taster-Modul Comfort,

1fach

• beide Kanäle zusam-

men ein-/ausschalten

• Treppenlichtfunktion

Taster-Modul Comfort,

2fach

• beide Kanäle separat

ein-/ausschalten

• Timer (z. B. Treppen-

licht)

Connected Taster-Modul,

1fach

• beide Kanäle zusam-

men ein-/ausschalten

• Zusätzliche App-Funkti-

onen

Connected Taster-Modul,

2fach

• beide Kanäle separat

ein-/ausschalten

• Zusätzliche App-Funkti-

onen

ARGUS 180 UP Sensor-

Modul

• helligkeitsabhängige

Treppenlichtfunktion

• helligkeitsunabhängige

Treppenlichtfunktion

ARGUS 180 UP Sensor-

Modul mit Schalter

• helligkeitsabhängige

Treppenlichtfunktion

• helligkeitsunabhängige

Treppenlichtfunktion

• permanent ein-/aus-

schalten

Zeitschaltuhr-Modul • beide Kanäle zusam-

men manuell ein-/aus-

schalten

• beide Kanäle separat

oder zusammen zeitge-

steuert ein-/ausschalten

• DCF-Zeitgeber auswer-

ten

Einsatz (1fach) für den gewünschten

Anwendungsfall verdrahten

Einsatz als Einzelgerät

Einsatz mit mechanischem Taster über PlusLink

A Relais-Schalt-Einsatz

B Mechanischer Taster (Toggle-Betrieb)

Einsatz in Kombination mit sendendem Gerät über

PlusLink

(beispielhaft gezeigt mit Nebenstelle Plus)

A Relais-Schalt-Einsatz

B Nebenstelle Plus, 1fach/2fach (sendendes Gerät)

Einsatz (2fach) für den gewünschten

Anwendungsfall verdrahten

Einsatz als Einzelgerät

Einsatz montieren

PL2

PL1

Einsatz mit mechanischen Tastern über PlusLink

A Relais-Schalt-Einsatz, 2fach

B Mechanische Taster (Toggle-Betrieb)

Einsatz in Kombination mit sendendem Geräten

über PlusLink

(beispielhaft gezeigt mit Nebenstelle Plus)

A Relais-Schalt-Einsatz, 2fach

B Nebenstelle Plus, 1fach/2fach (sendendes Gerät)

Gerät einbauen

A Relais-Schalt-Einsatz, 1fach/2fach

B Rahmen

C Modul (siehe Funktionsübersicht)

D Wippen für Modul

PL2

PL1

PL2

PL1

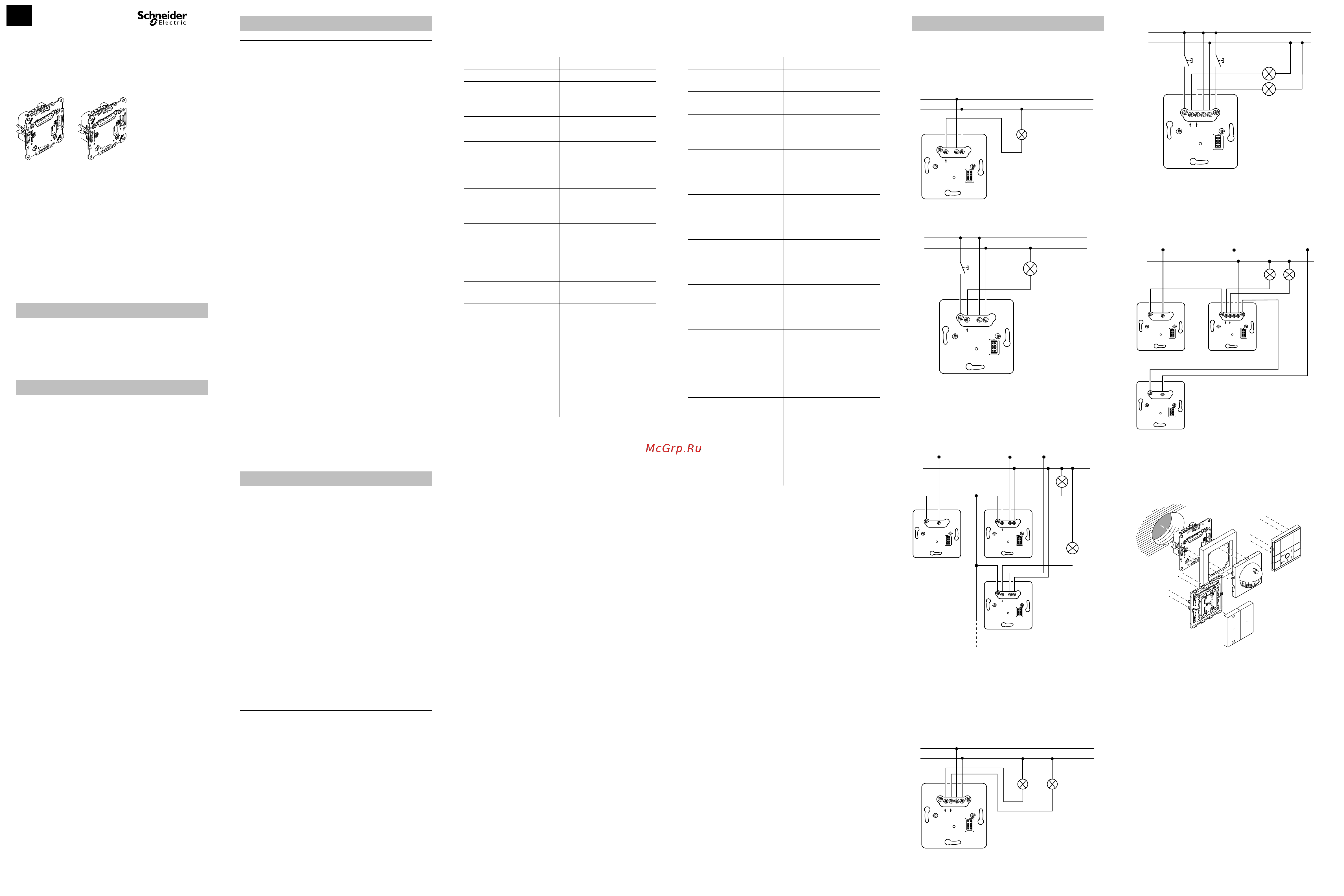

EAV5634401_02.fm Page 3 Wednesday, March 3, 2021 2:14 PM
