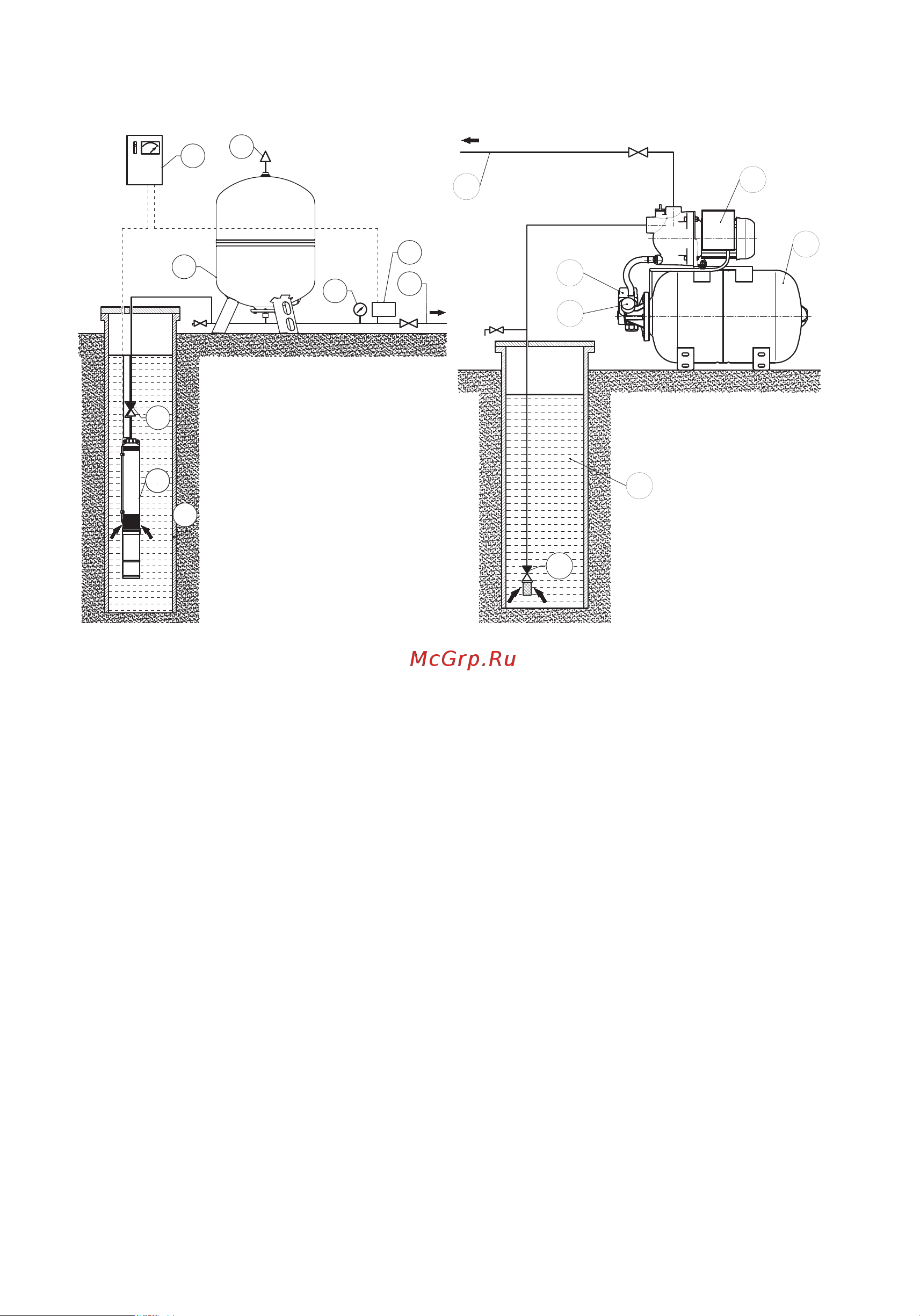

Схема установки мембранного бака

WAV (вертикальное исполнение)

Рис.1

1. Погружной (скважинный, колодез-

ный) насос

2. Обратный клапан

3. Мембранный бак (гидроаккумуля-

тор) WAV 100-150

4. Автоматический воздухоудали-

тель

5. Шкаф управления

6. Манометр

7. Реле давления

8. Подача воды к потребителям

9. Источник воды (колодец, скважина)

2

4

5

6

7

1

3

1

2

3

5

6

9

7

4

8

Схема установки мембранного бака

WAO (горизонтальное исполнение)

Рис.2

1. Подача воды к потребителям

2. Обратный клапан с сетчатым

фильтром

3. Источник воды (колодец, скважина)

4. Манометр

5. Реле давления

6. Поверхностный самовсасывающий

насос

7. Мембранный бак (гидроаккумуля-

тор) WAO 24

6. Вариант установки мембранного бака
