- 2 -

Internal

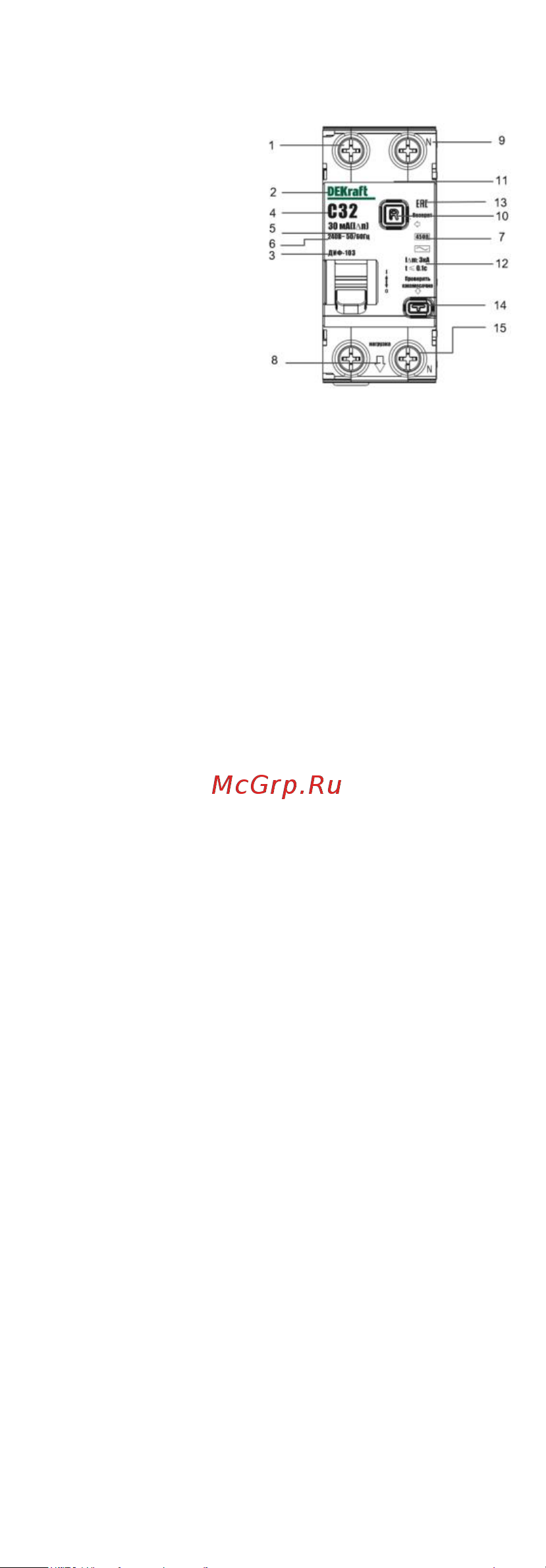

3. Внешний вид устройства

1 – Клеммы для подвода

питания (фаза и N

соответственно)

2 – Торговая марка

3 – Серия

4 – Ном. ток, кривая отключения

5 – Ном. частота

6 – Ном. рабочее напряжение

7 – Отключающая способность

8 – Знак напоминания о

подводе нагрузки снизу

аппарата

9 – Маркировка N-полюса

10 – Кнопка “R” (кнопка срабатывания по току утечки)

11 – Электрическая схема

12 – Параметры IΔm, IΔn, t

13 – Знак сертификации

14 – Кнопка “T” (кнопка Тест)

15 - Клеммы для подвода нагрузки (фаза и N соответственно)

4. Назначение и область применения.

АВДТ со встроенной защитой от сверхтоков марки DEKraft серии ДИФ-103

обеспечивают следующие виды защиты:

1. От поражения электрическим током при прикосновении к токоведущим

частям, находящимся под напряжением или к проводящим частям, которые

могут оказаться под напряжением в случае повреждения изоляции;

2. При перегрузках;

3. При коротких замыканиях.

5. Условия эксплуатации, установки, траспортировки и

хранения.

5.1 Условия эксплуатации

1. Температура окружающего воздуха должна быть в пределах -25 до +60 °С,

а ее среднесуточное значение не должно превышать +35 °С.

2. Высота места установки не должна превышать 2000 м над уровнем моря,

иначе есть риск изменения технических характеристик аппарата.

3. Воздух должен быть чистым, относительная влажность не должна

превышать 50 % при максимальной температуре +60 °С. При низких

температурах возможна довольно высокая относительная влажность,

например, 90 % при 20 °C; следует принять меры против конденсата, который

образуется из-за изменения температуры, например, установить защитный

кожух и др.

5.2 Условия установки

1. Внешнее магнитное поле вблизи места установки АВДТ не должно быть

больше геомагнитного поля более чем в 5 раз в любом направлении.

2. Установка осуществляется вертикально, наклон по всем направлениям не

более 10

. Устройство должно быть установлено в местах, где отсутствует

ударная вибрация, не попадают осадки.

3. Степень загрязнения: степень 2

4. Тип установки: тип III

5. Класс защиты: IP20 (при установке в распределительный шкаф IP40 и

выше)

6. При подключении изделия с маркировкой полюса N следует

подключитьнейтральный провод к полюсу, обозначенному N на лицевой

панели.

7. Срок службы - 20 лет при соблюдении рекомендаций изготовителя по

монтажу, обслуживанию и ремонту.

5.3 Условия транспортировки

Транспортировка должна осуществляться закрытым транспортом. Не

допускается бросать и кантовать товар. Не допускается транспортировать

товар открытым видом транспортом дождем или снегопадом.

5.4. Условия хранения

АВДТ должны храниться в закрытом, сухом, защищенном от влаги месте при

температуре от -40 до +70 °С, относительная влажность воздуха не должна
