превышать 95%.

6. Структура условного обозначения.

ДИФ103-4.5кА-1N-40А-30-AC-C

ДИФ103 – серия

4.5кА – отключающая способность

1N – число полюсов

40А – номинальный ток

30 – номинальный ток утечки

AC – тип дифференциального расцепителя

C – кривая отключения

7. Конструкция и принцип действия.

7.1 Конструкция.

В конструкцию АВДТ входят автоматический выключатель и

дифференциальный блок электронного типа. Автоматический выключатель

состоит из электромагнитного и теплового расцепителей, обеспечивающих

защиту от токов перегрузки и короткого замыкания, и расцепляющего

устройства с дугогасительной камерой.

Пластмассовый корпус аппарата не поддерживает горение.

7.2 Принцип действия.

Входной сигнал с измерительного трансформатора подается на электронный

усилитель, который управляет катушкой. Магнитный сердечник этой катушки

механически связан с расцепляющим устройством. При протекании

дифференциального тока со значением 0,5*IΔn по проводникам внутри

контура дифференциального трансформатора формирует сигнал на

отключение, а расцепляющее устройство отключает цепь, тем самым,

обесточивая электронный усилитель.

Когда в защищаемой линии возникает перегрузка, ток перегрузки заставляет

биметаллическую пластину теплового расцепителя изогнуться. Она, в свою,

очередь, толкает рычаг, воздействующий на механизм свободного

расцепления. Подвижный контакт отходит от неподвижного контакта,

осуществляя защиту линии от перегрузки.

При возникновении в защищаемой линии тока короткого замыкания

сердечник электромагнитного расцепителя втягивается и тянет за собой

рычаг, который воздействует на механизм свободного расцепления.

Подвижный контакт отходит от неподвижного, защищая тем самым линию от

воздействия токов короткого замыкания.

7.3 Схемы работы АВДТ

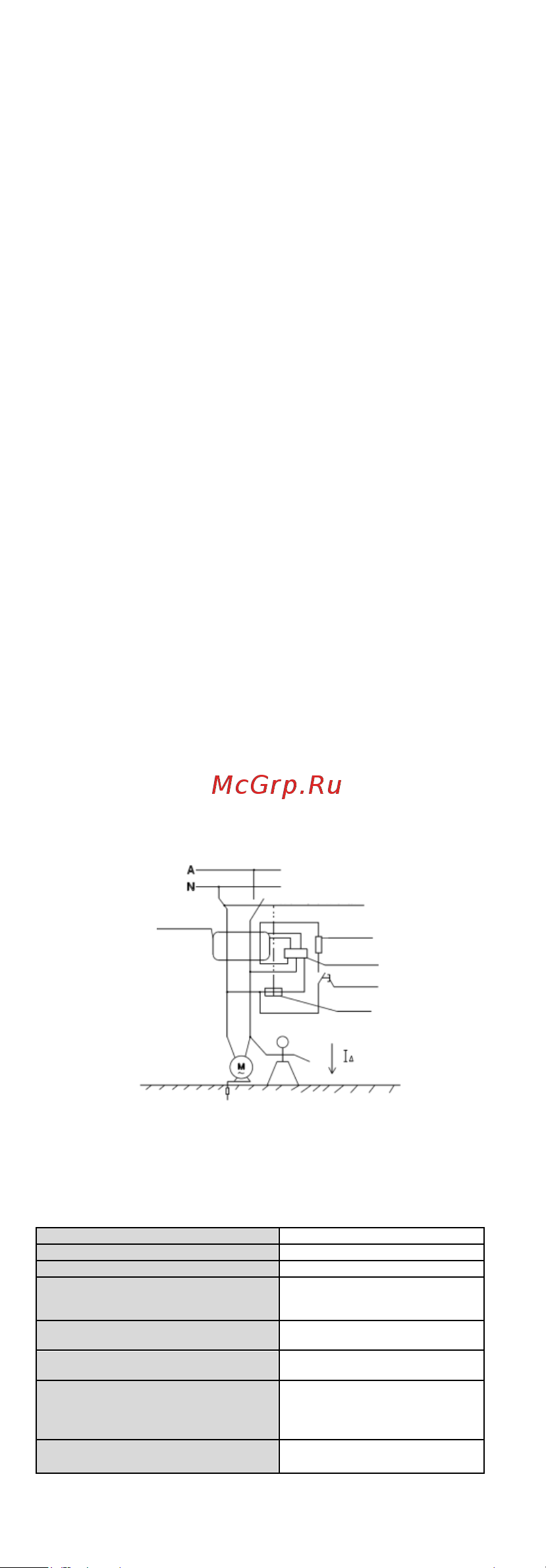

А) Рис. 1. Принцип работы АВДТ 1Р+N: два проводника.

8. Основные характеристики и технические параметры.

8.1 Основные технические параметры устройств АВДТ представлены в

таблице 1.

Серия / Параметр

ДИФ-103

Количество полюсов

1P+N

Номинальная частота сети, Гц

Номинальное напряжение Un, В

230

Ряд номинальных токов In, А

6, 10, 16, 20, 25, 32, 40, 50, 63

Кривая отключения

C, D

Номинальный

отключающий

дифференциальный ток

IΔn, мА

Номинальный не отключающий

дифференциальный ток IΔno, мА

АВДТ

Испытательное

сопротивление

Электронная

плата

Кнопка «ТЕСТ»

Расцепитель

Трансформатор

тока
