5 МОНТАЖ И ПОДКЛЮЧЕНИЕ

Аппарат имеет возможность соединения с помощью соединительной

гребенчатой шины PIN и соединительной U-образной шины FORK.

Монтаж и подключение DVA-6 и DVA-10 серии AVERES должны осущест-

вляться квалифицированным электротехническим персоналом.

Рабочее положение устройства – вертикальное (обозначением «ВЫКЛ»

рукоятки управления – вниз), с отклонением до 90° в любую сторону

от указанной плоскости.

Перед установкой устройства необходимо убедиться:

• в соответствии маркировки АВДТ требуемым условиям;

• в отсутствии внешних повреждений;

• в работоспособности механизма (фиксации при переключении), про-

изведя несколько переключений.

Подвод напряжения к выводам выключателя от источника питания осу-

ществляется со стороны выводов 1 N (сверху). Затягивать зажимные

винты необходимо с усилием не более 3 Н•м.

При вертикальной установке включенному положению аппарата по

ГОСТ IEC 60447 должно соответствовать верхнее положение рукоятки, а

отключенному -нижнее. При горизонтальной установке включенное по-

ложение - справа, а отключенное - слева.

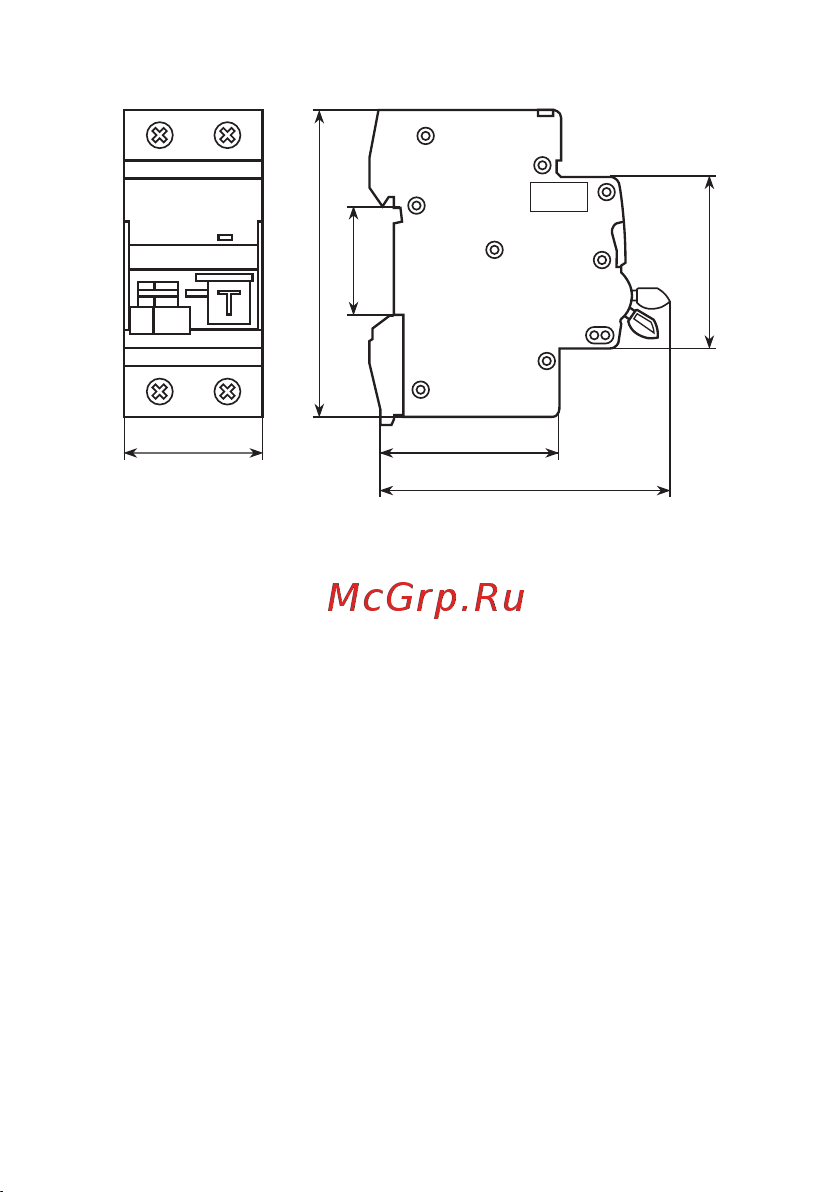

4 ГАБАРИТНЫЕ РАЗМЕРЫ

Рис. 3 - Габаритные размеры

35,5

43,8

78,6

35,4
