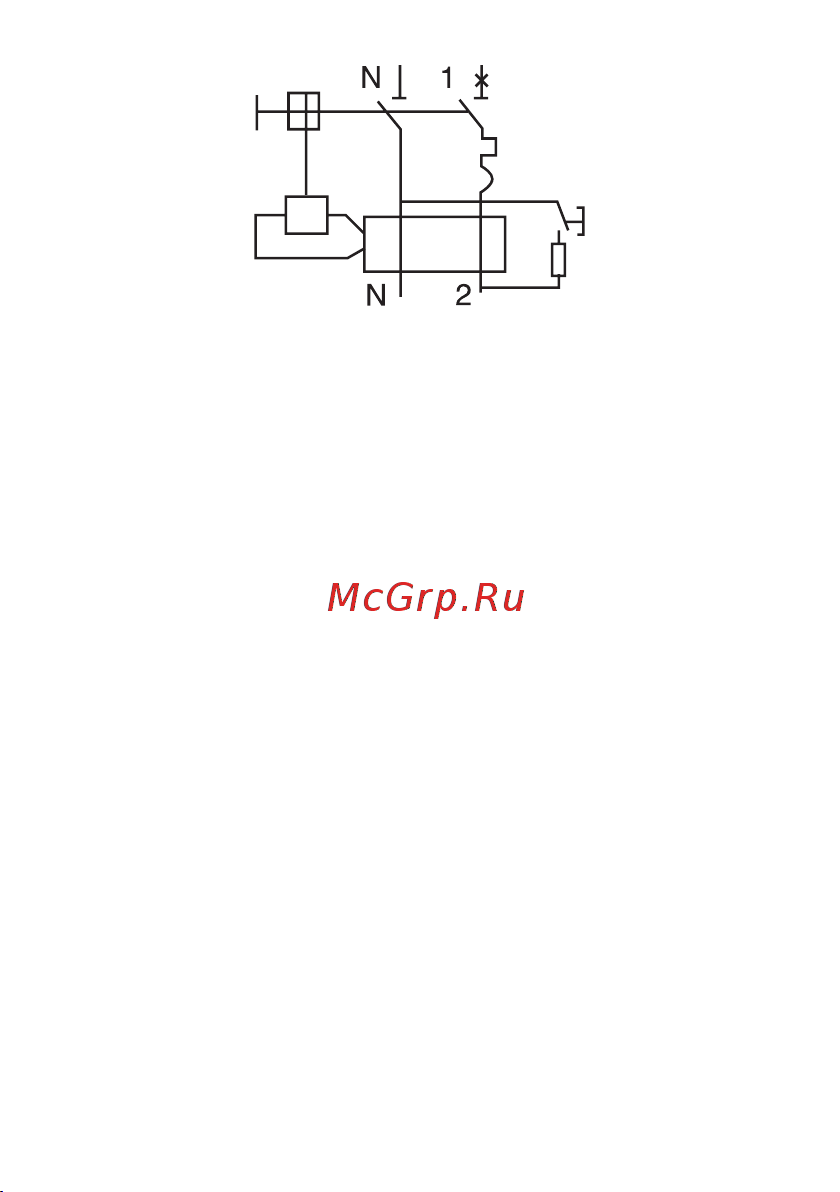

Рис. 4 - Типовая схема подключения

При установке устройства необходимо убедиться в том, что в зоне за-

щиты АВДТ нулевой рабочий проводник N не имеет соединений с за-

земленными элементами и нулевым защитным проводником РЕ.

Необходимо ежемесячно проверять работоспособность устройства,

нажатием кнопки тест «Тест». Немедленное срабатывание устройства

означает его исправность.

Рукоятка управления АВДТ состоит из двух частей. При срабатывании

АВДТ по причине возникновения короткого замыкания или перегрузки,

правая часть рукоятки управления переходит в промежуточное поло-

жение, не позволяющее взвести рукоятку до тех пор, пока она не будет

переведена в нижнее положение «ВЫКЛ». При срабатывании в резуль-

тате возникновения тока утечки обе части рукоятки управления переходят

в промежуточное положение, не позволяющее осуществить включение

АВДТ. В любом из описанных случаев необходимо тщательно обследовать

состояние изоляции проводников и потребителей защищаемой цепи,

и устранить причины, вызвавшие срабатывание АВДТ. Затем следует

довести рукоятку управления до положения «ВЫКЛ», опустив её, после

чего рукоятка управления может быть взведена для перевода АВДТ в со-

стояние «ВКЛ».

6 УСЛОВИЯ ЭКСПЛУАТАЦИИ

Климатическое исполнение и категория размещения УХЛ 3.1.

Диапазон рабочих температур от –25°С до +50°С.

Высота установки над уровнем моря – не более 2000 м.

Окружающая среда невзрывоопасная, не содержащая газы, жидкость и

пыль в концентрациях, нарушающих работу устройства.
