СБОРКА
Необходимые инструменты: крестовая отвертка
1 Вывинтить винт из подлокотника.
•Надеть подлокотник на конец S-образной штанги.
•вставить винт и завинтить фиксирующую гайку.
2 Винтами закрепите блок управления;
первым завинчивается задний винт.
ПРИМЕЧАНИЕ:
•Накладка заходит за Блок управления.
•Накладка может частично закрывать одно
из монтажных отверстий. Чтоб открыть
его, сдвиньте накладку.
•Перед тем, как устанавливать Блок управ-
ления, проверьте, что крышка гнезда
наушников зафиксирована на месте
надлежащим образом.
Крышка гнезда для
наушников должна
находиться в углублении
так, что её верхний край
оказывается заподлицо
с поверхностью блока
управления, и она нахо-
дится между корпусом
блока и S-образной
штангой.
Предупреждение:
Попытка силой пропихнуть среднюю штангу, когда эксцентри-
ковый зажим поднят, может привести к появлению на зажиме
заусенцев. Если такое произошло, удалите заусенцы ножом,
чтобы можно было вставить штангу.
* Примечание: Пользователи очень высокого роста могут приоб-
рести дополнительную нижнюю штангу (TUBE5X), удлиняющую
инструмент.

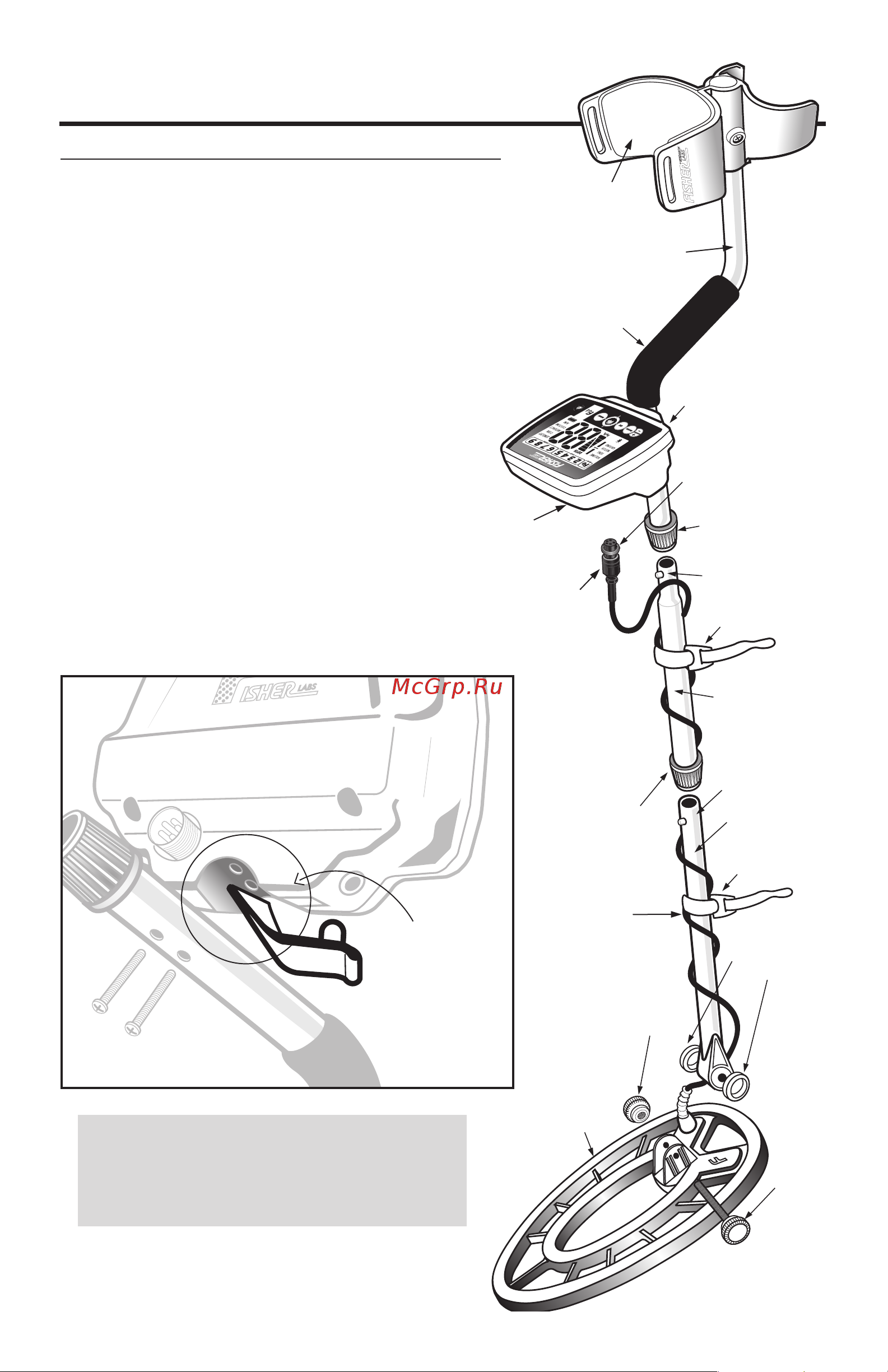

Подлокотник
S-образная
штанга
Гнездо для
наушников
Накладка
Уплотнительное кольцо
Манжета
фиксации
Манжета
фиксации
Кабель
катушки
Триангули-
рованная
эллиптическая
водонепроница-
емая катушка
Рифлёная
гайка
Болт
Фиксатор
Фиксатор
* Нижняя
штанга
«Липучка»
«Липучка»
Шайбы
катушки
Средняя
штанга
Отсек
батареи
питания (сзади)
Разъём
кабеля
