S-ROD

LOCKING

COLLAR

INTERNAL

CAM LOCK

SILVER BUTTON

MIDDLE

STEM

S-ROD

MIDDLE STEM

●

www.sher-lab.ru

СБОРКА (продолжение)

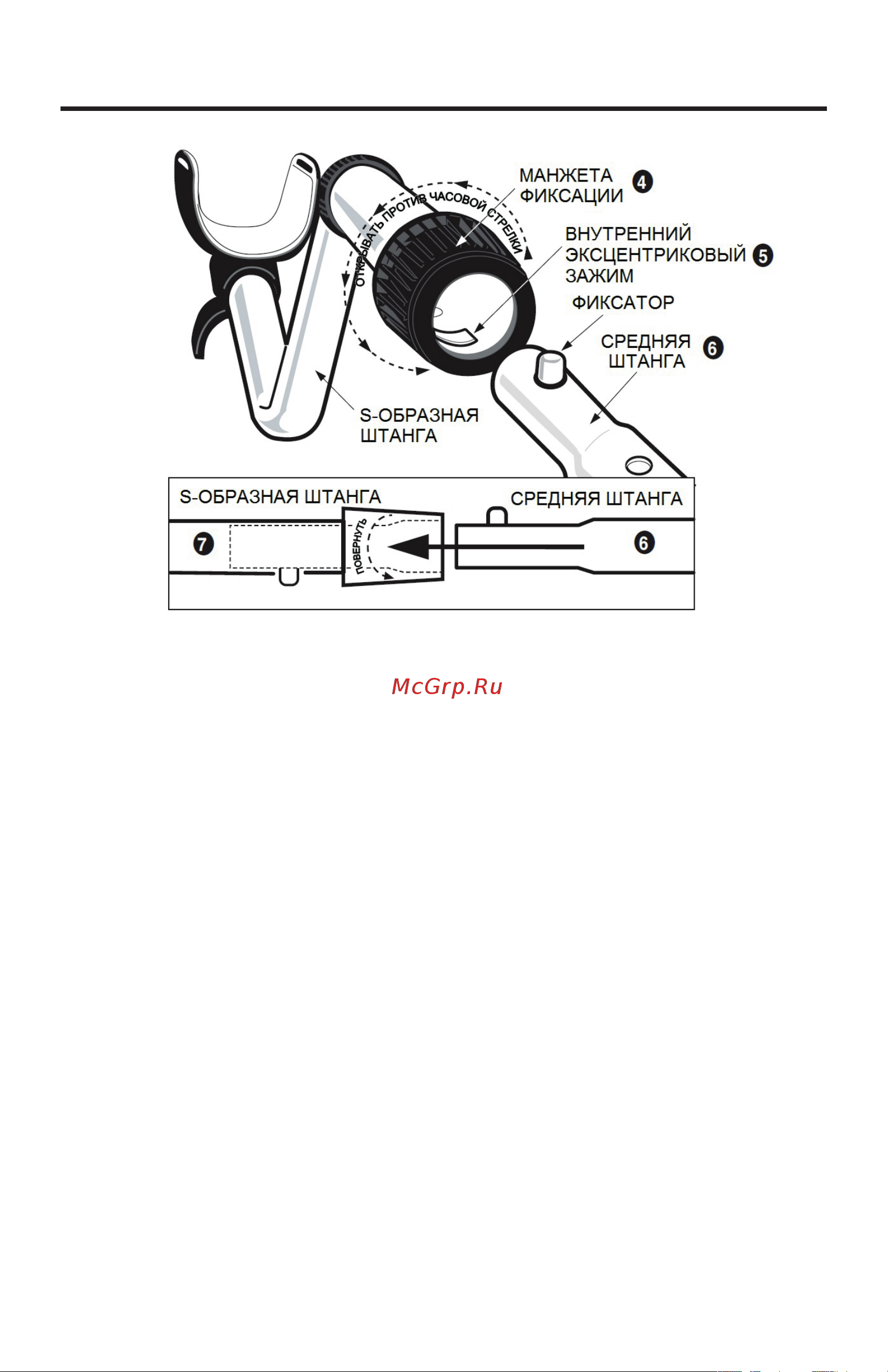

3 Поставьте S-образную штангу прямо.

4 Поверните МАНЖЕТУ ФИКСАЦИИ до упора против часовой стрелки.

5 Всунув палец внутрь трубы, убедитесь, что ВНУТРЕННИЙ ЭКСЦЕНТРИКОВЫЙ ЗАЖИМ

не выступает над внутренней поверхностью трубы.

6 Вставьте СРЕДНЮЮ ШТАНГУ в S-ОБРАЗНУЮ ШТАНГУ, фиксатором вперёд.

7 Поверните СРЕДНЮЮ ШТАНГУ до момента, когда фиксатор попадёт в отверстие.

8 Поверните МАНЖЕТУ ФИКСАЦИИ по часовой стрелке до щелчка.

9 Повторите эту процедуру для НИЖНЕЙ ШТАНГИ.

10 С помощью БОЛТА и РИФЛЁНОЙ ГАЙКИ закрепите КАТУШКУ на НИЖНЕЙ ШТАНГЕ.

11 Отрегулируйте длину НИЖНЕЙ ШТАНГИ так, чтобы вам было удобно работать, стоя

прямо, при этом рука должна чувствовать себя свободно, а КАТУШКА должна быть

параллельной земле и находиться перед вами.

12 Надёжно намотайте КАБЕЛЬ вокруг ШТАНГИ, оставив слабину в нижней части.

13 Подключите КАБЕЛЬ к блоку управления.

Не вращайте ни кабель, ни разъём. Поворачивать следует только Манжету фикса-

ции. Чтоб наживить манжету на резьбу, следует прилагать минимальное усилие.

Не допускайте перекоса. Когда Манжета фиксации полностью дошла до упора по

резьбе коннектора, затяните её дополнительным усилием. Полностью завинчен-

ная манжета фиксации может не закрывать все нитки резьбы.
