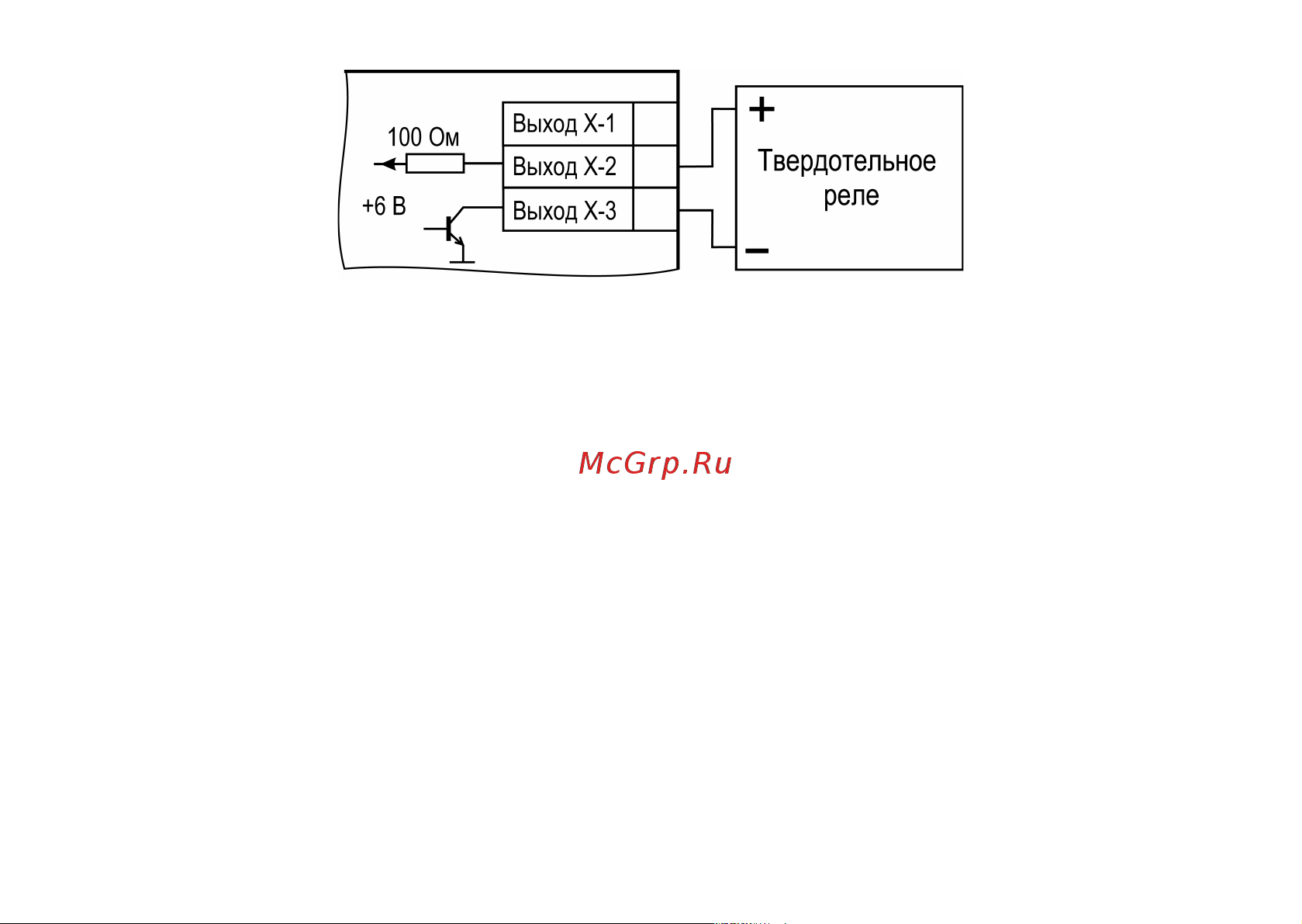

Рисунок 5.14 – Схема подключения нагрузки к ВУ типа Т

Выходной элемент не имеет гальванической изоляции. Гальваническую изоляцию обеспечивает само

твердотельное реле.

5.5.4 Подключение нагрузки к ВУ типа С

ВУ типа С имеет внутреннюю схему перехода через ноль и включается в цепь управления мощного симистора

или пары встречно-параллельно включенных тиристоров через ограничивающий резистор R1 (см. рисунки

далее). Величина сопротивления резистора определяет ток управления симистора. Нагрузочная способность

выхода – ток не более 50 мА при переменном напряжении не более 250 В. Для предотвращения пробоя

тиристоров из-за высоковольтных скачков напряжения в сети к их выводам рекомендуется подключать

фильтрующую RC цепочку (R2C1).
