5.5.2 Подключение нагрузки к ВУ типа К

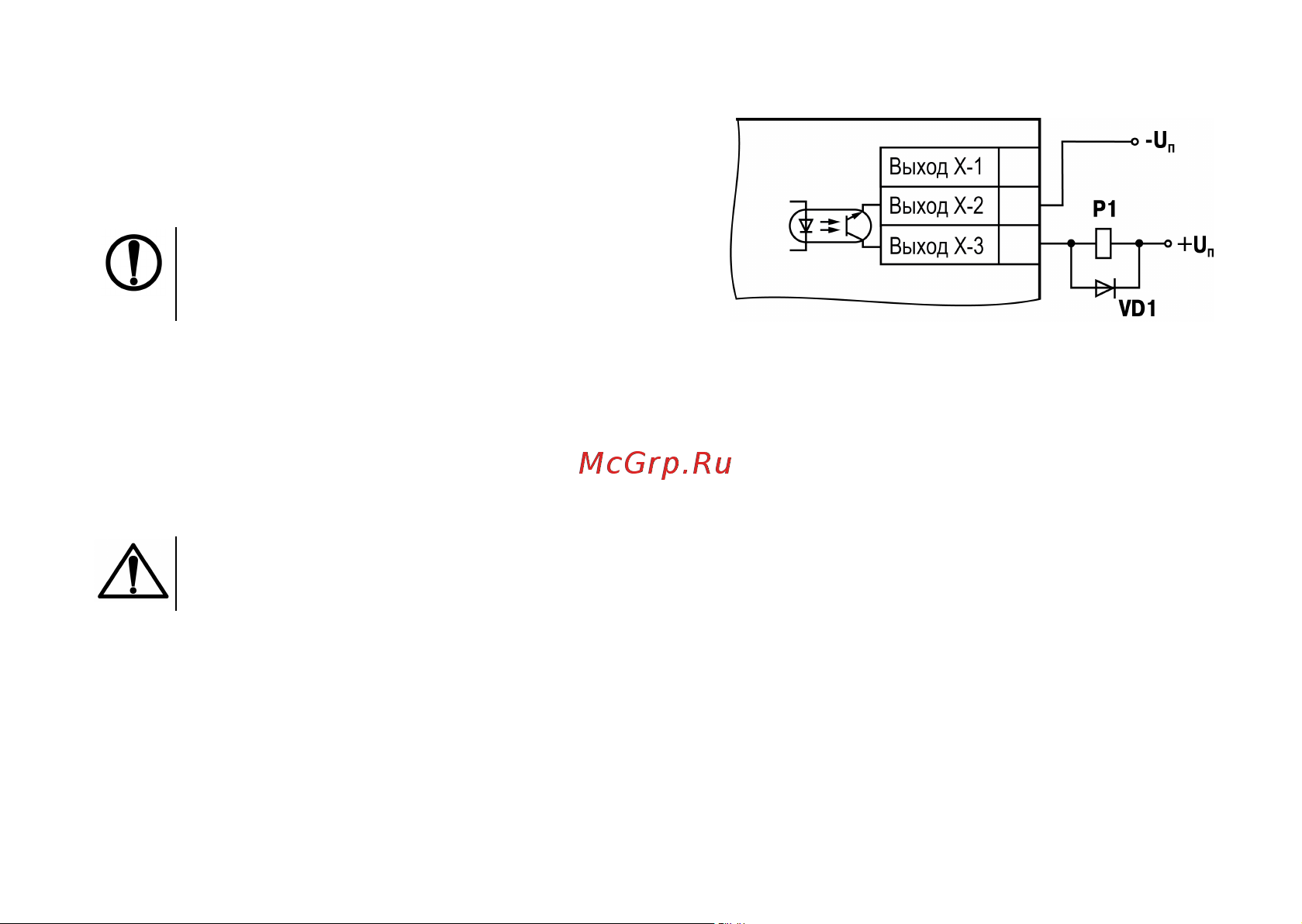

Рисунок 5.13 – Схема подключения нагрузки

к ВУ типа К

Схема подключения нагрузки к ВУ приведена на

рисунке 5.13. Чтобы транзистор не вышел из строя из-за

большого тока самоиндукции, следует установить диод VD1

параллельно обмотке внешнего реле Р1.

ПРЕДУПРЕЖДЕНИЕ

Характеристики низковольтного реле Р1:

напряжение не более 50 В при токе не более

400 мА.

5.5.3 Подключение нагрузки к ВУ типа Т

Выход «Т» имеет два состояния: с низким (от 0 до 1 В) и высоким (от 4 до 6 В) уровнем напряжения. В приборе

используются выходы, выполненные на основе транзисторного ключа n-p-n–типа.

ВНИМАНИЕ

Максимальная длина соединительного кабеля между прибором с выходом Т и твердотельным реле

не должна превышать 3 м.
