датчика TCM (Cu50) графически представлен на рисунке 7.6.

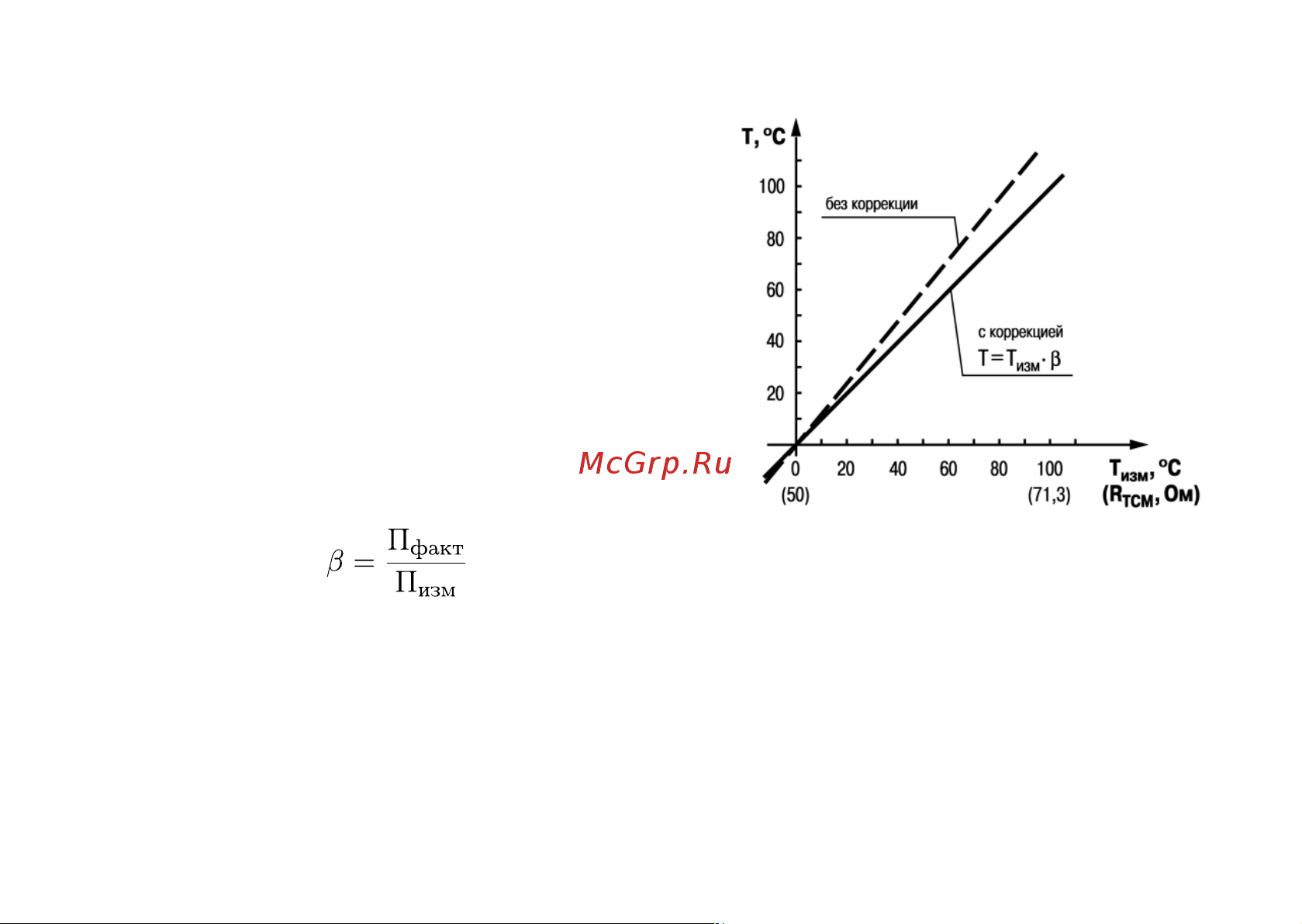

Рисунок 7.7 – Коррекция «наклон

характеристики»

Изменение наклона характеристики осуществляется путем

умножения измеренной (и скорректированной «сдвигом»,

если эта коррекция необходима) величины на поправочный

коэффициент β, значение которого задается параметром

b1-2. Пример изменения наклона измерительной

характеристики графически представлен на рисунке 7.7.

Данный вид коррекции используется, как правило, для

компенсации погрешностей самих датчиков (например, при

отклонении у термометров сопротивления параметра α от

стандартного значения) или погрешностей, связанных с

разбросом сопротивлений шунтирующих резисторов (при

работе с преобразователями, выходным сигналом которых

является ток). Значение поправочного коэффициента β

задается в безразмерных единицах в диапазоне от 0,900 до

1,100 и перед установкой определяется по формуле:

(7.1)

где

факт

– фактическое значение контролируемой входной величины;

изм

– измеренное прибором значение той же величины.

Определить необходимость введения поправочного коэффициента можно, измерив максимальное или близкое

к нему значение параметра, где отклонение наклона измерительной характеристики наиболее заметно.
