Юстировка проводится индивидуально для следующих групп первичных преобразователей:

• термометры сопротивления;

• термопары и активные датчиков с выходным сигналом тока или напряжения.

Коэффициенты, полученные после юстировки одного (любого) первичного преобразователя из выбранной

группы, автоматически распространяются на все остальные преобразователи этой группы. Кроме указанных

групп первичных преобразователей, в приборе предусмотрена юстировка датчика температуры свободных

концов термопар, а также юстировка выходных цифроаналоговых преобразователей «параметр-ток» и

«параметр-напряжение» (для модификаций приборов, где в качестве ВУ используются ЦАП).

ПРЕДУПРЕЖДЕНИЕ

Перед юстировкой приборов проверить заданные значения коррекции «сдвига» и «наклона»

(параметры b1-1 и b1-2) и установить их, если необходимо, равными 0,0 и 1,000 соответственно.

Перевести прибор в РАБОТУ.

8.4.2 Юстировка для работы с ТС

Юстировка заключается в измерении эталонного значения. Для юстировки следует:

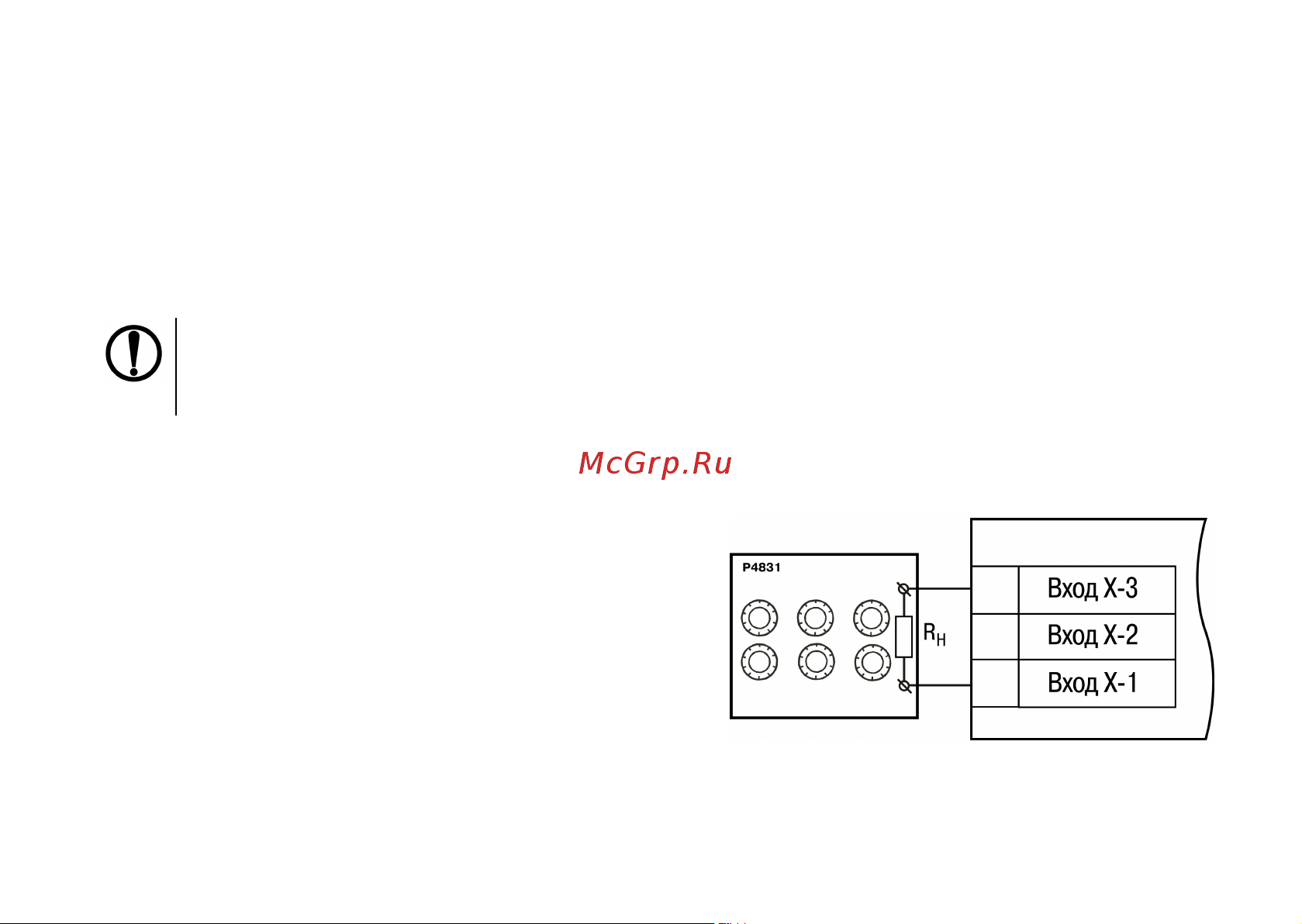

Рисунок 8.1 – Подключение магазина

сопротивлений

1. Подключить к прибору магазин сопротивлений типа

Р4831 или подобный ему с классом точности не ниже

0,05 по трехпроводной линии (рисунок 8.1).

Сопротивления проводов в линии должны быть

равны друг другу и каждое не должно превышать

величины 15 Ом.

2. Установить на магазине сопротивлений значение 71,4

Ом.

3. Подать питание на прибор. Не менее чем через 15…

20 секунд произвести юстировку прибора, для чего

выполнить действия в последовательности,

указанной на рисунке 8.2.
