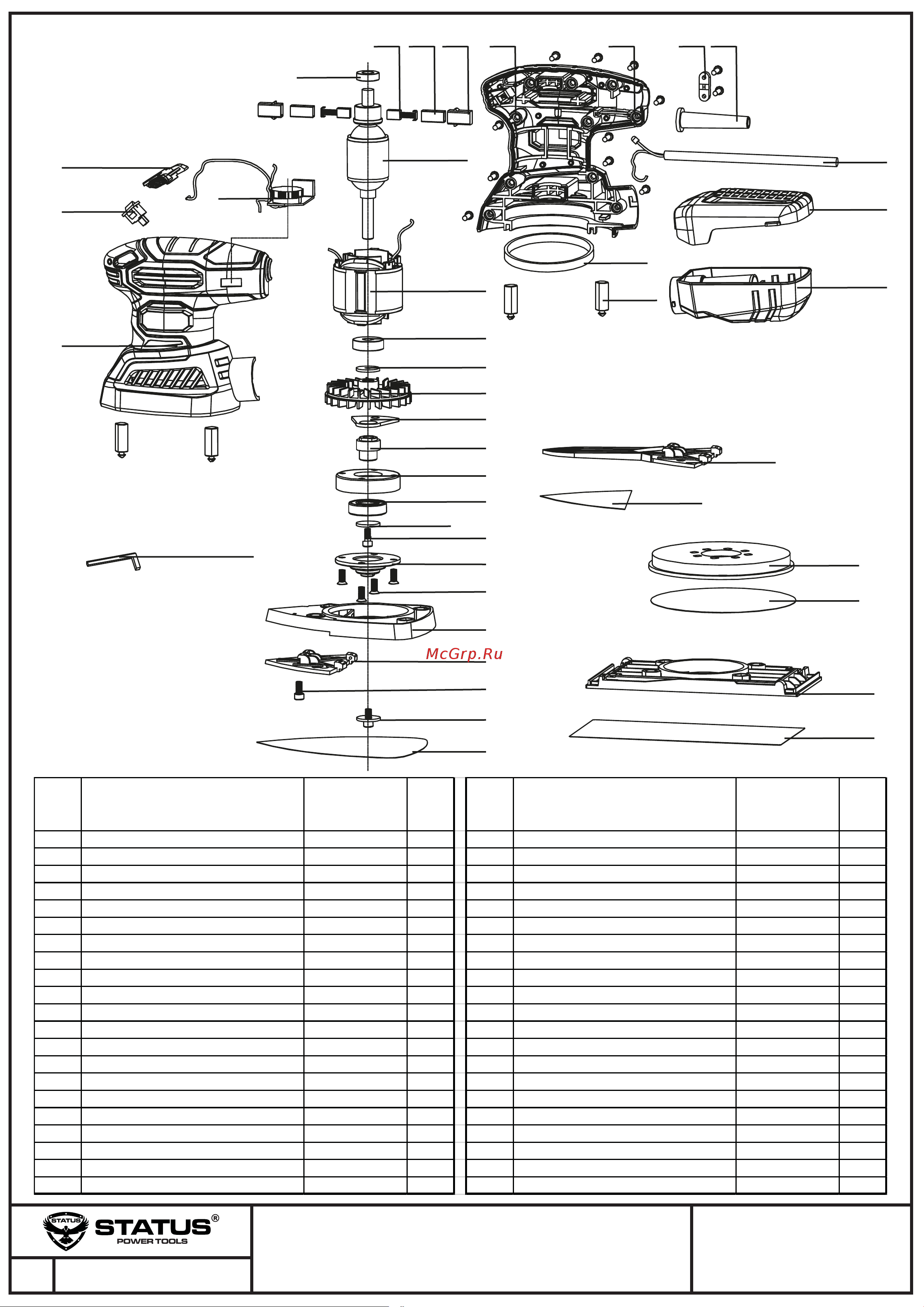

STATUS XS2-125E 03610701 Схема разбора онлайн
XS2-125E
Многофунционална
виброшлайфмашина
Валиден от 01.06.2021
001
002
003
004
005
006
007
008
010
011
012
013
014
015
016
017
031
032
034
036
037
038
039
040
041
042
035
033
018
019
020
021
023
024 025 026 027 028 029 030
022
009
Номер
на
схема
Наименование на детайла Код бр.
Номер
на
схема
Наименование на детайла Код бр.
001 Шкурка 2361070011801 1 022 Ротор 2361070220101 1
002 Болт 2361070021201 1 023 Лагер 607 2361070231001 1
003 Болт 2361070031201 1 024 Четки 2361070240501 2
004 Триъгълен плот - малък 2361070041801 1 025 Вложка 2361070250501 2
005 Триъгълен плот - голям 2361070051801 1 026 Четкодържач 2361070260501 2
006 Болт 2361070061201 4 027 Десен корпус 2361070270301 1
007 Основа за плот 2361070070301 1 028 Винт 2361070281201 12
008 Болт 2361070081201 1 029 Фиксатор на кабел 2361070291101 1
009 Шайба 2361070091201 1 030 Маншон на кабел 2361070301101 1
010 Лагер 6002 2361070101001 1 031 Захранващ кабел 2361070311101 1
011 Лагерно гнездо 2361070111001 1 032 Горен капак на кутия за прах 2361070320301 1
012 Ексцентрик 2361070120601 1 033 Уплътнение 2361070330301 1
013 Баланс 2361070130601 1 034 Кутия за прах 2361070340301 1
014 Перка 2361070141401 1 035 Тампон 2361070350301 4
015 Уплътнение 2361070151201 1 036 Издължен плот 2361070361801 1
016 Лагер 629 2361070161001 1 037 Шкурка 2361070371801 1
017 Статор 2361070170201 1 038 Кръгъл плот 2361070381801 1
018 Ляв корпус 2361070180301 1 039 Шкурка 2361070391801 1
019 Ел. ключ 2361070190401 1 040 Правоъгълен плот 2361070401801 1
020 Пусков бутон 2361070200301 1 041 Шкурка 2361070411801 1
021 Регулатор обороти 2361070210401 1 042 Шестограм 2361070421801 1
