Многофункциональное реле RBUZ MF
RBUZ MF25, MF32, MF40, MF50, MF63
Назначение
Перед началом монтажа и использования много-
функционального реле, пожалуйста, ознакомьтесь до
конца с данным документом. Это поможет избежать
возможной опасности, ошибок и недоразумений.
Многофункциональное реле MF предназначено для
защиты однофазного электрооборудования от откло-
нения по напряжению, току или мощности от заданных
пределов. С помощью многофункционального реле
можно ограничивать потребляемую активную мощность
удаленного оборудования.
Внимание! Реле измеряет только активную
мощность. Полная мощность состоит из активной
и реактивной мощностей и ее можно рассчитать
умножив напряжение и ток.
Для подключения реле требуется:
— закрепить реле на монтажной рейке (DIN);
— подвести провода;
— выполнить соединения согласно данного пас-
порта.
Клеммы реле рассчитаны на провод с сечением не
2
более 16 мм . Для уменьшения механической нагрузки
на клеммы желательно использовать мягкий провод.
Зачистите концы проводов 10 ±0,5 мм. Более длинный
конец может стать причиной короткого замыкания, а
короткий — причиной ненадежного соединения.
Используйте кабельные наконечники. Открутите
винты клемм и вставьте зачищенный конец провода в
клемму. Затяните клемму с моментом 2,4 Н · м. Слабая
затяжка может привести к слабому контакту и
перегреву клемм и проводов, перетяжка — к повреж-
дению клемм и проводов. Провода затягиваются
в клеммах при помощи отвертки с шириной жала не
более 6 мм. Отвертка с жалом шириной более 6 мм
может нанести механические повреждения клеммам.
Это может повлечь потерю права на гарантийное
обслуживание.
Необходимо, чтобы MF коммутировал ток не более
номинального тока, указанного в паспорте.
Сечение проводов проводки, к которой подклю-
чается многофункциональное реле MF, должно
соответствовать величине электрического тока,
потребляемого нагрузкой.
Включение
При включении реле сразу начинает отображать
значение напряжения сети. Если напряжение на-
ходится в допустимых пределах, включается нагрузка
через установленное время. Последние 3 с перед
включением нагрузки экраны будут мигать. О вклю-
чении нагрузки сигнализирует свечение зеленого
индикатора.
Эксплуатация
Масса
9
10
11
17
18
0,21 кг ±10 %
2
не более 16 мм
Функциональное меню
164–176 В
0,5 с
меньше 164 В
0,04 с
176–210 В
10 с
0–240 c
3 600 с–
12
13
15
16
±2 % 1 А ±0,
14
2 3
Технические данные
Установка
Многофункциональное реле предназначено для
установки внутри помещений. Риск попадания влаги и
жидкости в месте установки должен быть минимален.
При установке в ванной комнате, туалете, кухне, бас-
сейне реле должно быть помещено в оболочку со сте-
пенью защиты не ниже IP55 по ГОСТ 14254 (частичная
защита от пыли и защита от брызг в любом направле-
нии).
Температура окружающей среды при монтаже должна
находиться в пределах –5...+45 °С.
Реле монтируется в специальный шкаф, позволяющий
производить удобный монтаж и эксплуатацию. Шкаф
должен быть снабжен стандартной монтажной рейкой
шириной 35 мм (DIN-рейка). Реле занимает в ширину три
стандартных модуля по 18 мм.
Высота установки реле должна находиться в пределах
0,5...1,7 м от уровня пола. Реле монтируется и под-
ключается после установки и проверки нагрузки.
Для защиты от короткого замыкания и превышения
мощности в цепи нагрузки обязательно необходимо пе-
ред реле установить автоматический выключатель (АВ).
Он устанавливается в разрыв фазного провода, как
показано на Схеме 2 и должен быть рассчитан на номи-
нальный ток нагрузки.
Для защиты человека от поражения электрическим
током утечки устанавливается УЗО (устройство
защитного отключения).
IP20
Параметр
4
5 500 ВА 7 000 ВА 8 800 ВА 11 000 ВА 13 900 ВА
1
2
3
25 А (max 30 А
в течение 10 мин)
32 А (max 40 А
в течение 10 мин)
40 А (max 50 А
в течение 10 мин)
50 А (max 60 А
в течение 10 мин)
63 А (max 80 А
в течение 10 мин)
4
5
6
7
8
0,1–25 А 0,1–32 А 0,1–40 А 0,1–50 А 0,1–63 А
0,1–5,5 кВт 0,1–7 кВт 0,1–8,8 кВт 0,1–11 кВт 0,1–13,9 кВт
Параметр
Общие технические данные
Тип реле
поляризованное
5–50А ± 0,1 А, 1–5А ± 0,2 А,
<1A ± 0,3 А
электромагнитное
Многофункциональное реле
Схема подключения
Напряжение питания
(100–420 В, 50 Гц), в
котором будет контро-
лироваться ток и мощ-
ность, подается на клем-
мы 1 и 2, причем фаза (L)
определяется индикато-
ром и подключается к
клемме 2, а ноль (N) — к
клемме 1.
Соединительные про-
вода нагрузки подклю-
чаются к клемме 3 и к
нулевому клеммнику (в
комплект не входит).

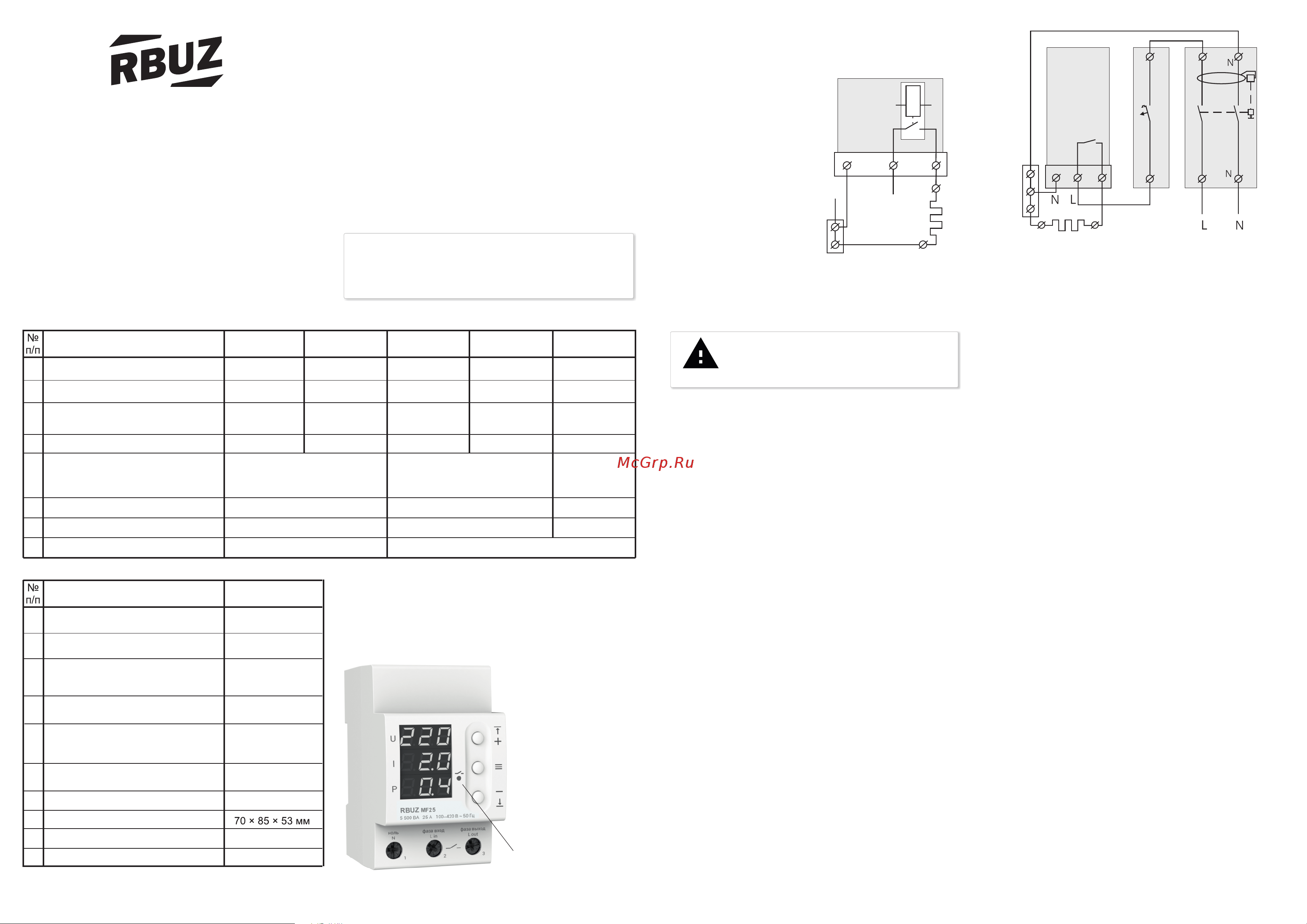

Схема 1.
Упрощенная внутренняя схема и схема подключения
Соединение нагрузки с
сетевым нулем в клемме 1
НЕ ОСУЩЕСТВЛЯТЬ!
Схема 2.
Подключение автоматического выключателя и УЗО
Пределы напряжения
Номинальный ток нагрузки
Время отключения при
превышении по напряжению
Время отключения при
понижении напряжения
Номинальная мощность нагрузки
Напряжение питания
Габаритные размеры
Кол-во коммутаций под нагр., не менее
Кол-во коммутаций без нагр., не менее
Степень защиты по ГОСТ 14254
не менее 100 В
не более 420 В
Значение
верхний 220–280 В
нижний 120–210 В
Подключение
Верхний предел
напряжения и увели-
чение параметра
Индикатор подачи
напряжения на нагрузку
Нижний предел
напряжения и умень-
шение параметра
220–264 В 0,5 с
больше 264 В 0,04 с
Основной предел тока
Время задержки
отключения нагрузки при
превышении тока или мощности
Время задержки включения
нагрузки
Точность измерения силы тока
Ограничение активной мощности
Комплект поставки
Гарантийные свидетельство и талон
Техпаспорт, инструкция по установке и эксплуатации
Упаковочная коробка
1 шт.
1 шт.
1 шт.
1 шт.
Технический
Инструкция по установке
паспорт
и эксплуатации
45–63А ± 0,6 А,
10–45А ± 0,1А,
1–10А ± 0,2А,
<1A ± 0,3 А
100 000 циклов 50 000 циклов 50 000 циклов
1000 000 циклов 500 000 циклов 1000 000 циклов
~100–420 В
1 2
3
нагрузка
L
N
нулевой клеммник
ноль
фаза
MF
MF
нулевой клеммник
1 2
3
нагрузка
1
2
УЗО
АВ
~100–420 В
