8. Сборка устройства

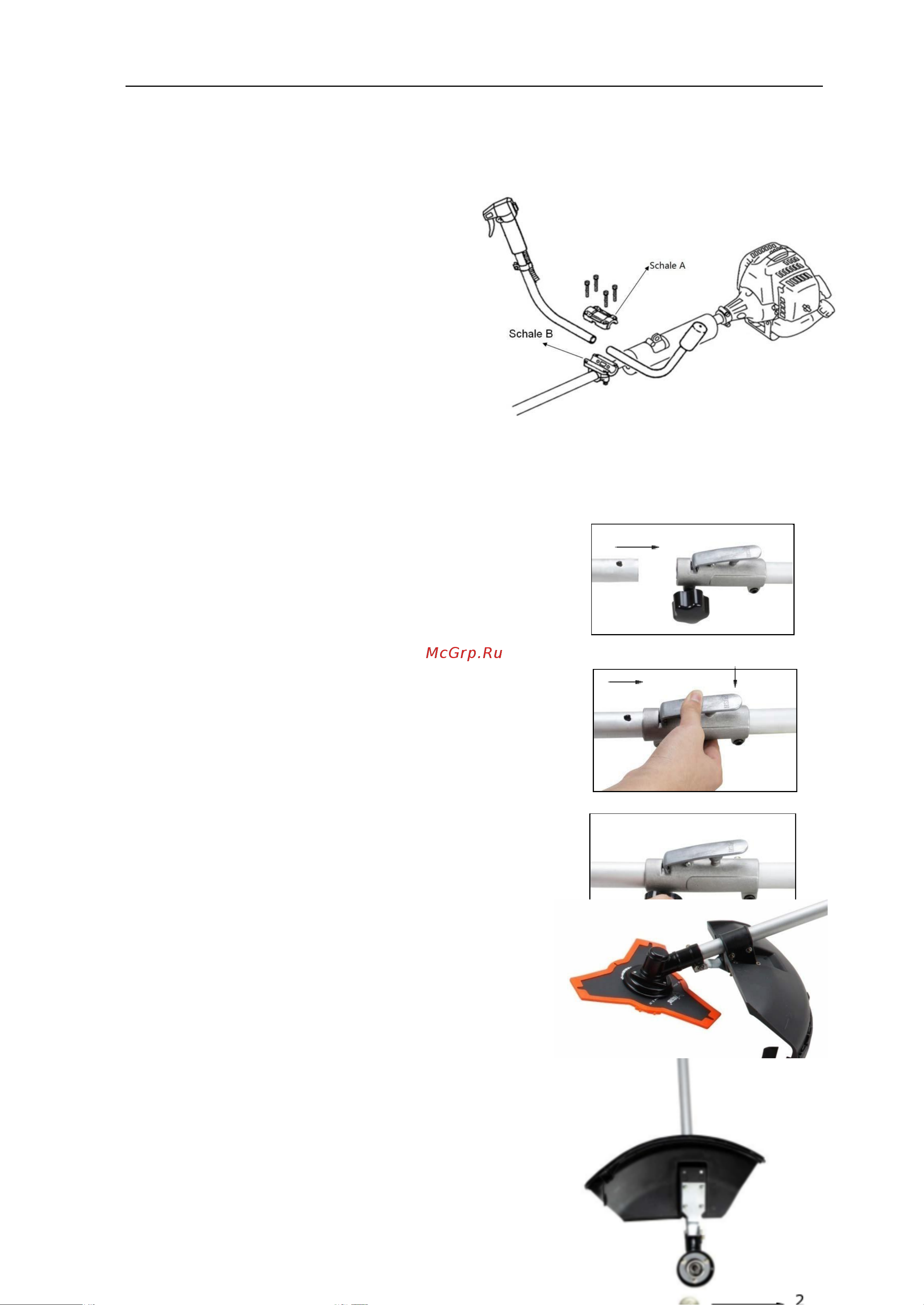

Установка рукоятки управления

Рукоятка управления крепится к штанге с

помощью узла крепления. В него входят

верхняя, средняя и нижняя части

крепления, а также крепежные болты.

Чтобы установить рукоятку, поместите

среднюю и нижнюю части крепления на

штангу, соедините их вместе и

привинтите. Затем установите в это

углубление на штанге (В) обе рукоятки,

накройте узел верхней частью крепления (А), скрепите их с помощью болтов (см.

рисунок).

Сборка штанги

1). Поместите нижнюю часть штанги напротив

соединительной муфты таким образом, чтобы

отверстие в нижней штанге совпало со стопорным

штифтом.

2). Нажмите стопорный штифт и вставьте штангу.

Отожмите стопорный штифт и убедитесь, что он

защелкнулся в отверстии.

3). Поверните винт стопорного штифта по часовой

стрелке, чтобы зафиксировать соединение.

Установка защитного кожуха

Установите защитный кожух на штангу напротив

редуктора, состыковав отверстия в защитном

кожухе с отверстиями в планке крепления.

Затяните болты, чтобы защитный кожух не

двигался во время эксплуатации устройства.

Установка режущего ножа

1. Вставьте металлический стопорный стержень

(1) в отверстие в чашке редуктора.

2. Открутите гайку крепления со ступицы вала,
