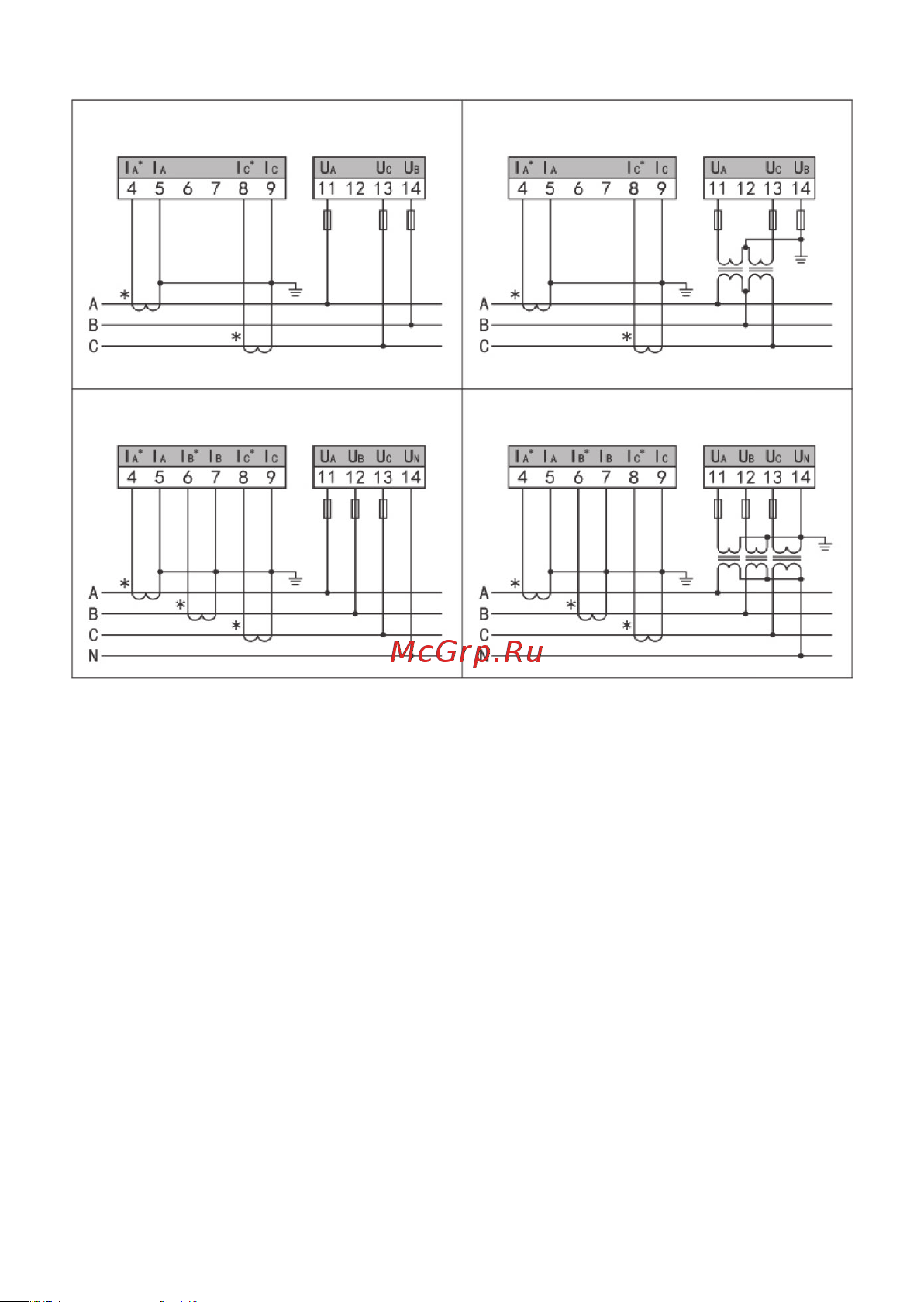

3.4 Схема подключения

3 фазы и 3 провода, 2 трансформатора тока,

без трансформатора напряжения

3 фазы и 4 провода, 3 трансформатора тока,

без трансформатора напряжения

3 фазы и 3 провода, 2 трансформатора тока,

2 трансформатора напряжения

3 фазы и 4 провода, 3 трансформатора тока,

3 трансформатора напряжения

Рис. 5 Схема подключения

Инструкции по подключению:

(a) Напряжение на входе не может быть выше номинального напряжения на входе

изделия (100 В или 380 В), либо необходимо рассмотреть возможность использова-

ния трансформаторов напряжения. Для простоты обслуживания мы рекомендуем

использовать клеммную колодку.

(b) Ток на входе не может быть выше номинального тока на входе изделия (1 А или

5 А), либо необходимо рассмотреть возможность использования трансформаторов

тока. В случае использования трансформаторов тока на одной линии с другими при-

борами должно использоваться последовательное соединение. Перед отключением

проводов от клемм следует обесточить основную цепь или закоротить вторичные

цепи трансформаторов тока. Для простоты обслуживания мы рекомендуем исполь-

зовать клеммную колодку.

ответствие входам и выходам токовых клемм и клемм напряжения. Несоблюдение

может привести к неправильным измерениям и выходу из строя прибора.

(d) Прибор может работать в режиме 3 фазы 4 провода или 3 фазы 3 провода. Поль-

зователь может выбрать подходящий способ подключения в соответствии с усло-

виями. Настройки прибора должны соответствовать способу подключения прибора;

в противном случае возникнет большое отклонение в измеряемых параметрах.
