• Подготовить отверстие на зафиксированной панели в соответствии с размерами

• Снять с прибора фиксирующие зажимы

• Вставить прибор в отверстие

• Установить фиксирующие зажимы, закрепить их и надежно зафиксировать счет-

чик на панели

3.3 Назначение клемм

Назначение клемм:

Питание 1, 2

Переменный ток, постоянный ток:

80～270 В

Токовые клеммы 4, 5, 6, 7, 8, 9 Вход 3-фазного тока

Напряженческие клеммы 11, 12, 13, 14 Вход 3-фазного напряжения

Импульсные выходы 47, 48, 49, 50

Импульс активной и реактивной

энергии

Интерфейс RS485 58, 59, 60 A, B и G

ПК

СВЯЗЬ

ИМПУЛЬСЫ ЭНЕРГИИ

ВХОДЫ (ТОК)

ХОДЫ

(

НАПРЯЖЕНИЕ

)

СТОЧНИК

ПИТАНИЯ

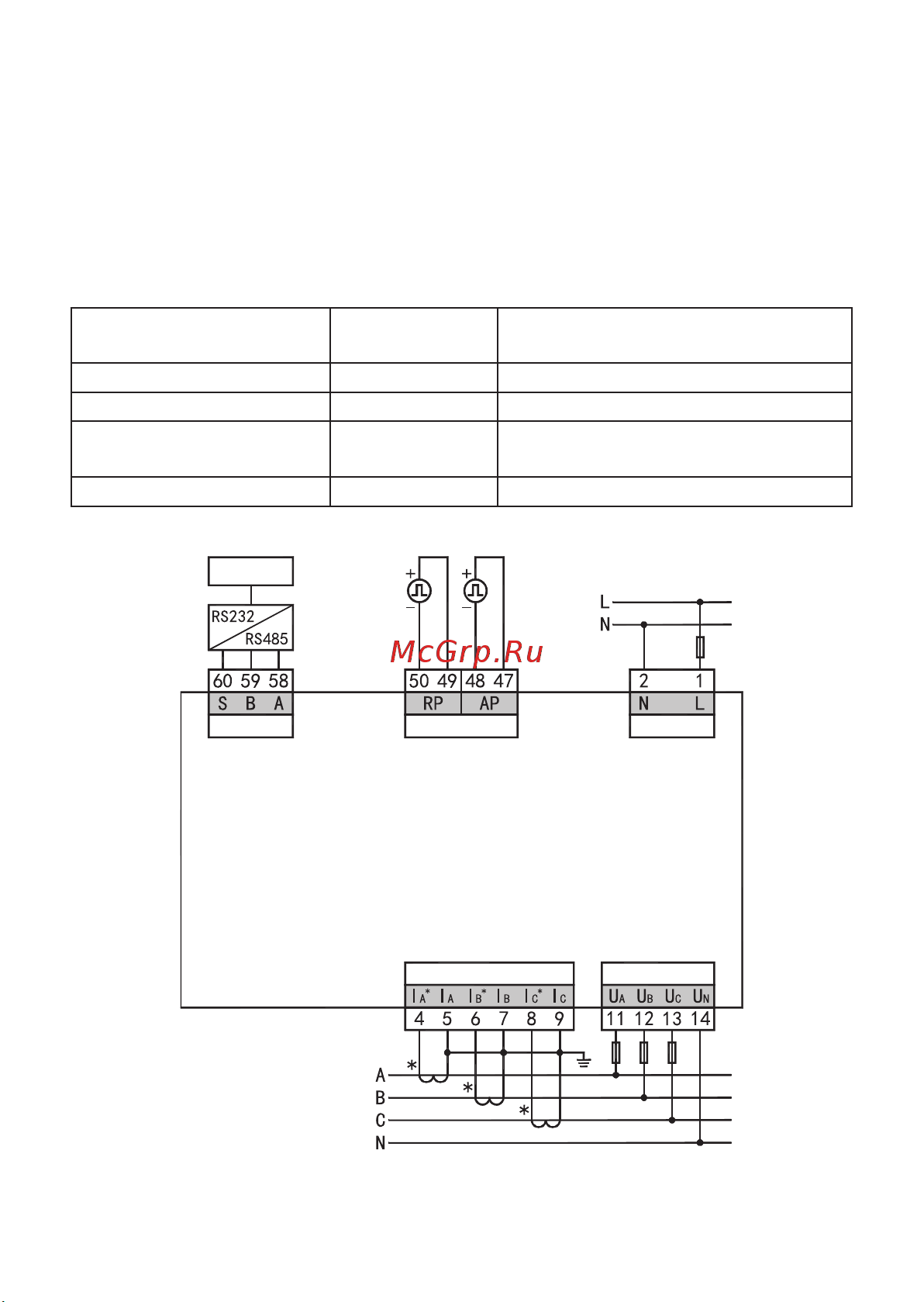

Рис. 4 Расположение клемм
