• «рабочее» – главная и вспомогательная цепи включены, изолирующая

шторка открыта;

• «испытание и наладка» – главная цепь отключена, изолирующая шторка за-

крыта.Включена только вспомогательная цепь для проведения тестирования;

• «выкачено» – главная и вспомогательная цепи отключены, изолирующая

шторка закрыта.

Конструкцией выключателей предусмотрена возможность фиксации вы-

ключателей в данных положениях с помощью навесного замка, для исключе-

ния возможности несанкционированного изменения положений.

КЛЕММНЫЕ ЗАЖИМЫ

Для обеспечения подсоединения к выключателям проводников вспомога-

тельных и телеметрических цепей, в верхней части выключателя установлен

блок клеммных зажимов.

МИКРОПРОЦЕССОРНЫЕ БЛОКИ ЗАЩИТЫ И УПРАВЛЕНИЯ

Для обеспечения формирования и регулирования защитной характеристики

выключателей в зоне токов перегрузки и короткого замыкания, преобразова-

ния и выдачи на дисплеи и телеметрические каналы информационных данных

на выключатели устанавливаются микропроцессорные блоки.

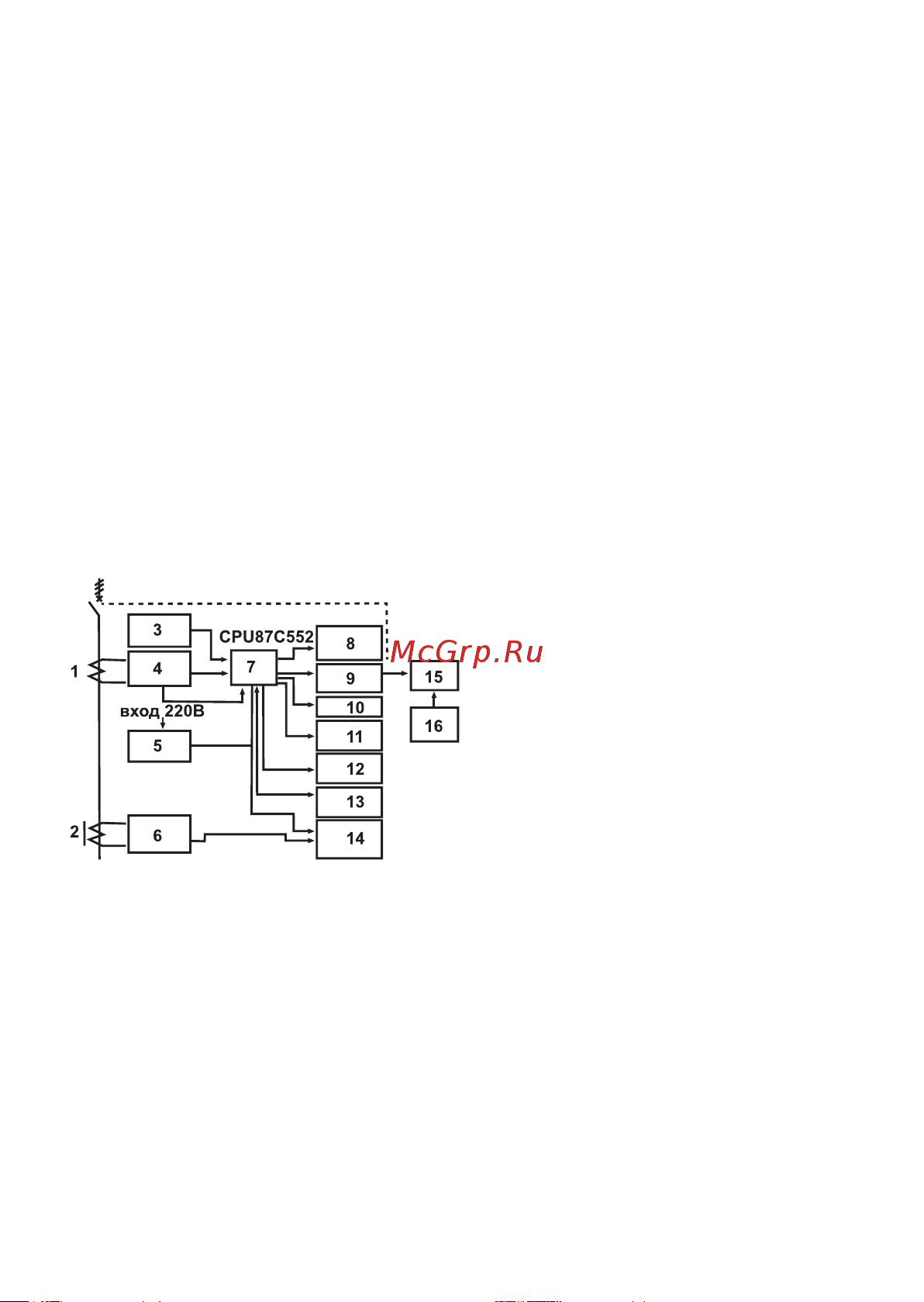

Структурная схема функционирования блока совместно с датчиками, вход-

ными сигналами и исполнительными узлами выключателя приведена ниже.

1. Трансформатор тока.

2. Трансформатор напряжения.

3. Датчик температуры окружающего воздуха.

4. Многоканальный коммутатор и усилитель.

5. Резервный источник питания (на входе 220 В).

6. Стабилизированный источник напряжения

7. Микропроцессор.

8. Сигнализация защиты от повреждения источника питания.

9. Усилитель мощности.

10. Информационный дисплей.

11. Панель управления.
