Станок многооперационный WM-Multi-06P, артикул 4 01 03 016

Приложение Б, информационное, справочное

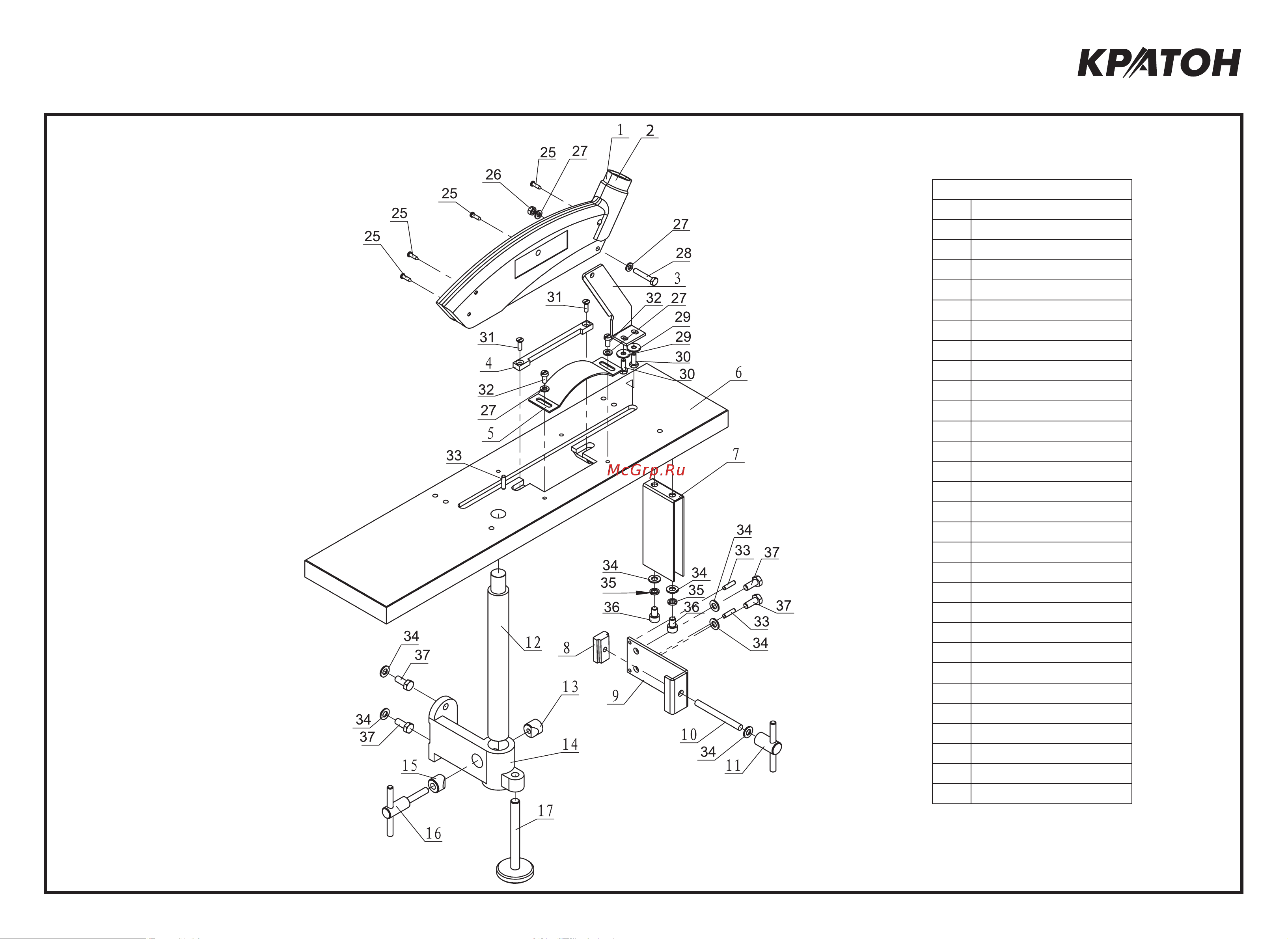

Станок многооперационный WM-Multi-06P. Схема сборки, лист 2 - листов 8

Схема сборки № 2

1 Кожух (правая часть)

2 Кожух (левая часть)

3 Кронштейн

4 Планка

5 Скоба

6 Стол

7 Скоба

8 Прижим

9 Скоба

10 Винт

11 Рукоятка

12 Ось

13 Втулка

14 Кронштейн

15 Втулка

16 Рукоятка

17 Винт

25 Винт

26 Гайка

27 Шайба

28 Болт

29 Шайба

30 Болт

31 Винт

32 Винт

33 Палец

34 Шайба

35 Шайба

36 Винт

37 Болт

Схема сборки № 2
