30 31

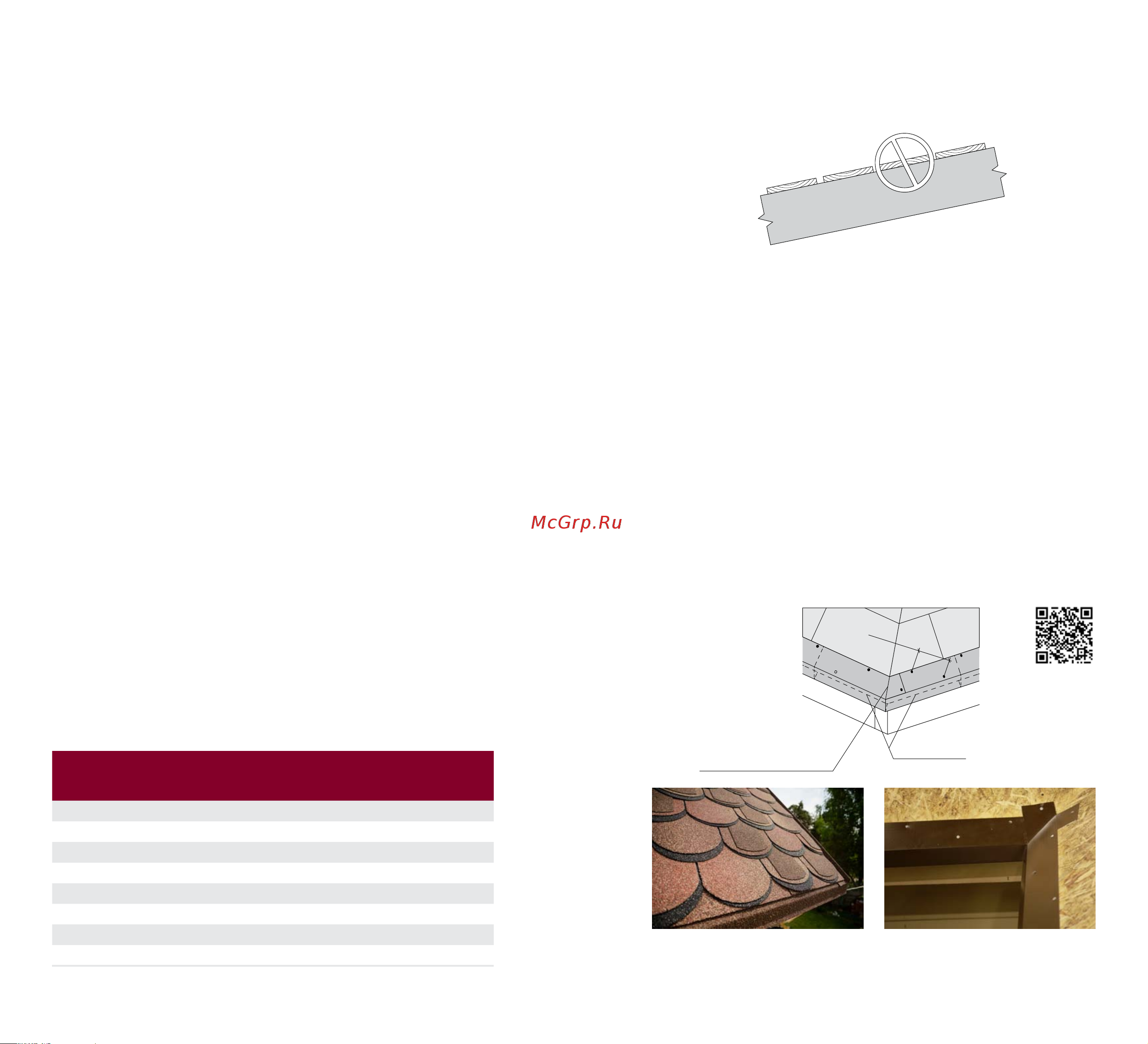

Рис. 7

острием, хвостовик цилиндрический или конический. Диаметр

шурупа должен составлять не менее 4,2 мм.

Примечание: запрещается применять при устройстве сплош-

ного настила шурупы для крепления гипсокартона.

ВАЖНО! ОПС-3 плиты имеют свойство изменять свои линей-

ные размеры в зависимости от температурно-влажностого

режима, в связи с этим плиты должны пройти акклиматизацию

на строительном объекте, во избежание деформации финиш-

ного кровельного покрытия.

В зимний период рекомендуется выдерживать материал

от 3 до 7 суток на строительной площадке с проставками

между плит ОСП-3. Если данное условие выполнить не воз-

можно, то необходимо уменьшить размеры плит. Рекомендует-

ся каждую плиту разделить на пять равных частей.

Данное правило позволит исключить образование волн

и неровностей на смонтированной кровле.

ВНИМАНИЕ! OСП-3 плиты, содержание влаги в которых пре-

вышает 18–20% или которые подверглись прямому попаданию

воды или атмосферных осадков в течение определенного

периода, в дальнейшем могут деформироваться и стать при-

чиной образования волн на поверхности кровли.

Примечание:

для коллекций многослойной черепицы Конти-

нент, Атлантика и Вестерн рекомендуемая толщина крупно-

щитнового настила составляет 15 мм, для остальных коллекций

12мм*. Необходимо получить одобрение вашего проектировщи-

ка по толщине крупнощитового настила.

Также необходимо получить одобрение вашего проектиров-

щика по шагу разреженной обрешетки под деревянный настил

взависимости от района строительства здания или сооружения.

Минимальный шаг разряженной обрешетки для основания

из ОСП-3 9 мм должен составлять не более 200 мм по осям.

Рекомендации по выбору толщины сплошного настила

в зависимости от шага обрешетки»:

Снеговой

район

Шаг обрешетки (расстояние дано в осях), мм

Сплошная 200 300 400 500

I 9 9 12 12 15

II 9 9 12 12 15

III 9 9 12 12 15

IV 9 9 12 12 15

V 9 9 12 12 15

VI 9 9 12 12 18

VII 9 9 12 15 18

VIII 9 9 12 15 18

Рис. 8

12–15 см

Карнизная

планка

Место изгиба планки

Для укладки необходимо сделать выборку из досок по тол-

щине, чтобы толщина настила изменялась постепенно, более

толстые доски укладывают ближе к карнизному свесу. Стыки

досок по длине следует располагать наопорах, в местах сты-

ков забивать не менее четырех гвоздей.

При использовании влажной древесины окончания шпун-

тованных или обрезных досок скаждой стороны крепятся

на два самореза.

Для фиксации используются только специальные само-

резы для древесины. Не допускается использование крепежа

для гипсокартона, металла и т. д.

Обработайте все деревянные элементы (за исключением

плит ОСП-3 / фанеры ФСФ) стропильной системы антисептиком

для древесины ТЕХНОНИКОЛЬ. Также рекомендуется обрабо-

тать огнебиозащитой ТЕХНОНИКОЛЬ все деревянные элементы

конструкции крыши.

2.3. Усиление карнизного свеса

ПОДГОТОВКА КРОВЕЛЬНОГО

ОСНОВАНИЯ

ПОДГОТОВКА КРОВЕЛЬНОГО

ОСНОВАНИЯ

УСТРОЙСТВО ОСНОВАНИЯ

ПОД УКЛАДКУ ГИБКОЙ ЧЕРЕПИЦЫ

УСИЛЕНИЕ

КАРНИЗНОГО СВЕСА

При монтаже сплошного деревянного настила следует

обратить внимание на то, чтобы фрагменты годовых колец

были ориентированы выпуклостями вниз (Рис. 7).
