32 33

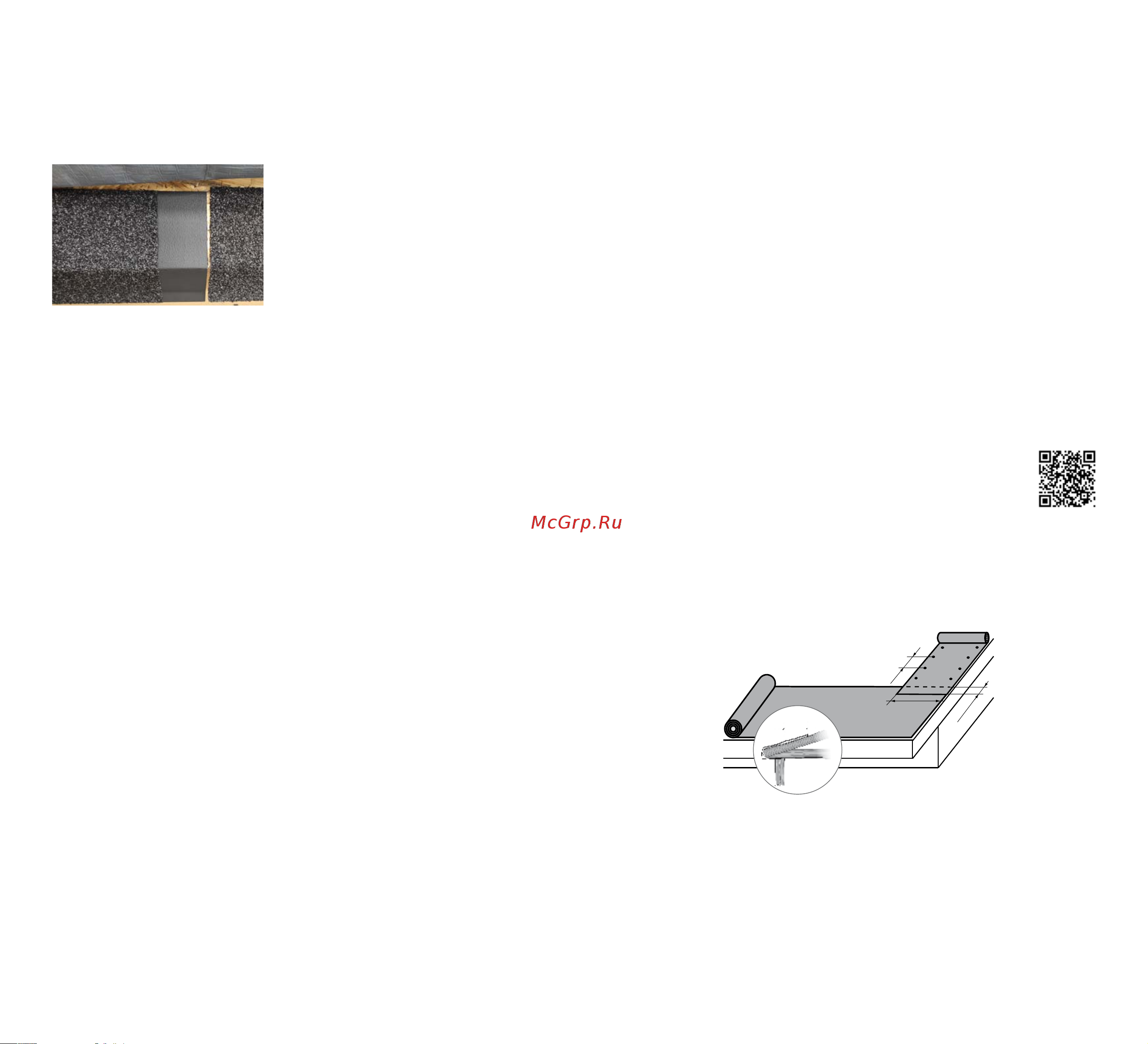

Карнизный свес кровли усиливают металлическими карниз-
ными планками (Рис. 8). Они укладываются ребром на край
сплошного основания и крепятся специальными кровельными
гвоздями в шахматном порядке сшагом 120–150 мм. Нахлест
планок между собой составляет 30–50 мм.
— Не допускается монтаж подкладочных ковров при темпе-
ратурах ниже 0  °С (за исключением подкладочного ковра
ANDEREP PROF и ANDEREP ULTRA — монтаж допускается
до -10 °С). Перед монтажом все ковры должны храниться не
менее 24 часов в теплом помещении или тепляке в непо-
средственной близости от места монтажа, при температуре
плюс 20С.
— Подаваться строго в объеме, необходимом для монтажа,
быть натянутыми и разглаженными.
— ANDEREP ULTRA должен быть смонтирован единым слоем,
без волн и складок и дополнительно зафиксирован по всей
площади кровельными гвоздями. Во время монтажа само-
клеящеяся поверхность материала должна прогреваться
при помощи строительного фена с температурой подачи
воздуха не выше 60–70 °С, для обеспечения полной при-
клейки.
— Сама поверхность ОСБ в зоне монтажа, также должна быть
прогрета строительным феном.
2.5. Монтаж полимерных подкладочных ковров
механической фиксации
Монтаж самоклеящегося ковра в зоне карнизного
ифронтонного свесов. Уложить самоклеящий-
ся подкладочный ковер вдоль карнизного свеса
на ширину самого карнизного вылета плюс 600мм
от внутренней плоскости наружной стены внутрь здания.
Вдоль фронтонного свеса по всей высоте ската уложить само-
клеящийся подкладочный ковер шириной 500 мм с перехле-
стом 100 мм к смонтированному на карнизе самоклеящемуся
ковру (Рис. 10).
22
Монтаж Альфа ANDEREP в зоне фронтонного и карнизного свесов.
На основной площади кровли АЛЬФА
ANDEREP укладывается параллельно
карнизному свесу снизу вверх.
В зоне фронтонного свеса: нахлест Аль-
фа ANDEREP на самоклеящийся ковер
составляет 500 мм, на место перехлеста
наносится битумная мастика «Фиксер»,
ширина нанесения мастики 100 мм вдоль
фронтонного свеса, толщина нанесения
мастики не более 1 мм.
600 мм
КЛЕЕВАЯ ПОЛОСА
500 мм
100 мм
200–250 мм
100 мм
150 мм
100 мм
100 мм
100 мм
КЛЕЕВАЯ ПОЛОСА
750 мм
АЛЬФАБЭНД 60
МАСТИКА «ФИКСЕР»
150 мм
500 мм
150 мм
АЛЬФАБЭНД 60
500 мм
4.4. МОНТАЖ ПОЛИМЕРНОГО ПОДКЛАДОЧНОГО КОВРА
МЕХАНИЧЕСКОЙ ФИКСАЦИИ АЛЬФА ANDEREP
Монтаж самоклеящегося ковра в зоне карнизного и фронтонного свесов.
Уложить самоклеящийся подкладочный
ковер вдоль карнизного свеса на ширину
самого карнизного вылета плюс 600 мм
от внутренней плоскости наружной стены
внутрь здания. Вдоль фронтонного свеса
по всей высоте ската уложить самоклеящий-
ся подкладочный ковер шириной 500 мм
с перехлестом 100 мм к смонтированному
на карнизе самоклеящемуся ковру.
Монтаж самоклеящегося ковра в зоне карнизного и фронтонного свесов.
600 мм
КЛЕЕВАЯ ПОЛОСА
500 мм
100 мм
200–250 мм
100 мм
150 мм
100 мм
КЛЕЕВАЯ ПОЛОСА
750 мм
АЛЬФАБЭНД 60
АЛЬФАБЭНД 60
ANDEREP NEXT SELF ANDEREP ULTRA
МАСТИКА «ФИКСЕР»
150 мм
500 мм
150 мм
АЛЬФАБЭНД 60
МАСТИКА «ФИКСЕР»
600 мм
КЛЕЕВАЯ ПОЛОСА
500 мм
100 мм
200–250 мм
100 мм
150 мм
100 мм
КЛЕЕВАЯ ПОЛОСА
750 мм
АЛЬФАБЭНД 60
АЛЬФАБЭНД 60
ANDEREP NEXT SELF ANDEREP ULTRA
МАСТИКА «ФИКСЕР»
150 мм
500 мм
150 мм
АЛЬФАБЭНД 60
МАСТИКА «ФИКСЕР»
600 мм
КЛЕЕВАЯ ПОЛОСА
500 мм
100 мм
200–250 мм
100 мм
150 мм
100 мм
КЛЕЕВАЯ ПОЛОСА
750 мм
АЛЬФАБЭНД 60
АЛЬФАБЭНД 60
ANDEREP NEXT SELF ANDEREP ULTRA
МАСТИКА «ФИКСЕР»
150 мм
500 мм
150 мм
АЛЬФАБЭНД 60
МАСТИКА «ФИКСЕР»
В зону ендовы самоклеящийся подкладоч-
ный ковер укладывается по центру.
Нахлест АЛЬФА ADEREP на самоклеящийся
подкладочный ковер составляет 150 мм,
место перехлеста промазывается тонким
слоем битумной мастики «ФИКСЕР», тол-
щина нанесения не более1 мм.
ВНИМАНИЕ! Допустимо крепить подкладочный ковер АЛЬФА ANDEREP на широкие
оцинкованные скобы при одновременном монтаже кровельного покрытия.
Рис. 10
2.4. Монтаж подкладочного ковра
При любом уклоне крыши необходимо устройство подкла-
дочного ковра.
Подкладочные материалы играют важную роль в обеспе-
чении гидроизоляционных свойств кровельной системы. Под-
кладочный ковер служит дополнительным барьером на пути
воды и надежной защитой при образовании наледи на кровле,
помогает предотвратить случаи протечки, защищает кровель-
ный пирог, может служить временной кровлей при перерывах
в работе.
ВАЖНО! От выбора подкладочного материала и качественно-
го выполнения монтажных работ зависит долговечность всей
кровельной конструкции.
Общие рекомендации по монтажу битумно-полимерных
подкладочных ковров:
— Перед монтажом подкладочных ковров на крыше
необходимо их раскатать на всю длину и дать отлежаться.
Не допускается монтаж подкладочных ковров поверх
влажного основания.
— Монтаж подкладочных ковров механического крепления
необходимо выполнять в одном температурном режиме (без
резких скачков температуры, например, с вечера на утро).
— При раскатывании материала по поверхности и его
креплении следует обеспечить натяжение подкладочного
ковра и проследить за тем, чтобы во время крепления
ковер прилегал к поверхности без волн и складок.
— Монтаж механически закрепляемых подкладочных ковров
в зимний период (при температуре воздуха от 0  °С до +5  °С):
непосредственно перед монтажом материалы должны вы-
держиваться в помещении при температуре +23  °С не менее
24 ч. Поднимать материалы на кровлю необходимо в том ко-
личестве, которое будет смонтировано сразу после подъема.
ПОДГОТОВКА КРОВЕЛЬНОГО
ОСНОВАНИЯ
ПОДГОТОВКА КРОВЕЛЬНОГО
ОСНОВАНИЯ
МОНТАЖ ПОДКЛАДОЧНОГО
КОВРА
МОНТАЖ ПОЛИМЕРНЫХ ПОДКЛАДОЧНЫХ
КОВРОВ МЕХАНИЧЕСКОЙ ФИКСАЦИИ
Рис. 9
Монтаж самоклеящегося ковра в зоне карнизного
и фронтонного свесов. В зону ендовы самоклеящийся подкла-
дочный ковер укладывается по центру (Рис. 11а).
Нахлест полимерного подкладочного ковра на самоклея-
щийся подкладочный ковер составляет 150 мм, место перехле-
ста промазывается тонким слоем битумной мастики ФИКСЕР,
толщина нанесения не более 1 мм (Рис. 11б).
Планки с посыпкой имеют
специальные зоны для нахле-
ста, шириной 5 см (Рис. 9).
