Фланец для двери шкафа

Скоба для крепления

автомата на DIN-рейке

(по заказу)

Разделительная

пластина

Разделительная пластина

Крепежные винты

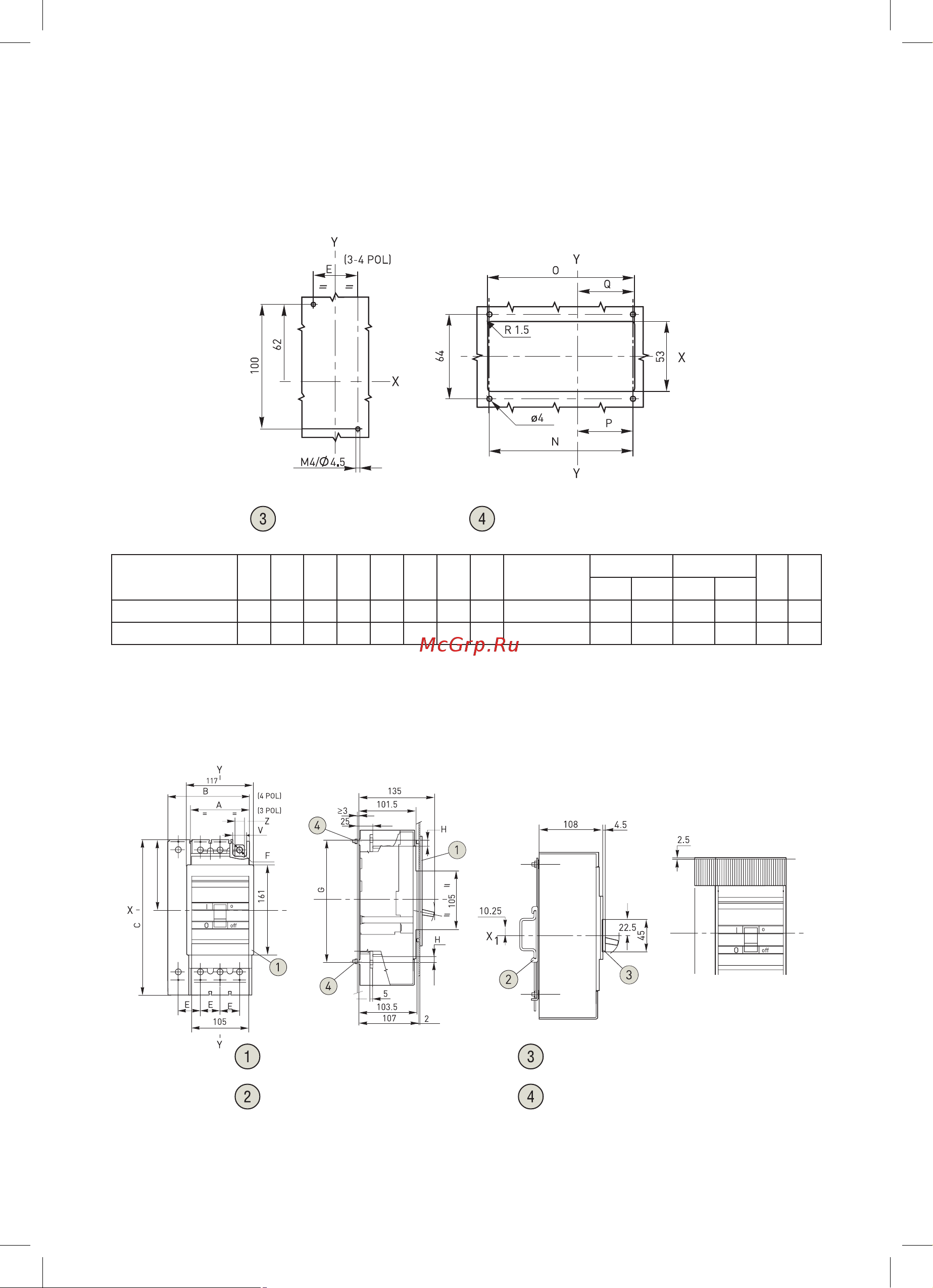

Шаблон для разметки и сверления

металлической панели (минимальная

толщина панели: 3 мм)

Шаблоны

Для передних приводов

Шаблон для разметки и сверления двери

шкафа и установки фланца (минимальная

толщина панели: 1,5 - 2 мм)

Наименование A B C D E F G H I

N O

P Q

3P 4P 3P 4P

BA-99/125 78 103 39 91 25 116 91 25,5 10,5x11 83,5 108,5 86 111 42 48

BA-99/160

90 120 45 103 30 133 93 27,5 12,5x12,52 95,5 125,5 98 128 48 48

ВА-99/250 и ВА-99/400

Установка на металлическую панель

Клеммные крышки

(заказываются отдельно,

если не входят

в поставку)

Устанавлива-

емый на DIN-

рейку

Низкий
