Выводы

10 ВА-99/250

15 ВА-99/400

M8 ВА-99/250(400)

Передние для плоских шин

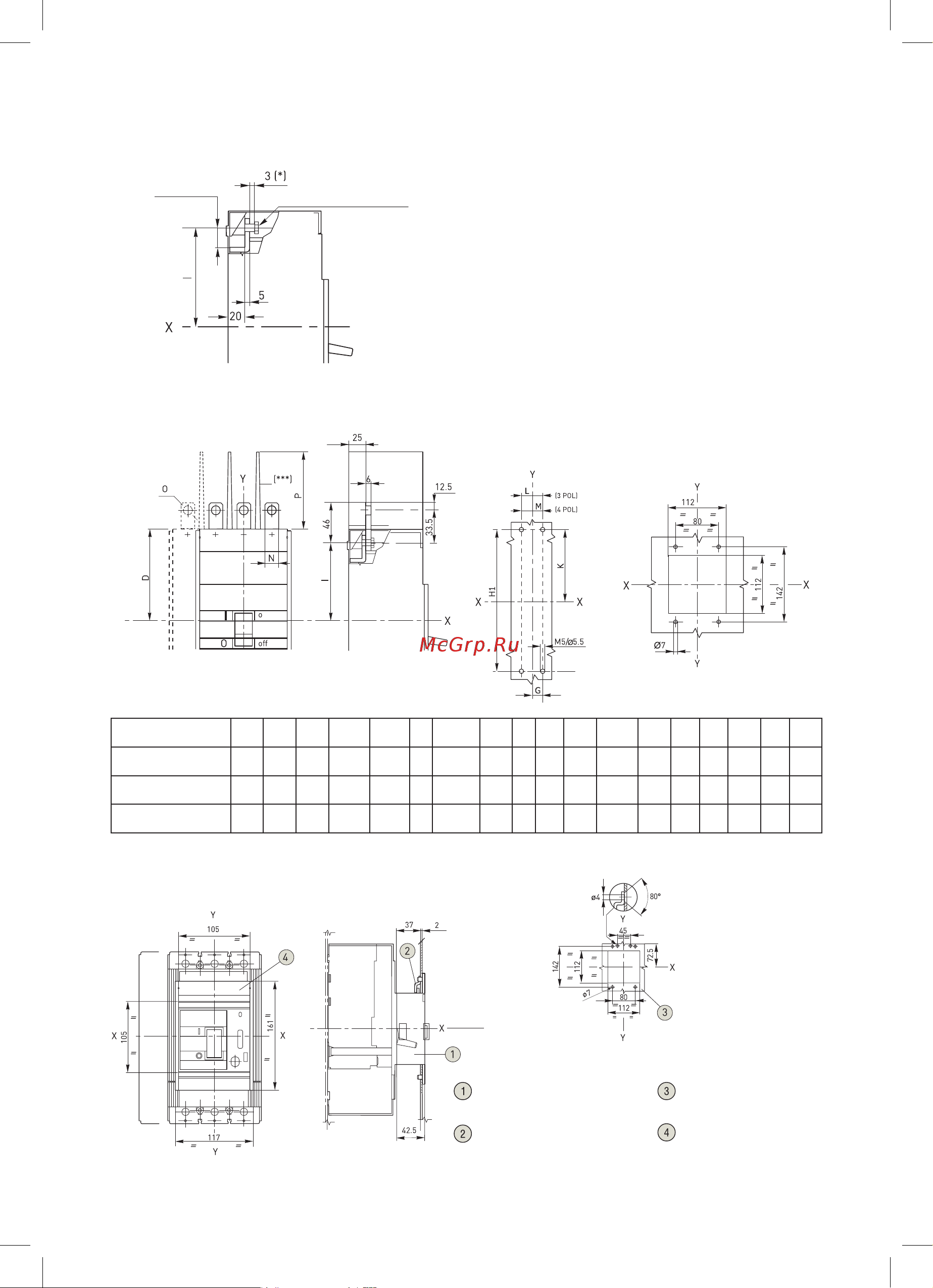

Шаблоны

Шаблон для раз-

метки сверления

металлической

панели

Шаблон для разметки

и сверления двери

шкафа и установки

фланца (толщина ме-

таллической панели:

2 мм)

Передние удлиненные

(***) — разделительная пластина между

фазами по заказу.

(*) 3 мм = мин. допустимая толщина для ВА99-400

Наименование A B C D E F I G H H1 K L M N O P V Z

BA-99/250 105 140 175 87,25 35 8 73,75 17,5 10 139 69,5 35 70 20 8 100 24 17,5

BA-99/250e 105 140 217 108,5 35 8 93,75 17,5 10 181 90,5 35 70 20 8 100 24 17,5

BA-99/400 140 184 254 127 43,75 10 107,25 22 12 214 107 43,75 87,5 25 10 100 36 19,5

Передний фланец

для рычага

Передний фланец

для рычага

Сверление двери шкафа

Замок для двери шкафа

(по заказу)

Аксессуары

ВА-99/250 и ВА-99/400

Фланец для двери шкафа

(прилагается)
