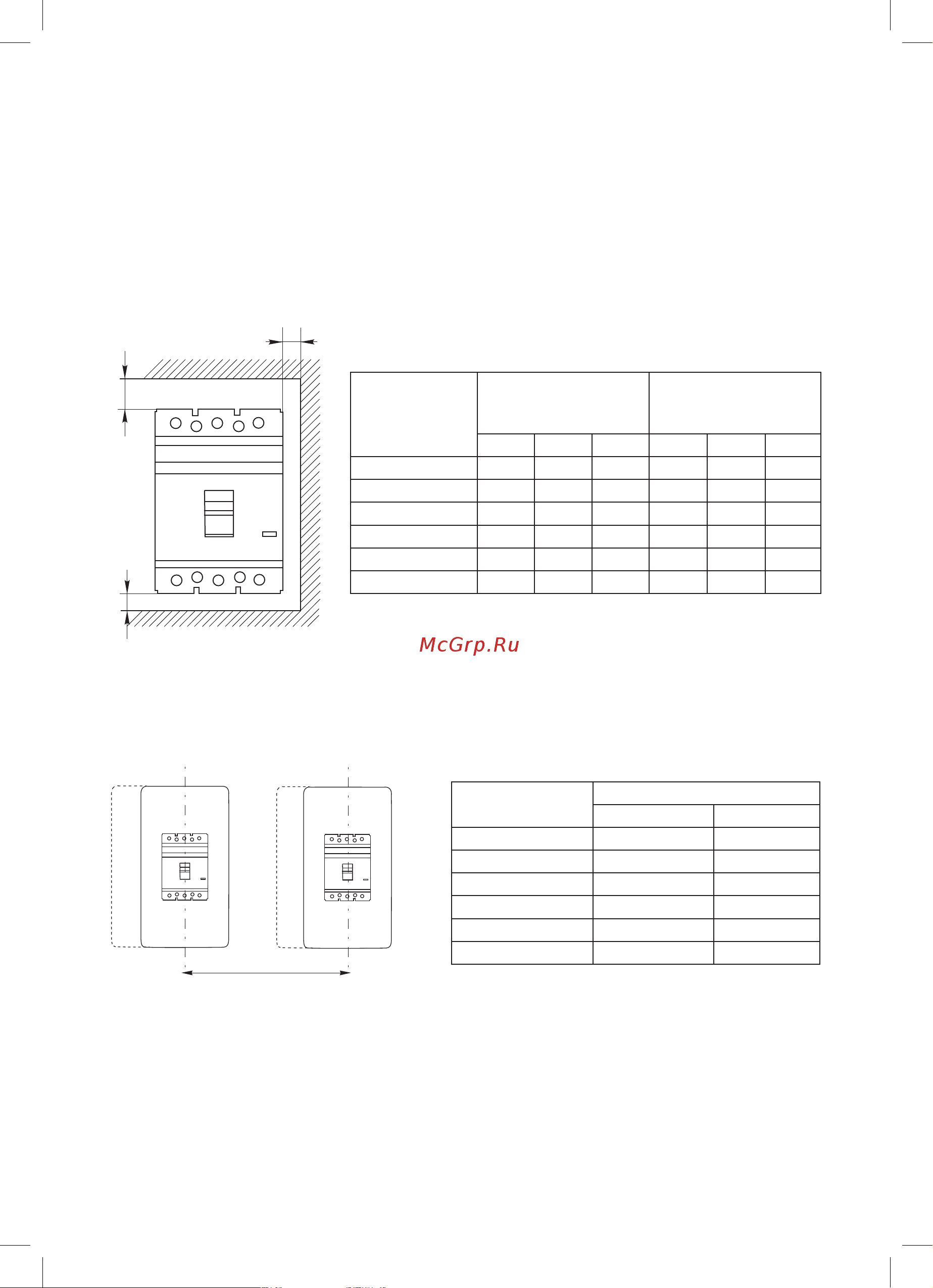

6.3. Минимальные расстояния до боковых стенок распределительного щита.

При установке автоматических выключателей в распределительном щите для обеспе-

чения защиты от продуктов горения дуги, охлаждения и вентиляции, необходимо учитывать

следующие расстояния:

А — между выключателем и верхней стенкой;

В — между выключателем и боковой стенкой;

С — между выключателем и нижней стенкой.

Данные расстояния должны быть добавлены к максимальным размерам выключателей

всех вариантов, включая выводы.

Наименование

Установка

в металлическом

заземленном щите

Установка

в изолированном

щите

А, мм В, мм С, мм А, мм В, мм С, мм

ВА-99/125 25 20 20 25 0 20

ВА-99/160 35 25 20 35 0 25

ВА-99/250 35 25 20 35 0 25

ВА-99/400 35 25 20 35 0 25

ВА-99/800 35 25 20 35 10 25

ВА-99/1600 50 30 20 50 10 30

6.4 Минимальные расстояния между центрами двух горизонтально установленных вы-

ключателей.

Наименование

Расстояние D, мм

3P 4P

ВА-99/125 90/105 • 120/135

ВА-99/160

105/119 •

140

ВА-99/250

105/119 •

140

ВА-99/400 140 185

ВА-99/800 210 280

ВА-99/1600 210 280

• – данным значком обозначены расстояния для выключателей с ручным

поворотным приводом.
