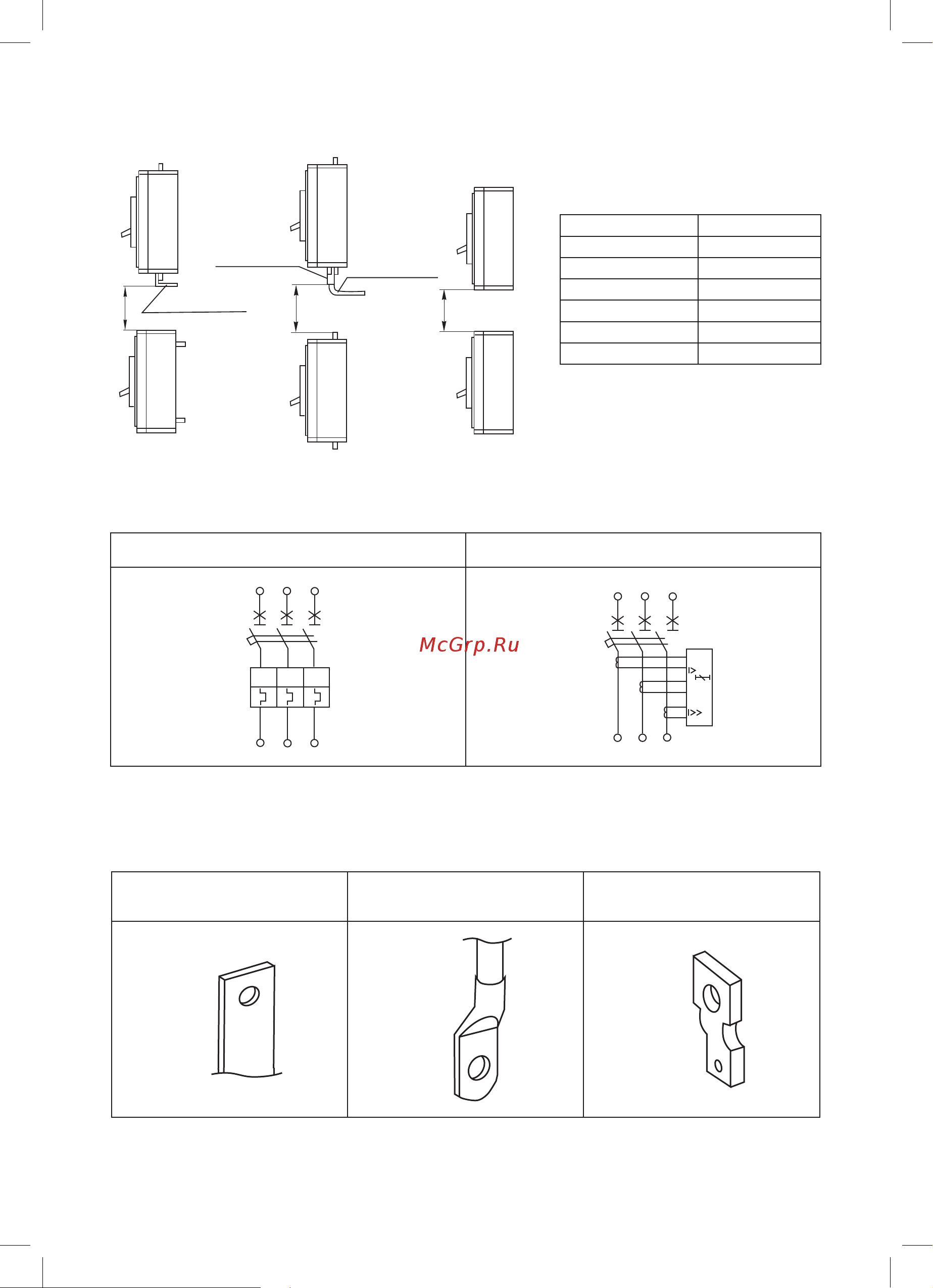

6.5 Минимальные расстояния между центрами двух вертикально установленных

выключателей.

неизолированное

присоединение

изолированный

кабель

кабельные

наконечники

Наименование Расстояние H, мм

ВА-99/125 90

ВА-99/160

105

ВА-99/250 105

ВА-99/400 140

ВА-99/800 210

ВА-99/1600 210

6.6 Подключение

Типовые схемы подключения

Термомагнитный расцепитель Микропроцессорный расцепитель

1 3 5

2 4 6

Т1

Т2

Т3

3 5

Силовая шина

Проводник с наконечником

типа ТМЛ

Внешний проводник

(в комплекте)

Внешнее подключение осуществляется с помощью стандартных внешних проводников

для ВА-99 (посеребренная медь, поставляются в комплекте с выключателем).
