1. НАЗНАЧЕНИЕ

Выключатели автоматические серии ВА-99 предназначены для нечастых оперативных

включений и отключений тока в нормальном режиме, а также защиты от токов перегрузки

и коротких замыканий распределительных сетей и электродвигателей. Выключатели могут

применяться в электроустановках с номинальным напряжением 400 В переменного тока ча-

стотой 50 Гц с токами от 12,5 до 1600 А. Выключатели ВА-99 имеют шесть исполнений корпуса.

Выключатели автоматические изготовлены в соответствии с ГОСТ 50030.2-2010

(МЭК 60947-2-2006).

Область применения: защита распределительных сетей и защита электродвигателей.

2. КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

2.1. Конструкция

Выключатель ВА-99 (см. рис.1) выполнен в виде моноблока и состоит из основания

и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель

кнопки «Тест» – проверки механизма отключения выключателя.

Основание (1) выполнено из термостойкой АВС - пластмассы не поддерживающей горе-

ние и являющейся несущей конструкцией для присоединительных зажимов (2), неподвижных

силовых контактов (3) с системой дугогашения (9), механизма управления (7), с системой

подвижных контактов (4), блока защиты от сверхтоков. Крышка закрывает все подвижные

элементы механизма управления и внутренние токоведущие части.

ВНИМАНИЕ! Рычаг выключателя имеет три положения: «ВКЛ.», «ОТКЛ.»

и «СРАБАТЫВАНИЕ». Для включения после срабатывания, необходимо перевести рычаг из

промежуточного положения в положение «ОТКЛ.», а затем – «ВКЛ.»

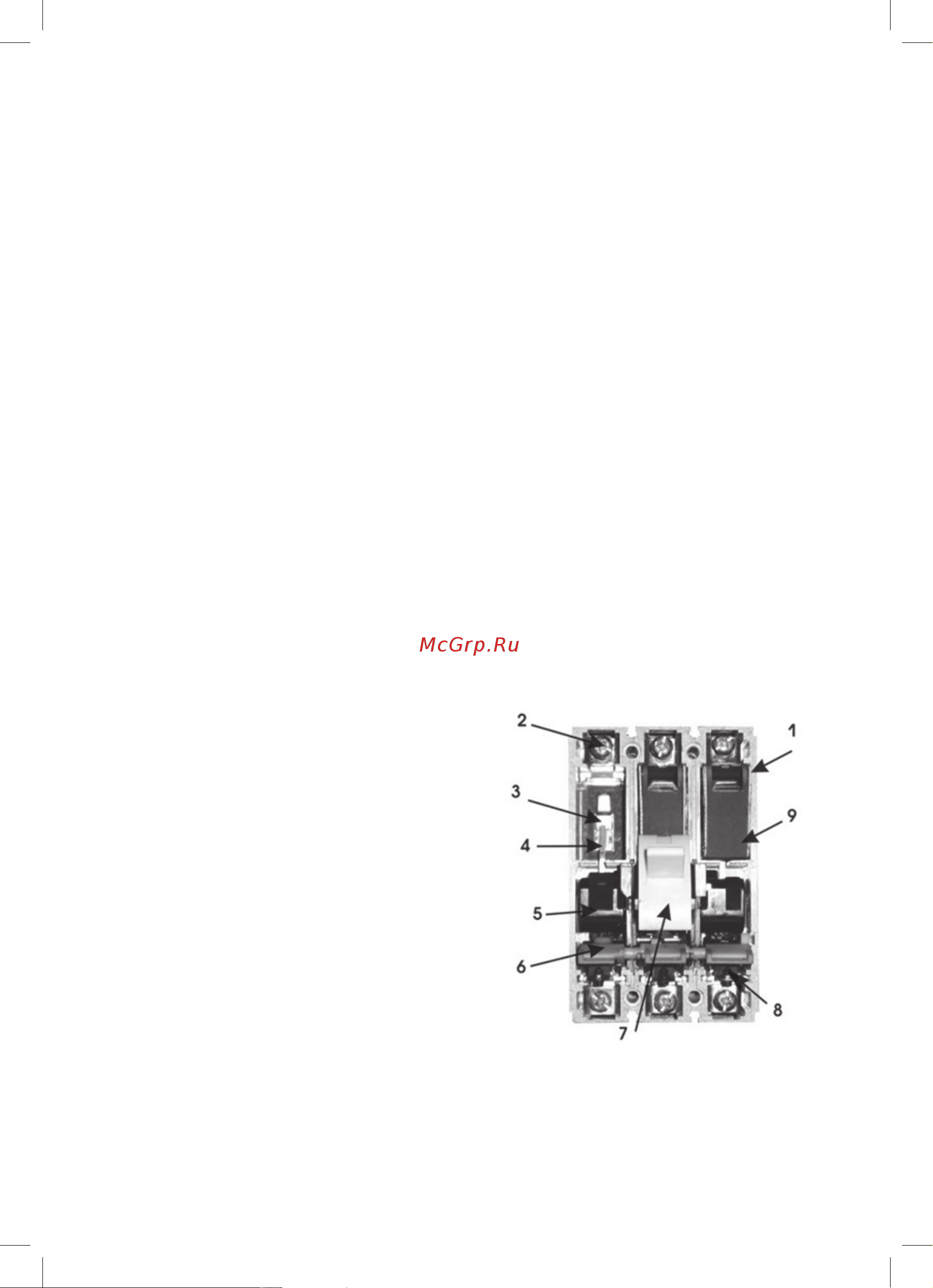

ВНУТРЕННЕЕ УСТРОЙСТВО

1. Корпус из термостойкой негорючей

АВС-пластмассы

2. Присоединительные зажимы

3. Неподвижные силовые контакты

4. Подвижные контакты

5. Изолирующая рейка

6. Плоская рейка

7. Рукоятка управления

8. Регулировочные винты

9. Дугогасительная камера
