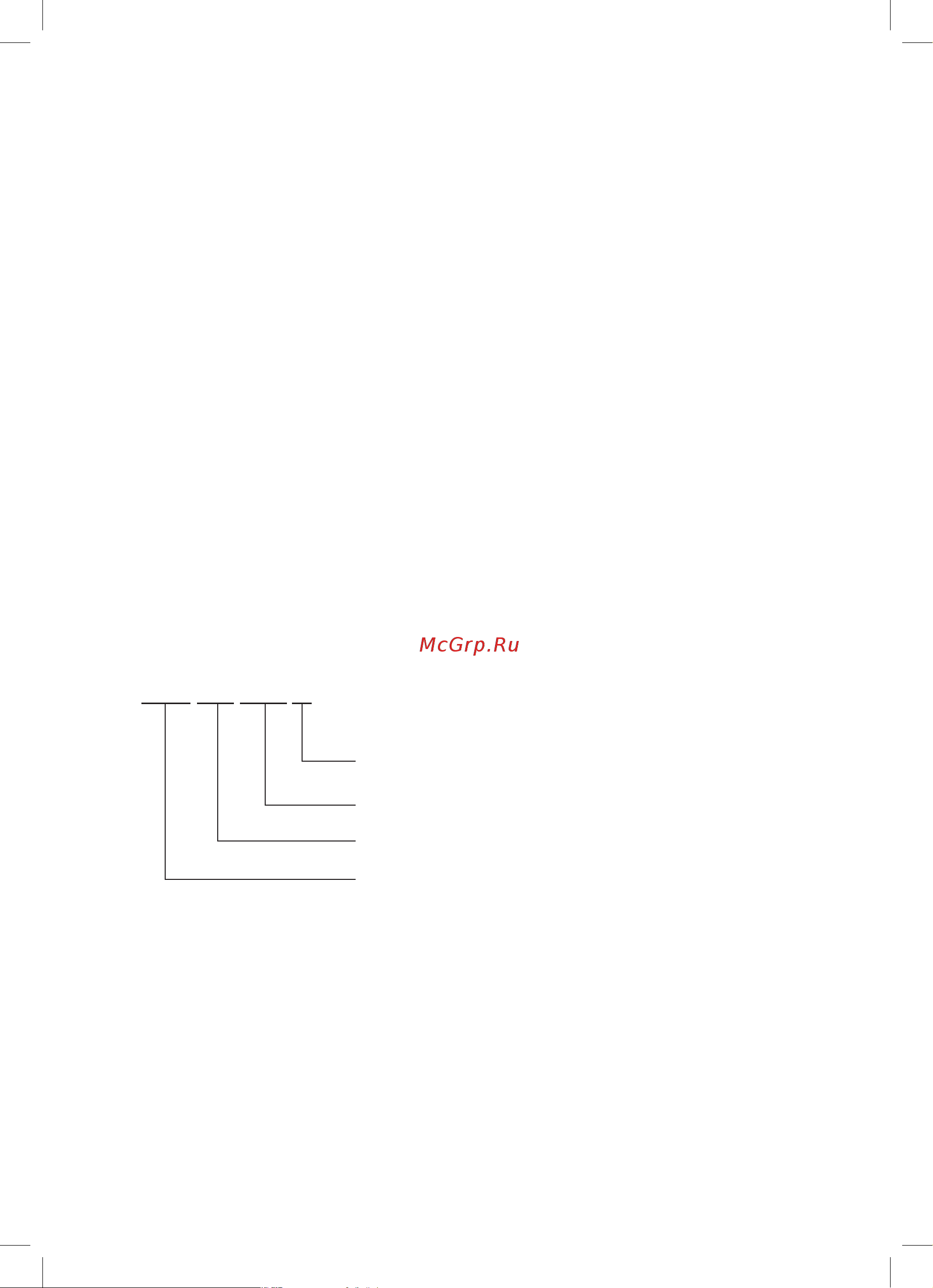

обозначение серии выключателей ВА-99

максимальный номинальный ток (корпус) Inm, A

номинальный ток расцепления In, A

количество полюсов

2.2. Принцип действия

Механизм управления выключателя построен на принципе переламывающегося рыча-

га и снабжен мощной возвратной пружиной. При взведении рукоятки механизма управле-

ния (7), приводится в движение изолирующая рейка (5), на которой закреплены пружинные

подвижные силовые контакты с гибкими соединениями. Рейка поворачивается в боковых

направляющих, обеспечивая не только замыкание подвижных и неподвижных силовых кон-

тактов, но и необходимые провалы для увеличения и выравнивания давления на подвижные

контакты. Действие возвратной пружины блокируется элементами переламывающегося ры-

чага, находящимися в этот момент на одной прямой линии опирающимися одним коленом

на выступ поворотного элемента «Сброса» и механизма управления. «Сброс» механизма

управления осуществляется посредством плоской рейки (6), на которую воздействуют че-

рез регулировочные винты (8) толкатели биметаллических пластин тепловых расцепителей

и электромагнитов защиты от коротких замыканий.

Система дугогашения выключателей весьма эффективна и в исполнениях ВА-99-125/125А

и ВА-99-160/160А - состоит из дугогасительных решеток со стальными никеллированнными

дугогасительными вкладышами: в исполнении ВА-99-25/250А и выше применены

дополнительные рассеиватели дуги в виде толстых стальных перфорированных пластин

вставленных в крышку. Тем не менее, при установке выключателей в замкнутый объем

распределительных устройств, необходимо учитывать возможность выброса вверх на

расстояние до 30 мм продуктов горения дуги, в случае срабатывания защиты от сверхтока.

Подключение проводов или шин со стороны источника питания производят на верхние

зажимы выключателей с помощью болтов или зажимов входящих в комплект поставки. Про-

вода или шины к потребителю подключают на нижние зажимы.

3. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ВА-99/ХХХ ХХХА ХP
