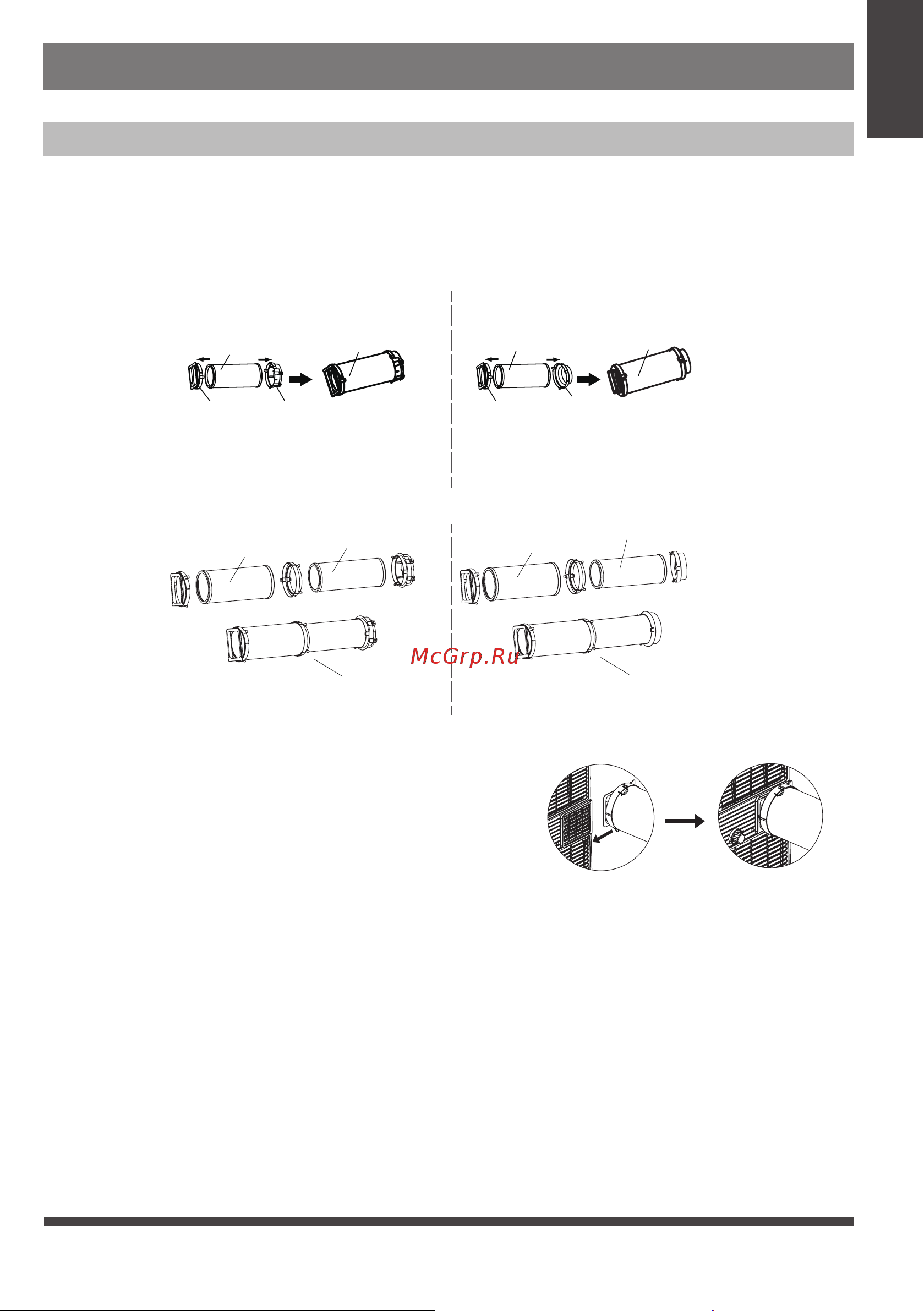

ИНСТРУКЦИЯ ПО МОНТАЖУ
УСТАНОВКА НА СТЕНЕ
Шаг 1. Подготовка выпускного шланга
Вставьте выпускной шланг (или удлиненный выпускной шланг) в переходник заслонки окна (или
в настенный выпускной переходник) и переходник блока, закрепите эластичными фиксаторами
адаптеров.
Или
Установка в окне Установка на стене
Установка в окне Установка на стене
Выпускной шланг
Удлиненный
выпускной шланг
Узел выпускного
шланга
Выпускной
шланг
Удлиненный
выпускной шланг
Узел выпускного шланга
Переходник
блока
Переходник заслонки
окна
Выпускной шланг
Узел выпускного
шланга
Узел выпускного
шланга
Переходник
блока
Настенный выпускной
переходник А
Выпускной шланг
Шаг два. Установите выпускной шланг
в блок
Протолкните выпускной шланг в воздуховыпускное
отверстие блока в направлении стрелки.
Шаг три. Подготовка регулируемой заслонки окна
1. Выведите свободный конец выпускного шланга в окно и закройте оконный проем для предотвра-
щения попадания в помещение воздуха с улицы.
2. При желании, прикрепите предохранительную скобу 2 винтами, как показано на рисунке.
Или
Установка в окне Установка на стене
Установка в окне Установка на стене
Выпускной шланг
Удлиненный
выпускной шланг
Узел выпускного
шланга
Выпускной
шланг
Удлиненный
выпускной шланг
Узел выпускного шланга
Переходник
блока
Переходник заслонки
окна
Выпускной шланг
Узел выпускного
шланга
Узел выпускного
шланга
Переходник
блока
Настенный выпускной
переходник А
Выпускной шланг
