Инструкция
по монтажу
ИНСТРУКЦИЯ ПО МОНТАЖУ
макс. 120 см
мин. 30 см
Положение дюбелей
Крышка
переходника
Настенный
выпускной
переходник В
2 винта
Предохранительная
скоба
2 винта
Предохра-
нительная
скоба

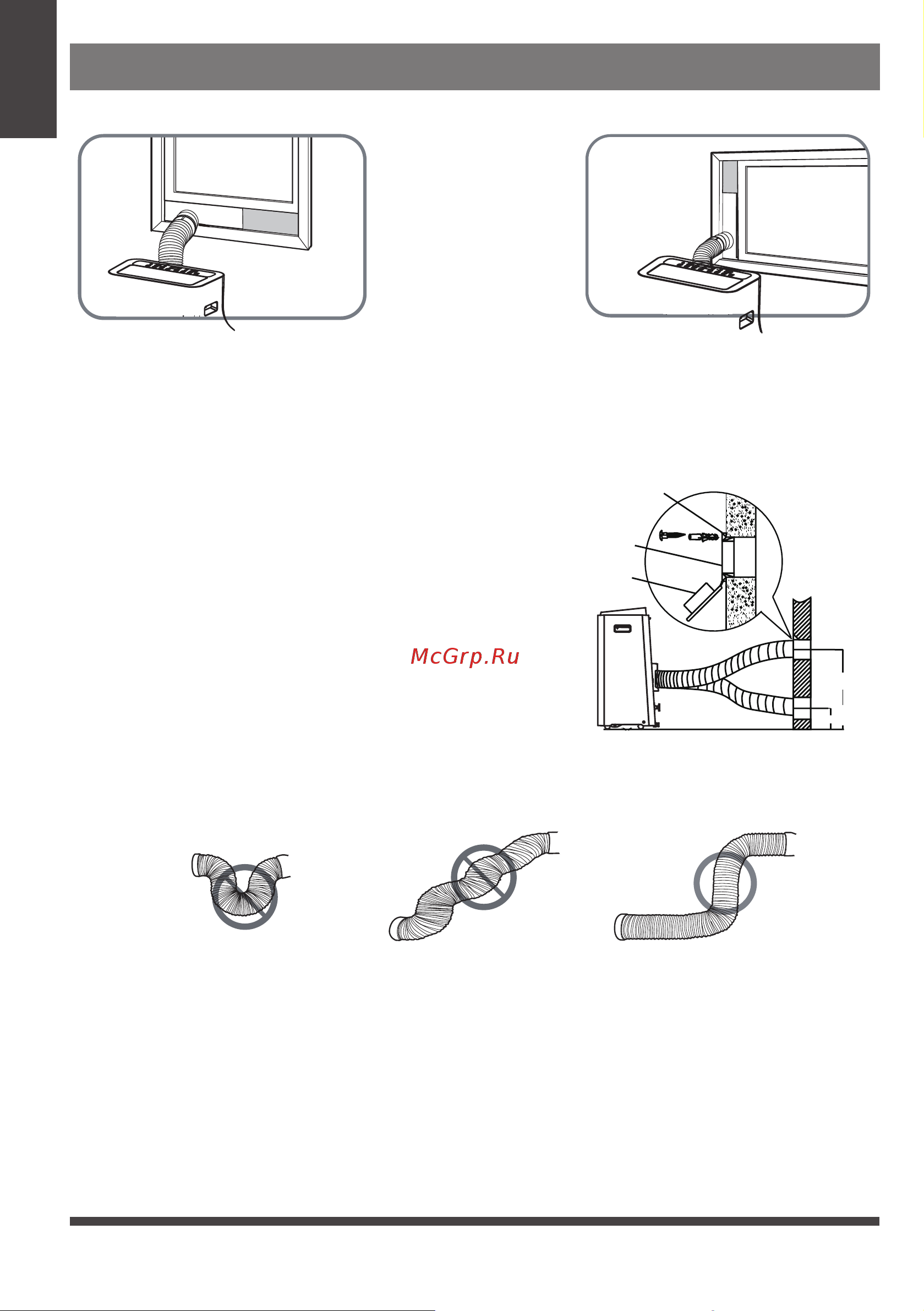

3. Вставьте переходник заслонки окна в заслонку.
Метод 2. Настенная установка (для некоторых моделей)
1. Вырежьте в стене отверстие диаметром 125 мм для настенного выпускного переходника В.
2. Прикрепите настенный выпускной переходник В к
стене с помощью четырех дюбелей и винтов, входя-
щих в комплект поставки.
3. Присоедините выпускной шланг (с настенным вы-
пускным переходником А) к настенному выпускно-
му переходнику В.
ПРИМЕЧАНИЕ. Для правильной работы не используйте
шланг чрезмерной длины и не сгибайте его. Чтобы вы-
пускная система работала должным образом, рядом с
воздуховыпускным отверстием выпускного шлага (на
расстоянии до 500 мм) не должно быть препятствий.
Все иллюстрации в этой инструкции приведены лишь
в качестве примера. Ваш кондиционер может несколь-
ко отличаться. Принимать в расчет следует реаль-
ные конструктивные особенности устройства.
макс. 120 см
мин. 30 см
Положение дюбелей
Крышка
переходника
Настенный
выпускной
переходник В
2 винта
Предохранительная
скоба
2 винта
Предохра-
нительная
скоба
макс. 120 см
мин. 30 см
Положение дюбелей
Крышка
переходника
Настенный
выпускной
переходник В
2 винта
Предохранительная
скоба
2 винта
Предохра-
нительная
скоба
ИЛИ
Auto
Heat
Wireless
Индикатор
питания
Индикатор
работы по
таймеру
(таймер устанавливается
только с помощью пульта ДУ)
