Era PRO ВА88-35М 3Р 250А 35кА, Б0051936 Инструкция к товару онлайн [3/8] 822415
![Era PRO ВА88-35М 3Р 250А 35кА, Б0051936 Инструкция к товару онлайн [3/8] 822415](/views2/2055494/page3/bg3.png)

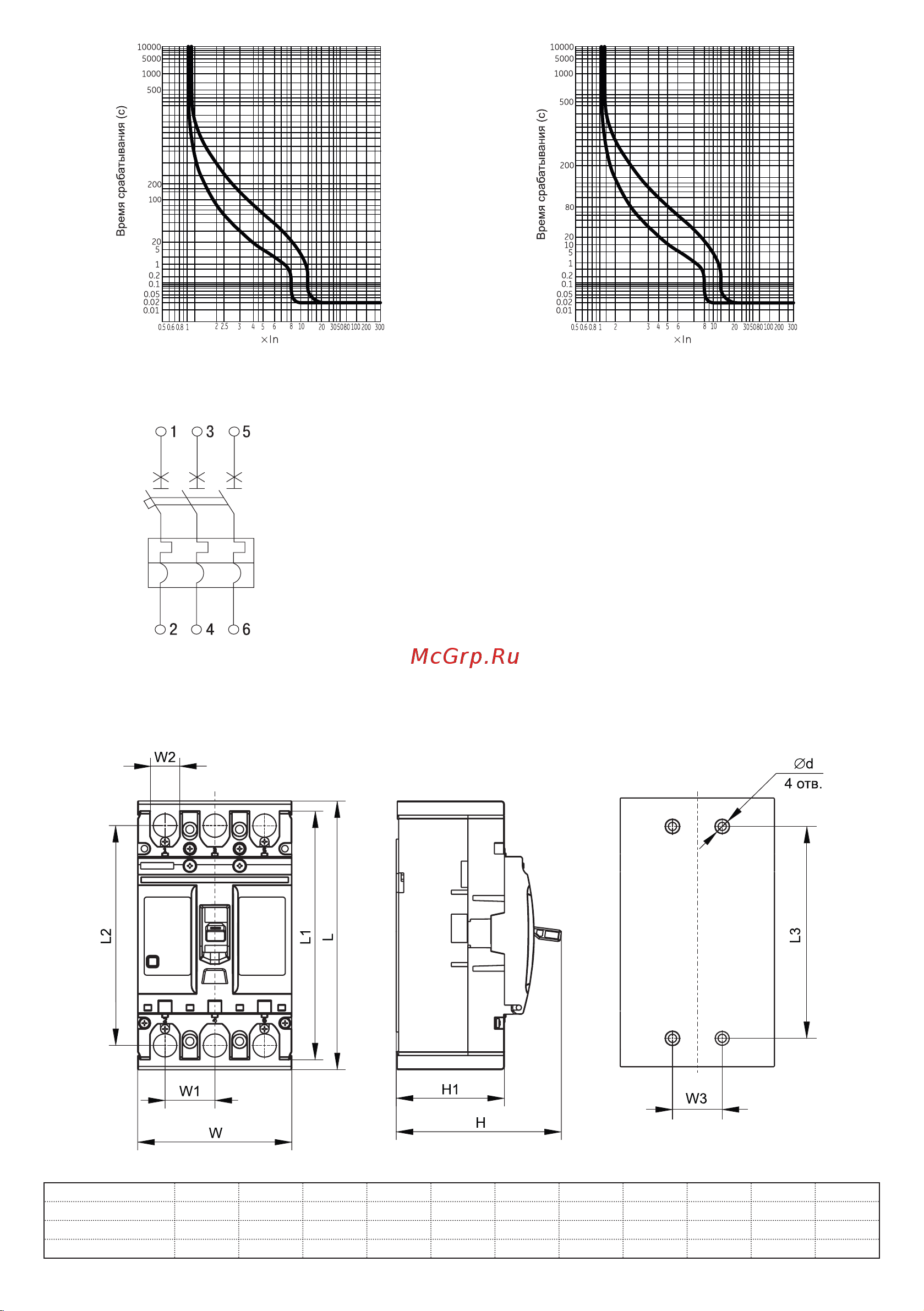

Рисунок 2в - Времятоковые характеристики выключателей
ВА88-35М
Рисунок 2г - Времятоковые характеристики
выключателей ВА88-37М
Рисунок 3 – Электрическая схема выключателя
с тепловым и электромагнитным расцепителем.
2.7. Схема электрическая принципиальная выключателей приведена в таблице 3.
2.8. Габаритные и установочные размеры выключателей приведены на рисунке 4 и в таблице 3.
Таблица 3
Тип выключателя L L1 L2 L3 W W1 W2 W3 H H1 d
ВА88-32М 164 150 131 129 92 30 18 30 100 65 4.5
ВА88-35М 180 165 146 126 107 35 24 35 100 68 4.5
ВА88-37М 285 257 223 194 150 48 33 44 150 100 7
30
50
300
400
450
150
120
170
30
50
12
0
300
400
450
2
