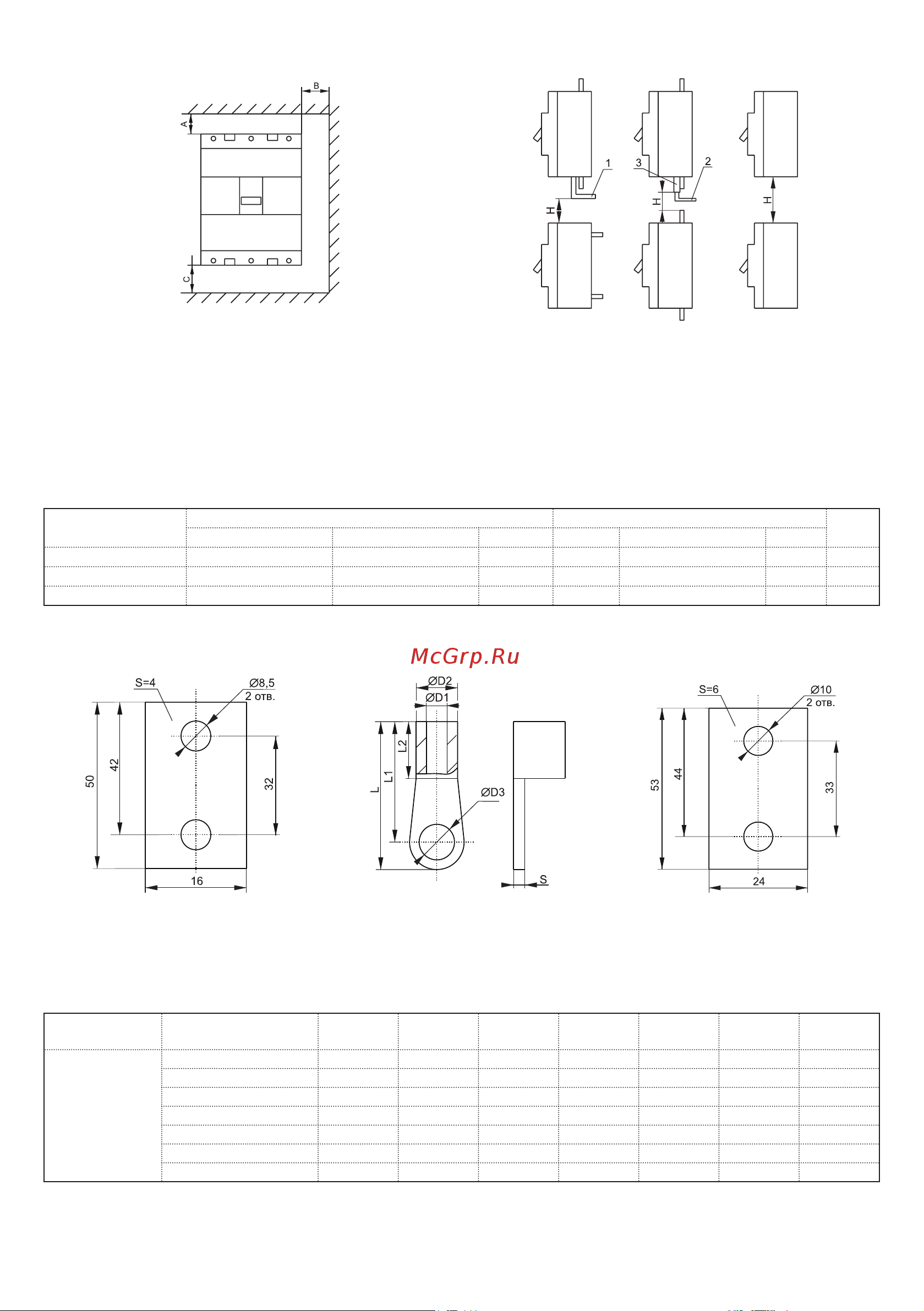

2.9. Минимальные расстояния установки выключателей приведены на рисунках 5-6 и в таблице 4.

Рисунок 5 – Минимальные расстояния установки

выключателей в щите.

Рисунок 6 – Минимальные расстояния между двумя

вертикально установленными выключателями.

1. Неизолированное присоединение

2. Изолированный кабель

3. Кабельные наконечники

Таблица 4

Тип выключателя Установка в металлическом заземленном щите Установка в изолированном щите Н, мм

А, мм В, мм С, мм А, мм В, мм С, мм

ВА88-32М 25 20 20 25 0 20 90

ВА88-35М 35 25 20 35 0 25 140

ВА88-37М 35 25 20 35 0 25 140

2.10. Размеры наконечников-переходников для выключателей приведены на рисунке 7 и в таблице 5.

Рисунок 7а – Наконечник переходник

для ВА88-32М

Рисунок 7б – Наконечник переходник

для ВА88-35М

Рисунок 7в – Наконечник переходник

для ВА88-37М

Таблица 5

Тип

выключателя

номинальный ток, А D1, мм D2, мм D3, мм L, мм L1, мм L2, мм S, мм

ВА88-35М

63 7 9 8 31 24 10 1

80 8 11 8 32 25 10 1,5

100 10 13 10 38 38 13 1,5

125 10 13 10 38 38 13 1,5

160 14 18 10 39 30 14 2

200 14 18 10 39 30 14 2

250 16 20 10 40 31 15 2
