МодульныесистемыMeibesдляБТПикотельныхдо2,8мВт(100м

/ч),PN6-10

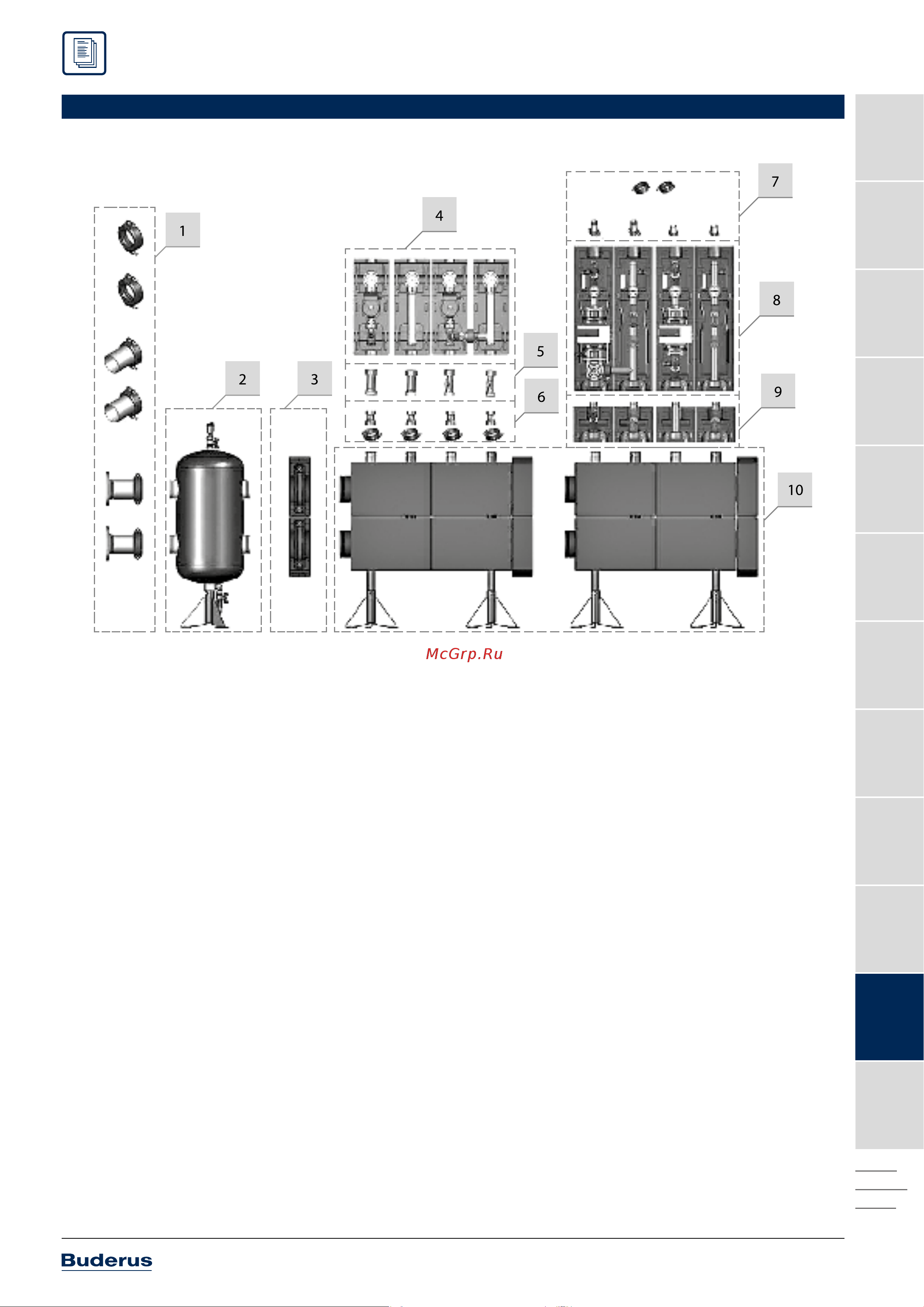

Правилакомплектациисистемы:

1. Концевики для подключения котла к распределительной сис-

теме (муфта Victaulic, переход на сварку, переход на плоский

фланец – сверху вниз соответственно).

Примечание: гидравлическая стрелка и распределительные кол-

лектора снабжены патрубками Victaulic (с желобами по внешнему

диаметру патрубка). Эти патрубки предназначены для соединения

этих элементов между собой, присоединения к источнику тепла и

монтажа к распределительным коллекторам насосных групп. Для

соединения 2-х патрубков Victaulic, требуется специальная муф-

та с впрессованным кольцевым уплотнением. Муфта не входит в

комплект поставки гидрострелок и распредколлекторов.

2. Гидравлическая стрелка. Предназначена для гидравлического

разделения источников и потребителей тепла. Обеспечивает

экономичность использования энергоносителей и ресурса обо-

рудования. Все трубопроводные подключения заканчиваются

патрубками Victaulic.

3. Муфты Victaulic с теплоизоляцией. Предназначены для присо-

единения распределительного коллектора к гидравлической

стрелке.

4. Насосные группы Ду 25, 32 мм, V-UK (прямая)/V-MK (смеси-

тельная). Со стороны подключения к коллектору – резьба НР

1 1/2" (требуют обязательного наличия перехода на Victaulic –

поз. 6). Со стороны подключения к потребителю – резьба ВР 1"

или ВР 1 1/4".

5. Вставки под насосные группы V-UK/V-MK. Для насосной группы

V-MK вставка снабжена отсечными шаровыми кранами для полного

отсечения насоса от отопительного/котлового контуров. Вставка

для V-UK шаровых кранов не имеет. Она только выравнивает по вы-

соте группу V-UK относительно группы V-MK со вставкой.

6. Переходники с 1 1/2" на систему Victaulic Ду 50 мм. Необходи-

мы для соединения насосных групп V-UK.V-MK (Ду 25, 32 мм) с

посадочными патрубками распределительного коллектора.

7. Концевики для насосных групп FL-UK/FL-MK (Ду 40, 50, 65 мм):

муфта Victaulic (в самом верху), переход на наружную резьбу, пе-

реход на сварку - слева на право.

8. Насосные группы FL-UK (прямая группа) и FL-MK (с 3-х ходо-

вым смесителем) с проходными сечениями Ду 40, 50, 65 мм. Со

стороны подключения к коллектору заканчиваются патрубком

Ду 50 с муфтой Victaulic. Со стороны подключения к потребителю

труба имеет жёлоб Victaulic по наружной стороне соотв. диаме-

тра. Для подключения потребителя требуется один из концеви-

ков поз. 7.

9. Вставки под насосные группы FL-UK/FL-MK. Для насосной

группы FL-UK вставка поставляется с одним вентилем плавного

закрытия, а для FL-MK – с двумя. Все вставки поставляются с те-

плоизоляцией и муфтой Victaulic со стороны подключения к кол-

лектору.

10. Напольные модули распределительного коллектора большой

мощности. Поставляются различной пропускной способности

(до 2,8 МВт) и бывают 2-х типов – на 2 и на 3 контура. Это позво-

ляет создавать коллектора с любым количеством посадочных

мест для насосных групп – от 2-х до бесконечности. Присоедини-

тельная муфта с заглушкой для объединения коллекторов по-

ставляется вместе с модулем коллектора.

Примечание: Отсечные вставки поз.5 и 9 обязательны для ком-

плектации подведомственных котельных. Во всех остальных

случаях – на усмотрение монтажной организации.

Системыбыстрогомонтажа

Насосные группы, гребёнки, гидравлические стрелки
