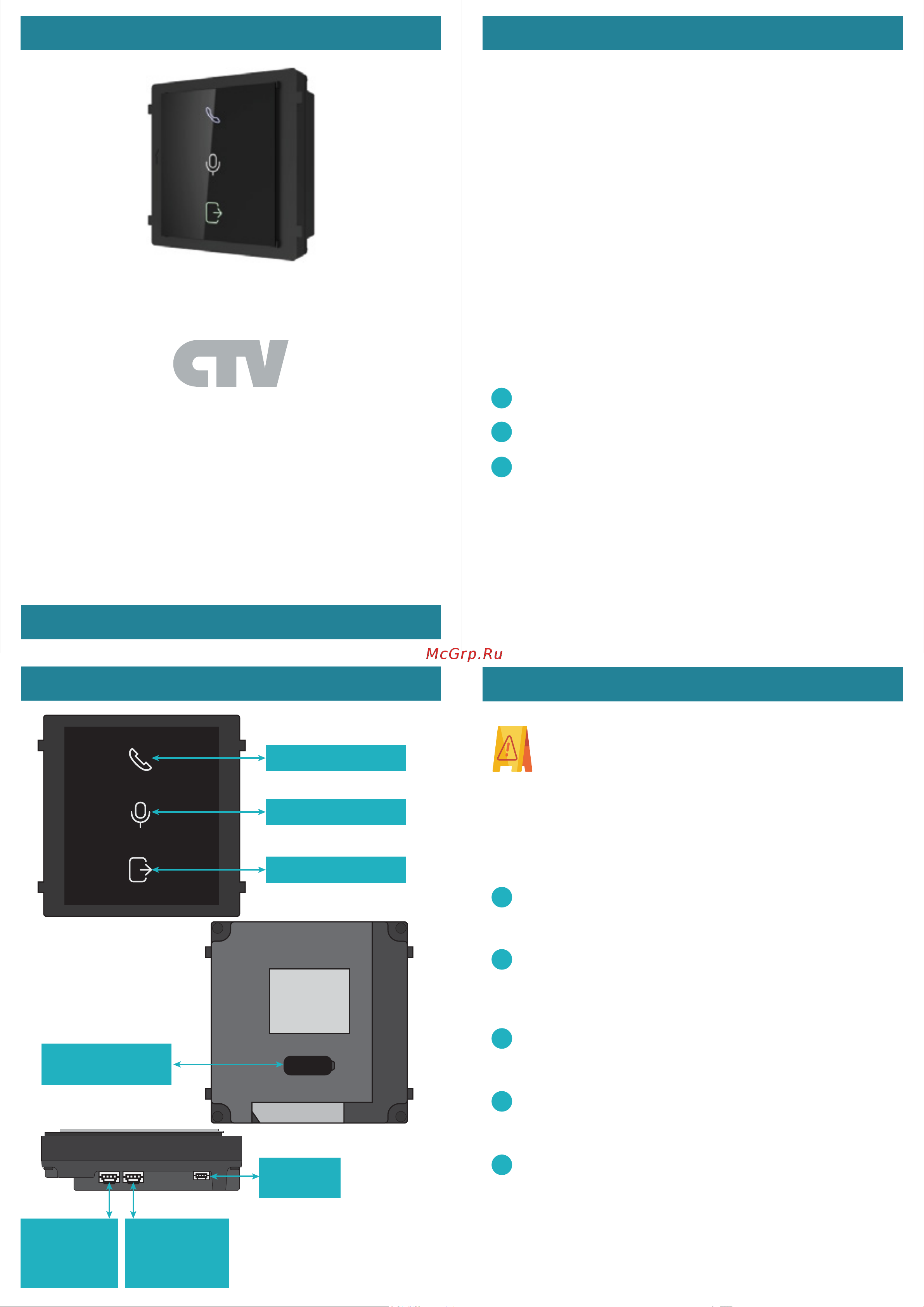

CTV -IP-UIND 4100110 Краткое руководство онлайн

CTV -IP-UIND 4100110 Краткое руководство онлайн
Перед вами - устройство, которое поможет
вашим гостям. Суб-модуль индикаторный
предназначен для подключения к вызывной
панели CTV-UCAM и обеспечивает визуализацию
различных состояний домофонной системы.
Теперь ваши гости смогут легко понять
обрабатывается ли вызов, есть ли ответ на
вызов, была ли открыта дверь.
ОПИСАНИЕ
Суб-модуль CTV-IP-UIND
Краткая инструкция по эксплуатации
Гарантийный талон
Комплектация
Суб-модуль индикаторный выполнен в стандартном форм-фак-
торе, который позволяет установить его в специальную
монтажную рамку вместе с вызывной панелью CTV-UCAM.
Суб-модуль подключается к вызывной панели или впереди
стоящему суб-модулю 4х проводным интерфейсом, причем
питание модуля также осуществляется по этой линии. Модуль
оснащен тремя световыми индикаторами, каждый из которых
сигнализирует о том или ином состоянии домофонной системы.
1
2
3
НАЧАЛО РАБОТЫ
СПАСИБО, ЧТО ВЫБРАЛИ CTV!
CTV-IP-UIND
КОНСТРУКЦИЯ СУБ-МОДУЛЯ
Подготовительные работы перед установкой модуля желатель-
но проводить во время строительных и электромонтажных
работ.
Порядок монтажа:
ВАЖНО: Обязательно отключите электропитание
перед монтажом!
МОНТАЖ
Если вы не уверены в своих силах - рекомендуем доверить
установку суб-модуля квалифицированным специалистам.
1
2
3
4
5
Перед установкой суб-модуля, задайте ему уникальный
номер, используя DIP-переключатели под резиновой
заглушкой на задней стороне суб-модуля.
Используя 4х проводный коннектор из комплекта
поставки монтажной рамки, подключите суб-модуль к
вызывной панели через соответствующий разъём
«Вход».
Суб-модуль должен быть установлен в свободную нишу
монтажной рамки вместе с вызывной панелью, к которой
его планируется подключать.
Закрепите переднюю часть монтажной рамки к её
основанию, используя шестигранный ключ из комплекта
поставки монтажной рамки.
После этого можно подавать питание.
Разъём для
подключения
вызывной
панели (вход)
Разъём для
подключения
вызывной
панели (выход)
Сервисный
порт
DIP-переключатели
под заглушкой
Индикатор вызова
Индикатор разговора
Индикатор замка
