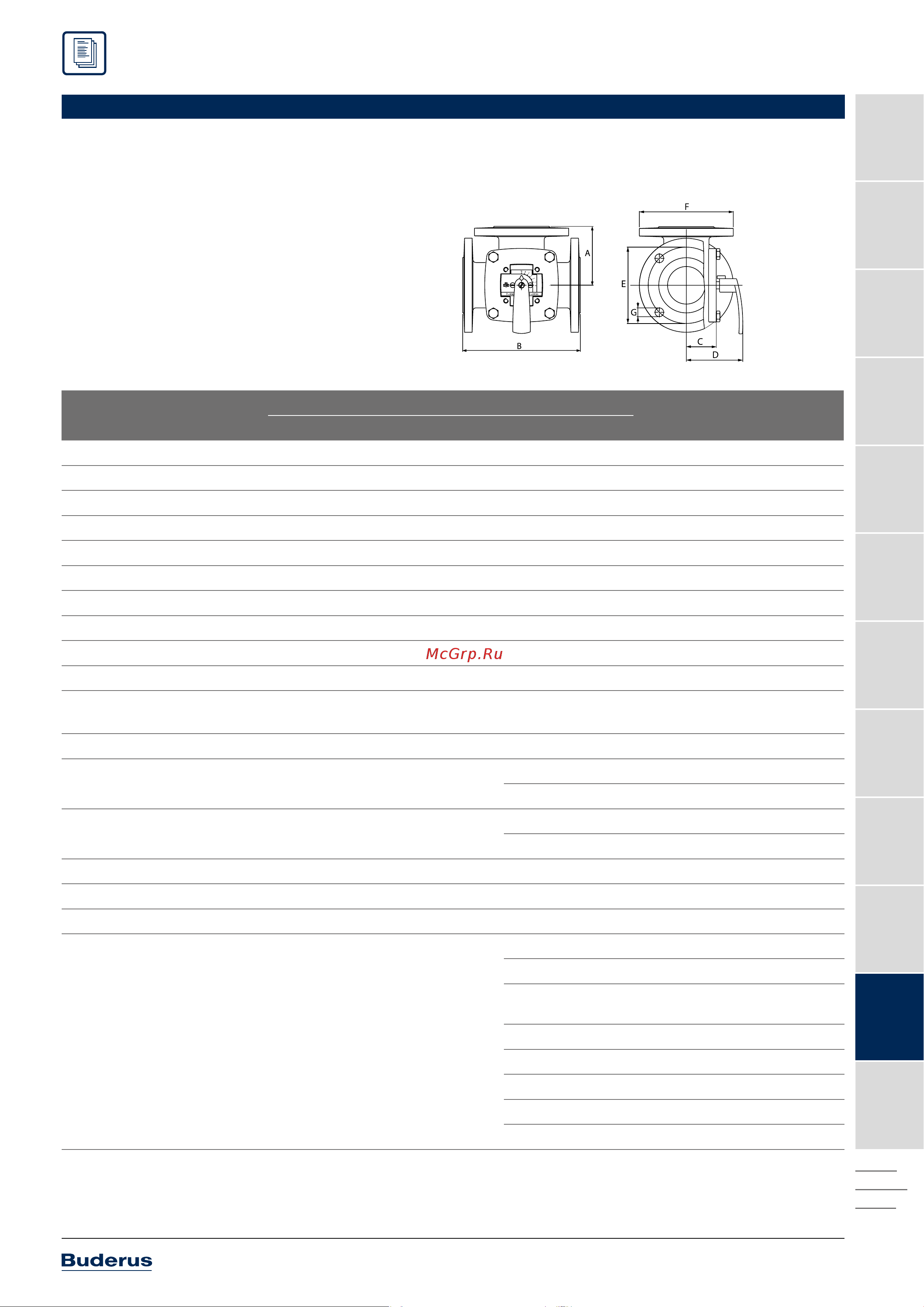

СмесительныйклапанESBE.Серия3F
Подходящиеприводы:
• Серия ARA600<DN50
• Серия CRA 110
• Серия CRA 120
• Серия CRB 100
• Серия 90
• Серия 90К
Серия 3F – это 3-ходовые клапаны с подсоединением к фланцу
PN6 для смешивания и отвода вплоть до 6 бар. Клапаны сделаны
из литого высокопроизводительного чугуна, позволяющего их
использование в системах отопления и охлаждения. Серия 3F
доступна в типоразмерах DN20-150. В комплект поставки входит
фланец PN6 для фланцевой трубы PN6.
Техническиеданные:
Модель Kvs DN
Размеры
Масса, кг Артикул №A B C D E F G
3F 20 12 20 70 140 40 82 65 90 4x11,5 3,5 11100100
3F 25 18 25 75 150 40 82 75 100 4x11,5 4,0 11100200
3F 32 28 32 80 160 40 82 90 120 4x15 5,9 11100300
3F 40 44 40 88 175 40 82 100 130 4x15 6,8 11100400
3F 50 60 50 98 195 50 92 110 140 4x15 9,1 11100600
3F 65 90 65 100 200 52 95 130 160 4x15 10,0 11100800
3F 80 150 80 120 240 63 106 150 190 4x18 16,2 11101000
3F 100 225 100 132 265 73 116 170 210 4x18 21,0 11101200
3F 125 280 125 150 300 80 123 200 240 8x18 27,0 11101400
3F 150 400 150 175 350 88 130 225 265 8x18 37,0 11101600
Класс давления PN6
Температура теплоносителя
макс.: +110 °C
мин.: -10 °C
Дифференциальное падение давления
DN 20-50, макс.: 50 кПа
DN 65-150, макс.: 30 кПа
Утечка через закрытый клапан, в % от потока 1.5 %
Диапазон Kv/Kv мин 100
Соединения Фланцевое, в соответствии с: EN 1092-2
Материал
Корпус клапана: Литой чугун, EN–JL 1030
Золотник DN 20-25: латунь, CW 614N
Золотник DN 32-150:
латунь, CW 614N и нержавеющая сталь
Втулка DN 20-25: пластик
Втулка DN 32-150: латунь DZR,CW602N
Пластина со шкалой DN 20-25: цинк
Пластина со шкалой DN 32-150: литой чугун
Уплотнительные прокладки: EPDM
Трубнаяарматура
Трехходовые, двухходовые, линейные клапаны
