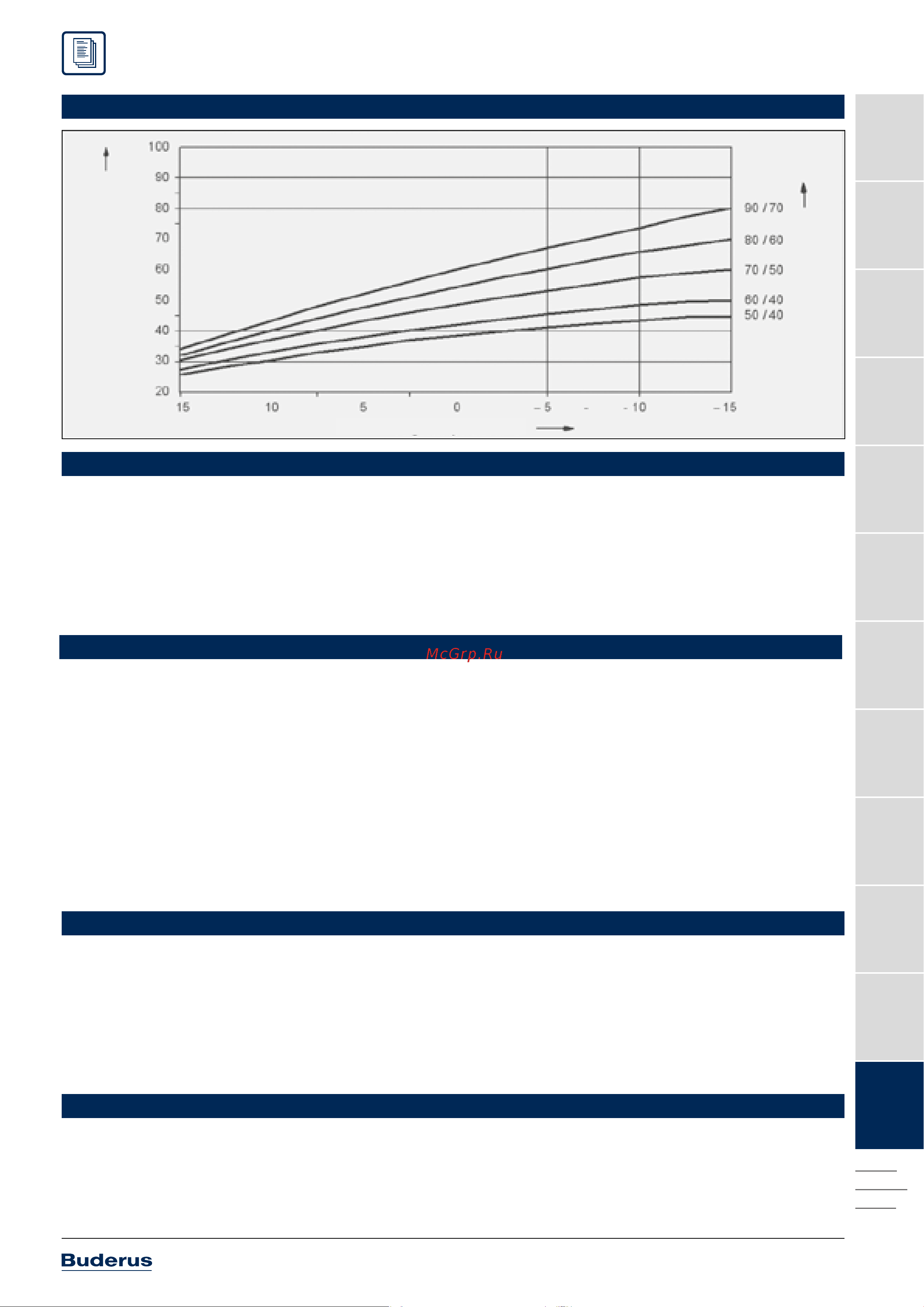

Параметрыотопительныхкотлов

Общиеположения

Коэффициентполезногодействия

ПотериприэксплуатационнойготовностиqB

ТемпературадымовыхгазовtAG

Температура подающей/обратной линии,°С

Средняя температура котловой воды,°С

Температура наружного воздуха, °С

В этом Рабочем листе приведены сле ду-

ю щие параметры котлов

- коэффициент полезного действия

- потери при эксплуатационной готов-

ности qB

- температура дымовых газов tAG

в виде усредненных значений для всех ти-

поразмеров каждой серии отопительных

котлов Будерус. Параметры приведены в

виде графиков в зависимости от средней

температуры котловой воды или от темпе-

ратуры в обратной линии котла. С помо-

щью этих диаграмм можно определить

соответствующее значение для любого

рабочего состояния отопительного котла.

На графиках показана зависимость меж-

ду наружной температурой или вытекаю-

щей из нее нагрузки на отопительный кон-

тур и средней температурой в греющем

контуре или котловой воды. Поэтому с по-

мощью приведенных диаграмм можно

определить соответствующие параметры

при любой наружной температуре (макси-

мальной температуре воды в греющем

контуре).

Коэффициент полезного действия котла

определяется как отношение выходной

тепловой мощности (отопительной мощ-

ности) к подводимой тепловой мощности

(мощности сжигания). Коэффициент по-

лезного действия всегда относится к но-

минальной мощности, и поэтому измеря-

ется в установившемся состоянии при не-

прерывном режиме горения. Общую те-

пловую мощность теплогенераторов

более 70 кВт следует распределять на не-

сколько теплогенераторов или использо-

вать горелку с бесступенчатым или мно-

гоступенчатым регулированием. Это тре-

бование для соответствующих котлов

учитывается в изображении многоступен-

чатого режима. В этом случае на диаграм-

ме коэффициента полезного действия

для частичной нагрузки (ступень 1) и пол-

ной нагрузки (ступень 1 и 2) показаны раз-

личные кривые. При этом для определе-

ния кривой с частичной нагрузкой отопи-

тельный котел, как правило, работает в

непрерывном режиме с 60% от номиналь-

ной мощности котла. В отопительных кот-

лах, оснащенных вентиляторными горел-

ками, имеется, в отличие от котлов с го-

релкой без вентилятора, возможность ре-

гулирования мощности котла на горелке.

Чтобы иметь представление о коэффици-

енте полезного действия для мощностей,

отличных от номинальной, здесь допол-

нительно к графику зависимости кпд кот-

ла от котловой температуры приведена

зависимость кпд от заданной мощности

котла (нагрузки на котел). Замеры приве-

дены для отопительного контура с темпе-

ратурами 80 / 60 °С и средней температу-

ры котловой воды 70 °С. Отдельные зна-

чения этой кривой соответствуют правой

конечной точке соответствующей диа-

граммы в зависимости от температуры

котловой воды

Потери при эксплуатационной готовности

– это процентная часть мощности сгора-

ния, которая отдается в период эксплуа-

тационной готовности – т.е. при неработа-

ющей горелке во время включения котла

- через его поверхность окружающему

воз-духу вследствие излучения и конвек-

ции. Кроме лучистых потерь к потерям

эксплу-атационной готовности относится

также охлаждение теплогенератора из-за

посто-янно присутствующей тяги в дымо-

вой тру-бе, т.е. из-за существующих по

этой при-чине внутренних циркуляцион-

ных потерь. Для котлов с горелкой без

вентилятора (атмосферные газовые кот-

лы) для заме-ров потерь при эксплуатаци-

онной готов-ности на стенде была уста-

новлена тяга в дымовой трубе 3 Па. При-

веденные значе-ния определялись, как

правило, без за-порного клапана дымо-

вых газов. Для кот-лов с вентиляторной

горелкой напор в конце котла настраи-

вался в соответствии с необходимым зна-

чением. Настройки процесса горения

были выполнены со-гласно EN 303.

Замеры температуры дымовых газов про-

изводились на измерительном участке на

выходе из котла. Она зависит от темпера-

туры котловой воды, заданной мощности

котла (нагрузки на котел), а также степени

его чистоты. Приведенные данные заме-

ров всегда касаются чистого котла и дей-

ствительны для стационарного (устояв-

шегося) режима. Температура дымовых

газов приведена, с одной стороны, в зави-

симости от температуры котловой воды,

и, с другой стороны, в зависимости от на-

грузки на котел.

Приложение РабочийлистК5

Параметры отопительных котлов
