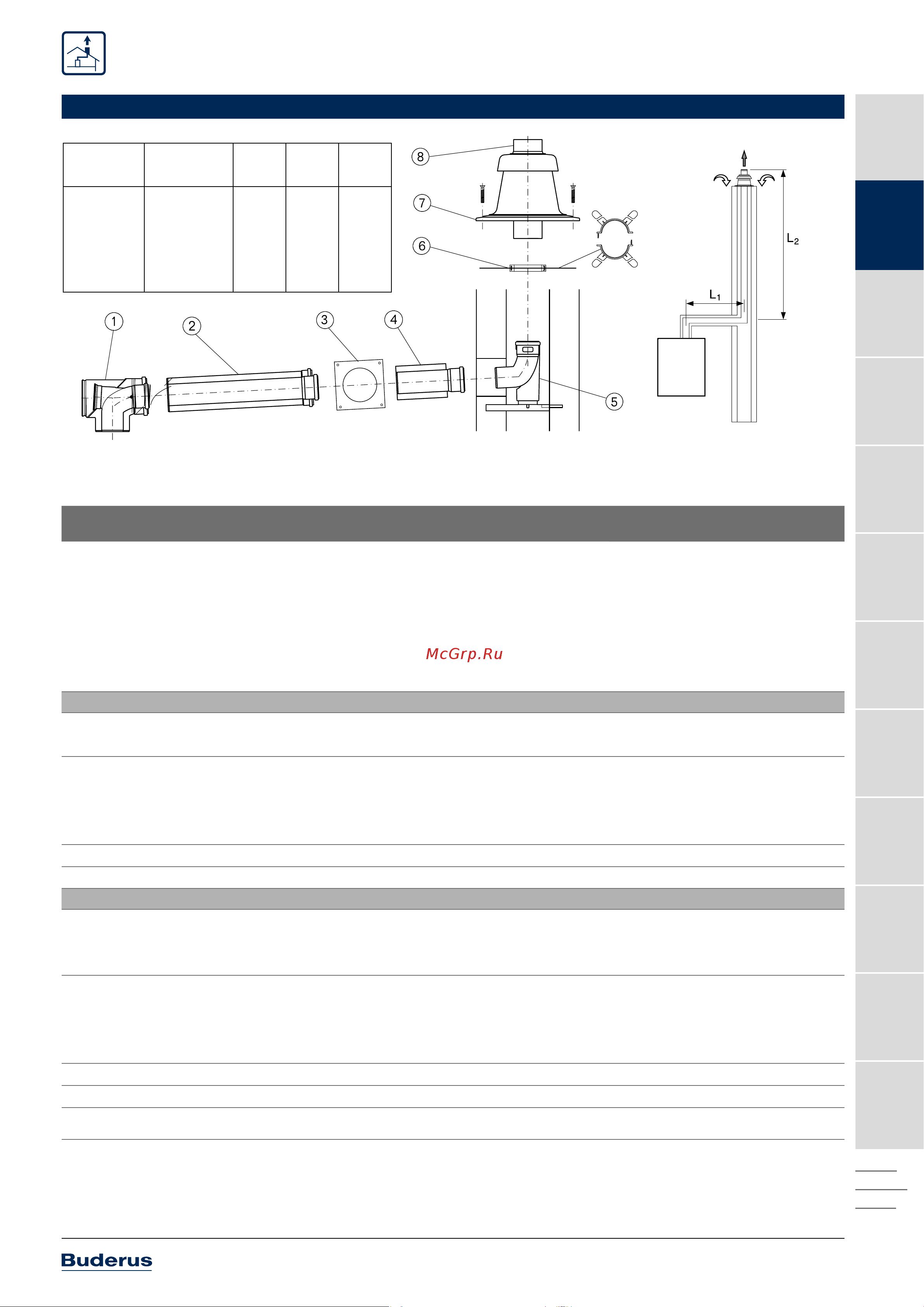

Logamaxplus GB162

Настенный · Газовый · Отопительный конденсационный · 70-100 кВт

БазоваякомплектацияGA-K·ДляGB162

Максимально допустимая общая длина L

при прямой прокладке дымохода

см. таблицу вверху слева

(L = L1 + L2)

Мощность,

кВт

Квадратная

шахта

70 85 100

L, м

140

150

160

170

180

200

Каждый дополнительный поворот трубы на 90° уменьшает

общую длину на 1,5 м.

Поз. Обозначение Описание Артикул №

Базовая комплектация GA-K содержит:

Концентрический отвод со смотровым люком

Концентрическая труба, 500 мм

Декоративная панель

Концентрический проход через стену

Отвод 87° с подпоркой и опорным

кронштейном

Распорки (6 шт.)

Покрытие шахты

Оголовок трубы 500 мм, ∅ 110 мм

•∅ 110/160 мм в горизонтальном

участке

•∅ 110 мм в шахте

• Для концентрических каналов

воздух/дымовые газы на дымоходе

с противоточной вентиляцией в

шахте

• Из полипропилена PP/

оцинкованной стали (белая)

87094054

Комплектующие при прокладке в помещении

- Концентрическая труба

• ∅ 110/160 мм

500 мм 87090370

1000 мм 87090372

- Концентрический отвод

• ∅ 110/160 мм

87° 87090284

45° 87090282

30° 87090281

15° 87090280

- Концентрический отвод со смотровым люком

• ∅ 110/160 мм

87° 87090220

Концентрическая труба со смотровым люком

• ∅ 110/160 мм

87090210

Комплектующие при прокладке в шахте

- Дымовая труба

• ∅ 110 мм

500 мм 7738112679

1000 мм 87090404

2000 мм 7738112681

- Отвод

• ∅ 110 мм

87° 87090309

45° 87090305

30° 87090300

15° 87090296

- Труба со смотровым люком

• ∅ 110 мм

87090236

- Распорка

•∅ 110 мм

4 шт. 87090421

Покрытие шахты из нержавеющей стали,

с оголовком

87090750
