3.1 Интерфейс CC-Link

Порт Modbus RS485 представляет собой 5-контактные винтовые клеммы, а

определение его контактов приведено в таблице ниже:

Контакт

Определение

Описание

Сигнал DA

Сигнал DB

Сигнальное заземление

SLD

Заземление экрана

Защита заземления

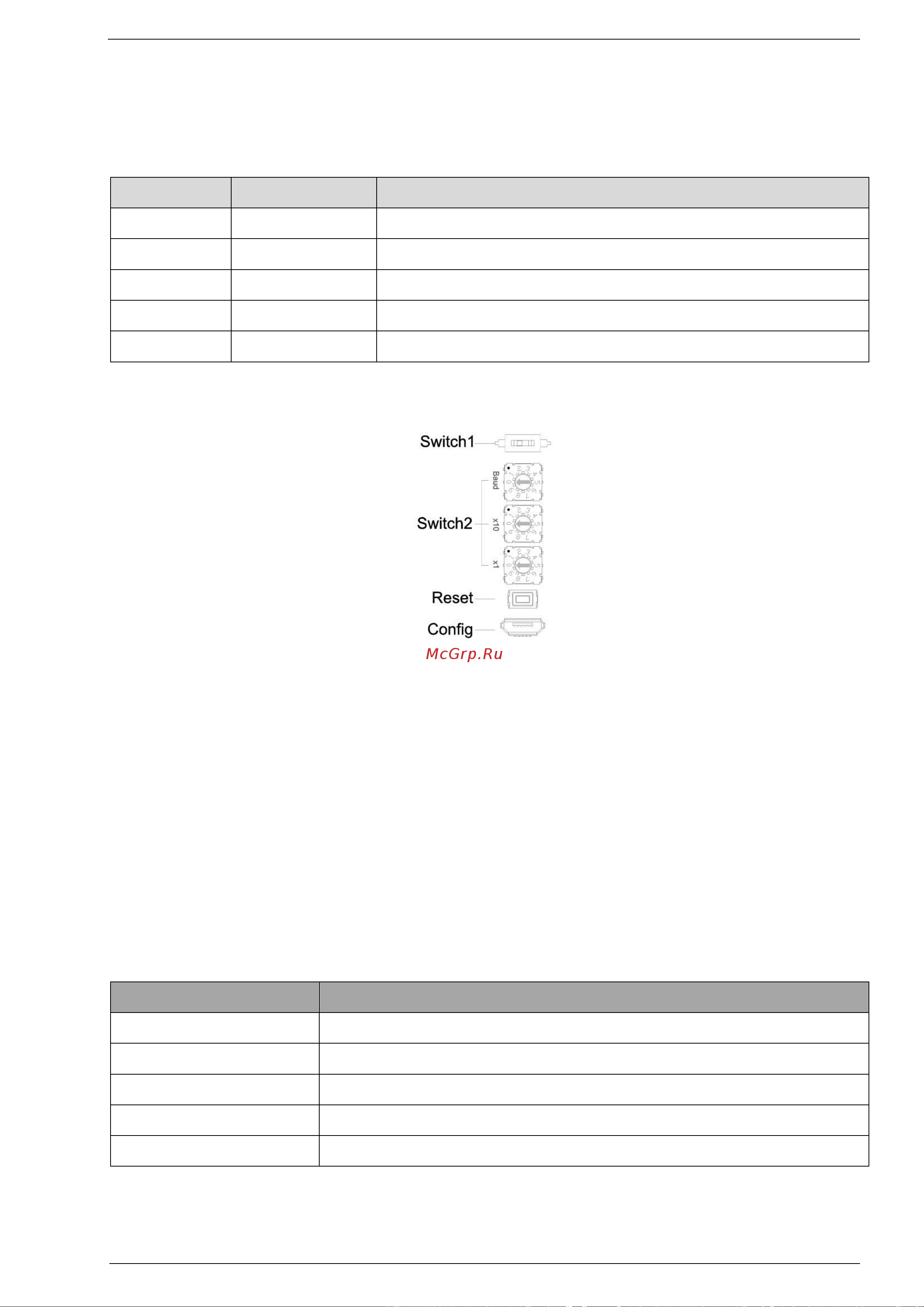

3.2 Интерфейс конфигурации

Switch1 – DIP-переключатель, используемый для установки сопротивления клемм.

Switch2 – DIP-переключатель, используемый для установки адреса узла модуля адаптера

(номер станции) и скорости передачи данных.

Адрес узла устанавливается двумя аппаратными DIP-переключателями десятичного числа, и

каждый адаптер CC-Link имеет уникальный адрес узла (1~64).

Примечание – Обратите внимание: когда значение DIP-переключателя не равно 1~64, адрес

узла, т.е. номер станции, должен быть равен 1.

Соответствующее соотношение между скоростью передачи данных и кодом набора

представлено в таблице ниже:

Код конфигурации

Скорость передачи данных (бит/с)

156 k

625 k

2,5 M

5 M

10 M
