UZOLA ELECTRIC GROUP
www.uzola.ru 36/ 330
Reset – кнопка сброса модуля. При длительном нажатии кнопки более 5 секунд все параметры
модуля будут восстановлены до значений по умолчанию. Когда кнопка сброса активирована,
в левом верхнем углу кнопки загорается зеленый индикатор.
Config – конфигурационный порт – стандартный интерфейс Micro USB для настройки
параметров устройства и обновления микропрограммы.

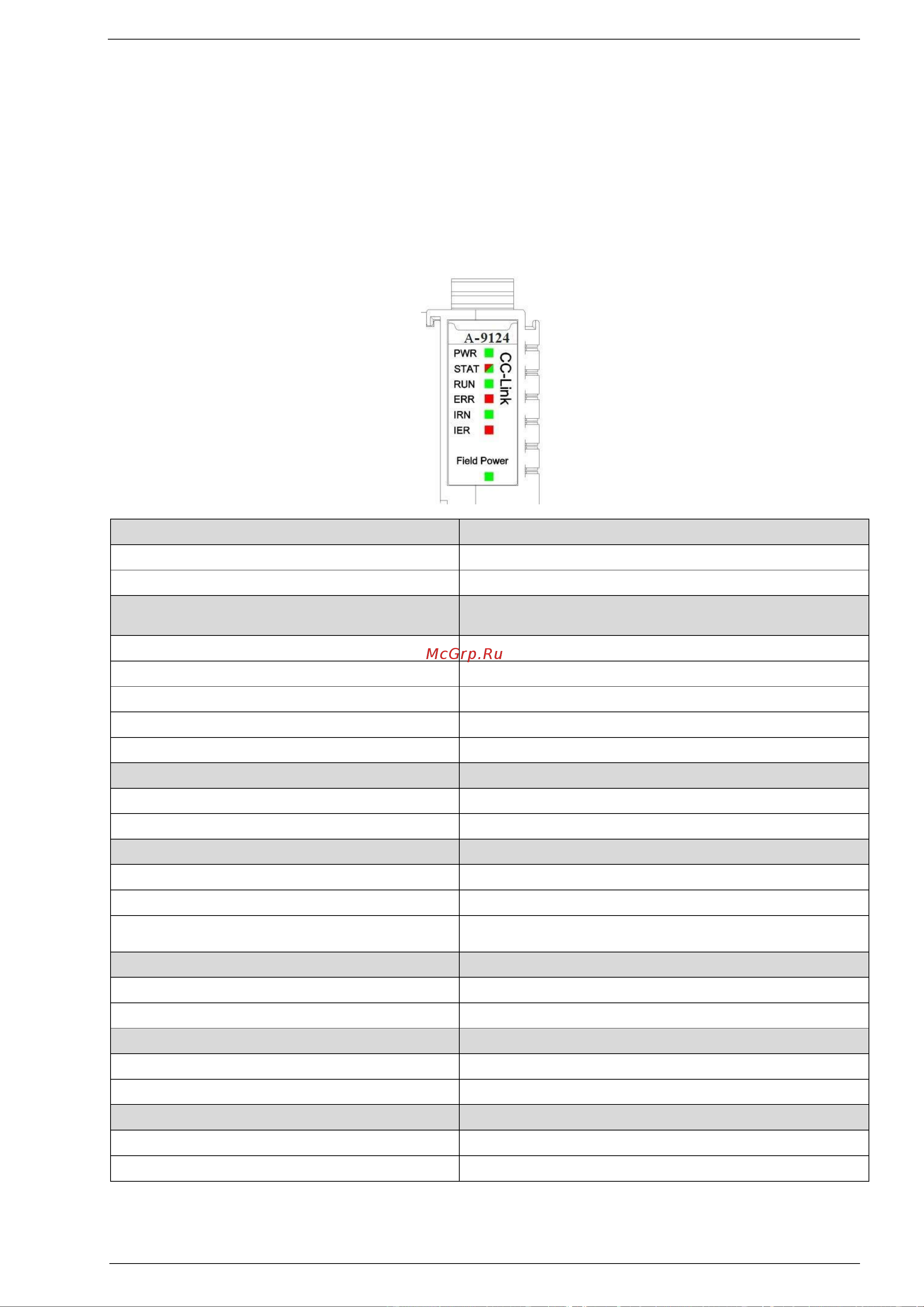

3.3 Светодиодный индикатор
PWR Состояние питания (ЗЕЛЕНЫЙ)
Определение состояния
ON
Питание системы Нормальное
OFF
Сбой питания системы
Состояние модуля STAT
(КРАСНЫЙ/ЗЕЛЕНЫЙ)
Определение состояния
Двойное мигание (КРАСНЫЙ)
Программный перезапуск модуля при аппаратном сбое
ON (ЗЕЛЕНЫЙ)
Выполняется
Одиночное мигание (ЗЕЛЕНЫЙ)
Остановлен
Мигание (2,5 Гц) (КРАСНЫЙ/ЗЕЛЕНЫЙ)
Режим загрузки
Мигание (10 Гц) (КРАСНЫЙ/ЗЕЛЕНЫЙ)
Обновление микропрограммы
Рабочее состояние сети (ЗЕЛЕНЫЙ)
Определение состояния
OFF
Нет обмена данными
ON
Обмен данными CC-Link
ERR Ошибка сети (КРАСНЫЙ)
Определение состояния
OFF
Обмен данными CC-Link Нормальный
ON
Сбой обмена данными CC-Link
Мигание
При нормальном функционировании связи CC-Link номер
станции или скорость передачи данных будут изменены.
Выполнение ввода-вывода (ЗЕЛЕНЫЙ)
Определение состояния
OFF
Инициализация ввода-вывода в норме
ON
Сбой инициализации ввода-вывода
IER Ошибка ввода-вывода (КРАСНЫЙ)
Определение состояния
OFF
Нормальный обмен данными IO
Двойное мигание
Сбой обмена данными IO
Состояние питания поля (ЗЕЛЕНЫЙ)
Определение состояния
OFF
Полевое питание в норме
ON
Сбой полевого питания
