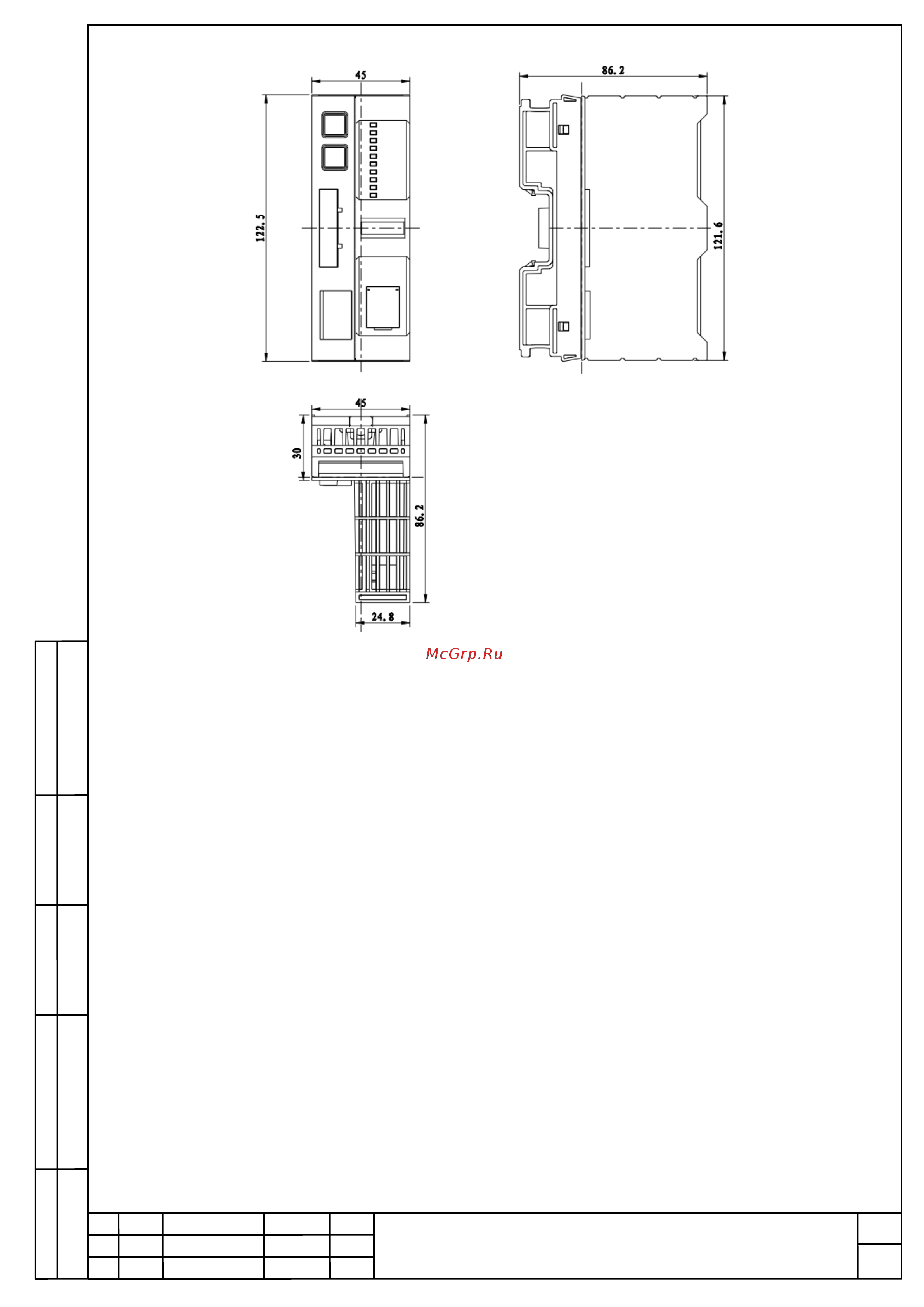

Рисунок 3 – Габаритные размеры процессорного модуля

1.3.2 Модули ввода/вывода

Все МВВ имеют одинаковые корпуса и габаритные размеры (рисунки 4, 5). На

лицевой панели МВВ (рисунок 4) располагаются служебные (поз. 3 на рисунке 4) и

функциональные (поз. 4 на рисунке 4) индикаторы (индикаторы состояния

входов/выходов) МВВ. В нижней части лицевой панели располагаются клеммные колодки

(поз. 5 на рисунке 5). Задняя часть корпуса предназначена для установки в шинный

соединитель, закрепленный на 35-мм DIN-рейку (поз. 1,2 на рисунке 4). Там же

располагаются внешние подпружиненные контакты для присоединения к шине питания и

данных.

Габаритные размеры МВВ приведены на рисунке 5.
