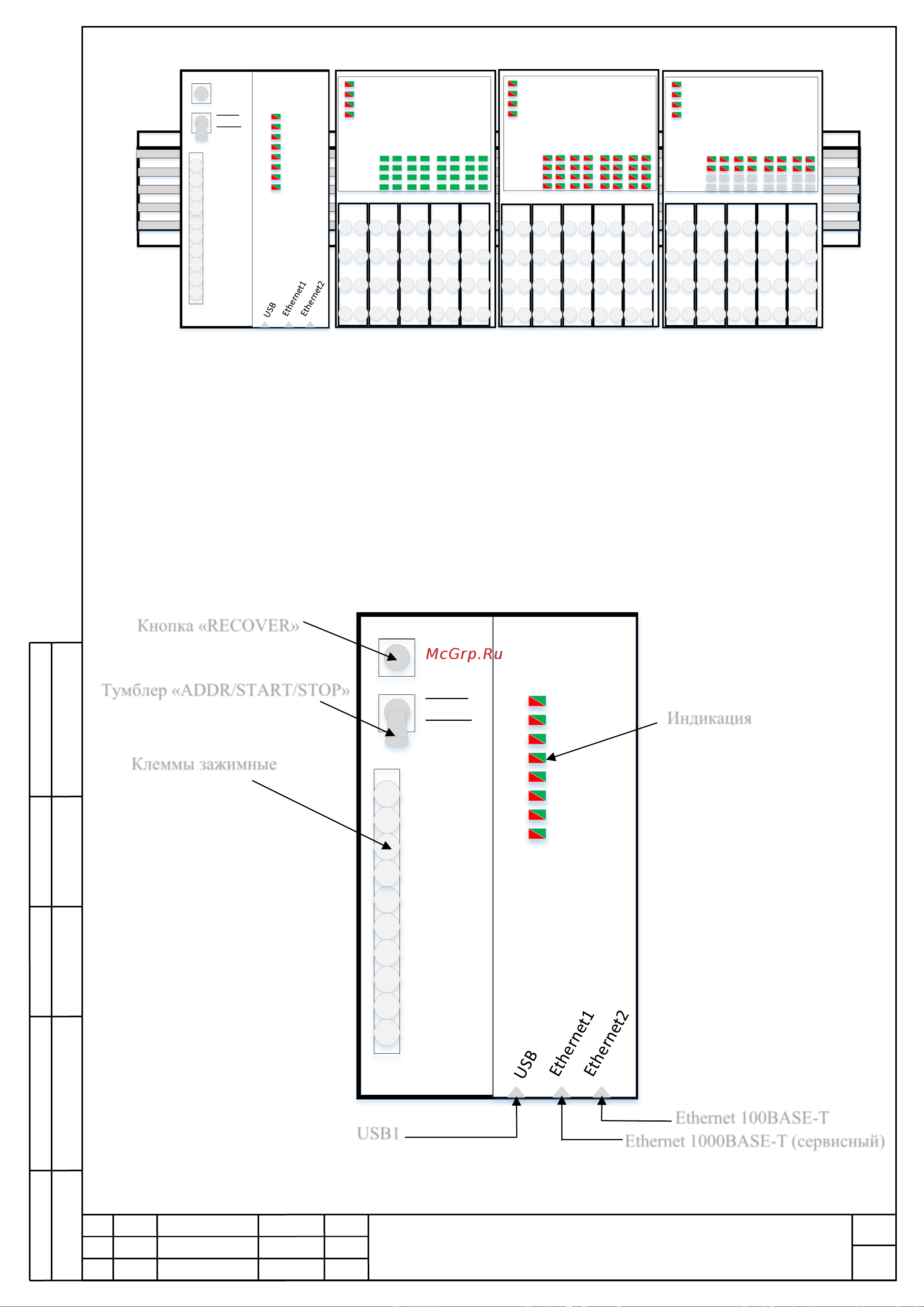

Рисунок 1 Пример компоновки модулей ПЛК
1.3.1 Процессорный модуль
На лицевой панели процессорного модуля PRO100-CU-001 располагаются
светодиоды индикации состояния МП, кнопка «RECOVER», тумблер
«ADDR/START/STOP», десяти контактный разъем, к которому можно подключить сигналы
по двум интерфейсам RS485 и один сигнал по интерфейсу CAN (рисунок 2). На нижней
части корпуса располагаются USB-А разъем и два Ethernet разъема (рисунок 2), один из
которых имеет сервисные функции.
Габаритные размеры МП приведены на рисунке 3.
PWR
LNK
RUN
PF
PRO100-CU-001
ERR
SD
GPS
LD
GND
RS485B2
RS485A2
RS485B1
RS485A1
CAN-H
CAN-L
+24V
GND
SHLD
ADDR
START
STOP
RECOVER
X1
Рисунок 2 Лицевая панель корпуса процессорного модуля PRO100-CU-001
Индикация
Кнопка «RECOVER»
Тумблер «ADDR/START/STOP»
Клеммы зажимные
USB1
Ethernet 1000BASE-T ервисный)
Ethernet 100BASE-T
