МПВР.421457.001 РЭ

Лист

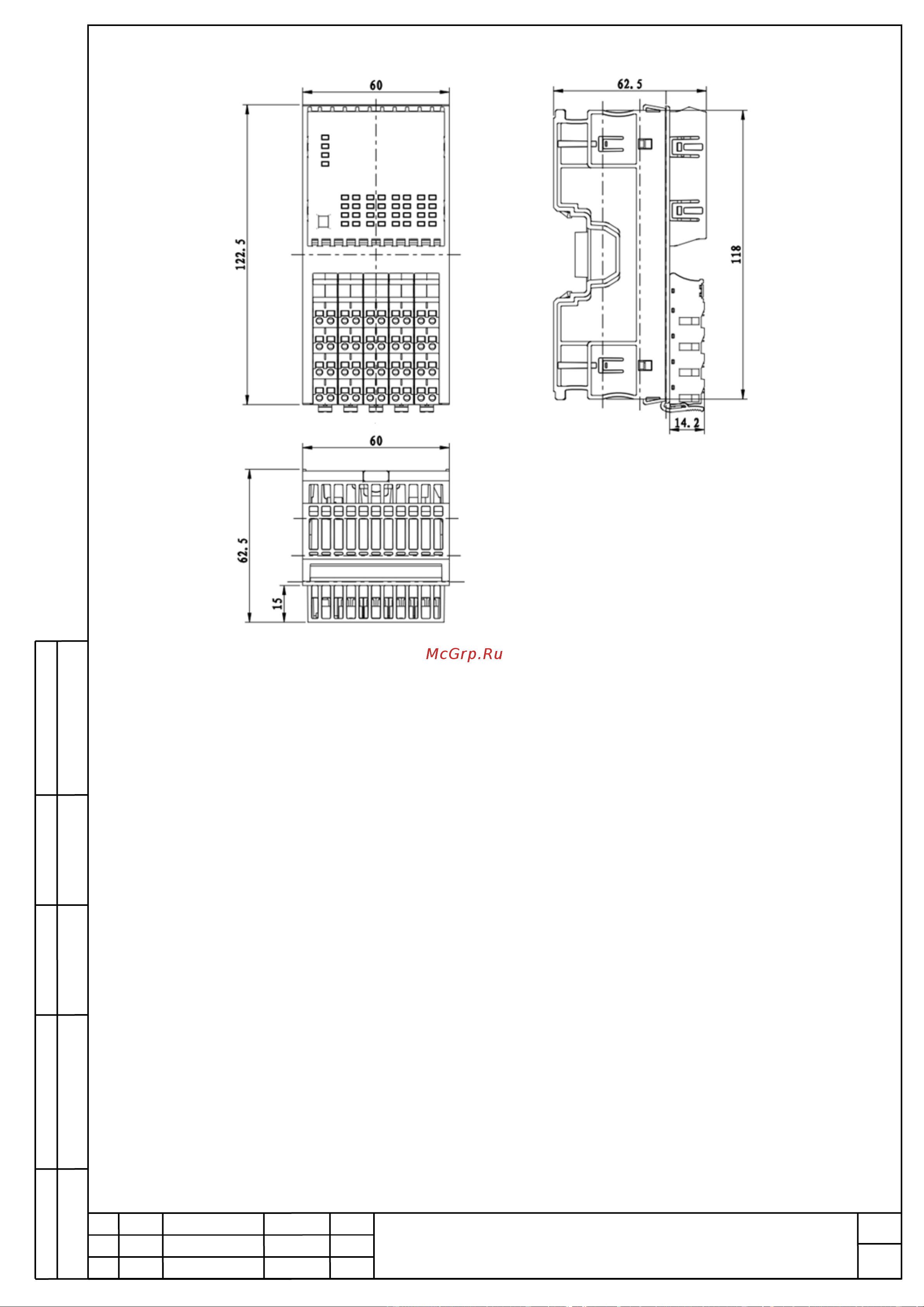

Рисунок 5 – Габаритные размеры модуля ввода/вывода

1.4 Устройство и работа ПЛК

ПЛК имеет блочно-модульную структуру, включающую в себя модули различного

типа. Состав ПЛК представлен в разделе 1.3 данного документа (таблица 1).

1.4.1 Размещение модулей на общей электрической шине

На одной общей электрической шине должен устанавливаться только один

процессорный модуль (МП). При этом, МП должен размещаться в крайней левой части

шины. С правой стороны к МП присоединяются остальные модули ввода/вывода в

свободном порядке.

На одну шину можно установить до 32 модулей ввода/вывода.

1.4.2 «Горячая» замена модулей ПЛК

ПЛК поддерживает функцию «горячей» замены электронных блоков всех модулей

ввода/вывода (кроме процессорного модуля).

После изъятия неисправного модуля, установить заведомо исправный модуль на то

же позиционное место шины питания и данных. После установки перевести тумблер

ADDR/START/STOP в крайнее верхнее положение на 2 с. (положение ADDR), затем

вернуть тумблер в среднее положение (положение RUN). Модуль автоматически

включится в работу в соответствии с прикладной программой.
