МПВР.421457.001РЭ
14
1.4.3 Электропитание модулей
Внутри DIN-рейки размещена шина питания и данных (установлена в шасси), по
которой передается напряжение питания 24 В всех модулей ПЛК, а также линия связи по
интерфейсу CAN.
Питание на шину подаётся через крайние контакты клеммных зажимов
процессорного модуля с использованием как многожильных, так и одножильных проводов
сечением до 1,5 мм
2
(рисунок 6).
PWR
LNK
RUN
PF
PRO100-CU-001
ERR
SD
GPS
LD
GND
RS485B2
RS485A2
RS485B1
RS485A1
CAN-H
CAN-L
+24V
GND
SHLD
ADDR
START
STOP
RECOVER
X1

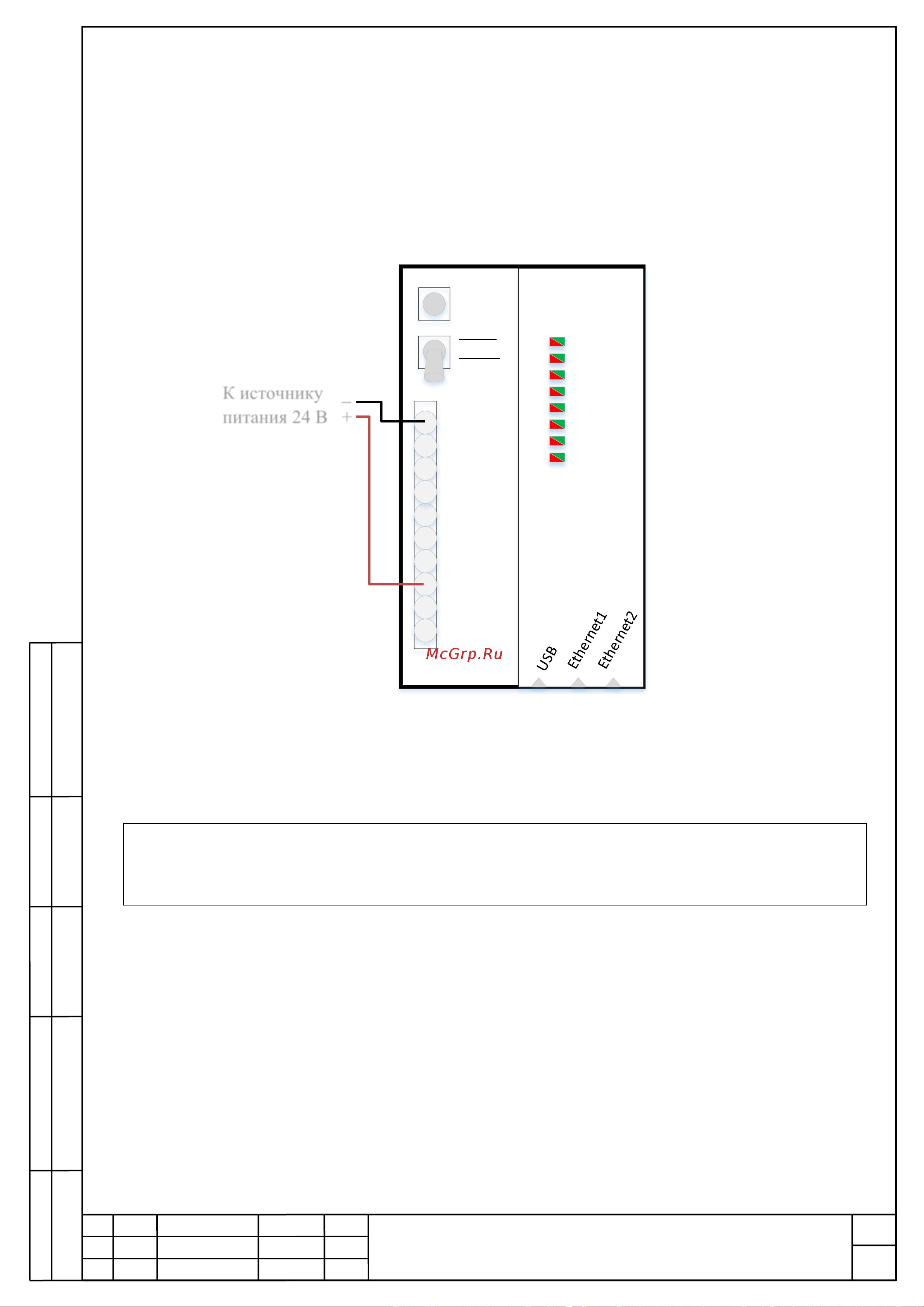

Рисунок 6 – Подача питания на общую электрическую шину
1.4.4 Монтаж ПЛК
Монтаж контроллера осуществляется на шасси, в стандартную DIN-рейку 35х7.5 мм.
Крепить к монтажной панели din-рейку необходимо винтами не более М6 с потайной
головкой, т.к. использование винтов больших размеров помешает правильной установке
шасси.
При установке модулей на шасси следует учитывать, что компоновка модулей
производится слева направо, при чем процессорный модуль (МП) устанавливается в
крайнем левом положении, а с правой стороны к нему устанавливаются остальные модули
ввода/вывода в свободной последовательности.
На закрепленное в несущей DIN-рейке шасси устанавливаются модули – сначала
процессорный модуль, затем, справа от него, устанавливаются модули ввода/вывода в
порядке, обусловленном конфигурацией конкретного проекта.
Для монтажа модуля на DIN-рейку необходимо, при помощи плоской отвёртки,
оттянуть вниз пластиковые фиксаторы, расположенные на задней стороне модуля, плотно
К источнику _
питания 24 В +
