Процессорный модуль оснащен необходимым базовым ПО, обеспечивающим
выполнение прикладной программы управления ТП, самодиагностику и диагностирующим
работоспособность комплекса в целом.
1.5.2.1 Коммуникационные порты процессорного модуля
Процессорный модуль PRO100-CU-001 включает в свой состав:
светодиодную панель индикации;
коммуникационные порты: RS-485, CAN, Ethernet, USB.
Все имеющиеся коммуникационные порты лицевой панели процессорного модуля
представлены на рисунке 9:
PWR
LNK
RUN
PF
PRO100-CU-001
ERR
SD
GPS
LD
GND
RS485B2
RS485A2
RS485B1
RS485A1
CAN-H
CAN-L
+24V
GND
SHLD
ADDR
START
STOP
RECOVER
X1

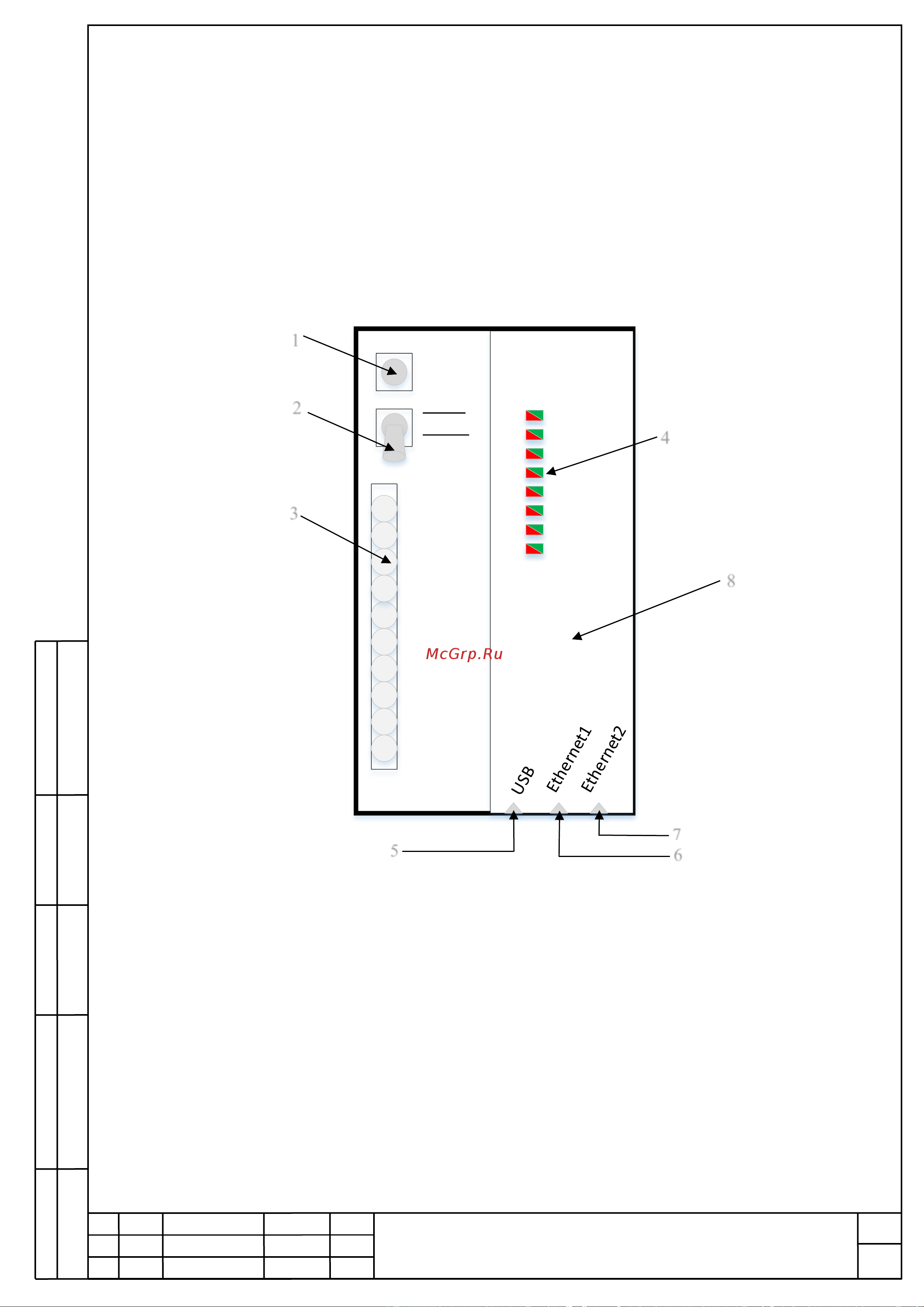

Рисунок 9 – Назначение коммуникационных портов лицевой панели процессорного
модуля PRO100-CU-001
1 – кнопка «RECOVER»;
2 – тумблер « ADDR/START/STOP»;
3 – клеммный разъём;
4 – панель индикации;
5 – разъём USB1;
6 – разъём Ethernet_1 (RJ45);
7 – разъём Ethernet_2 (RJ45), сервисный;
8 – разъем USB C, сервисный.
4
3
2
1
8
5
6
7
