МПВР.421457.001 РЭ
31
1.5.8 Модуль релейного вывода
Модуль релейного вывода PRO100-RO-161, управляемый процессорным модулем
(ПМ) по интерфейсу CAN, предназначен для выдачи 16 сигналов управления c реле.
Расположение индикаторов и контактов для подключения нагрузки модуля
релейного вывода приведено на рисунке 20.
1-1
2-1
3-1
4-1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
ERR
RUN
LNK
PWR
1-2
2-2
3-2
4-2
5-1
6-1
7-1
8-1
X1 X2 X3 X4 X5
PRO100-RO-16 1
5-2
6-2
7-2
8-2
9-1
10-1
11-1
12-1
9-2
10-2
11-2
12-2
13-1
14-1
15-1
16-1
13-2
14-2
15-2
16-2

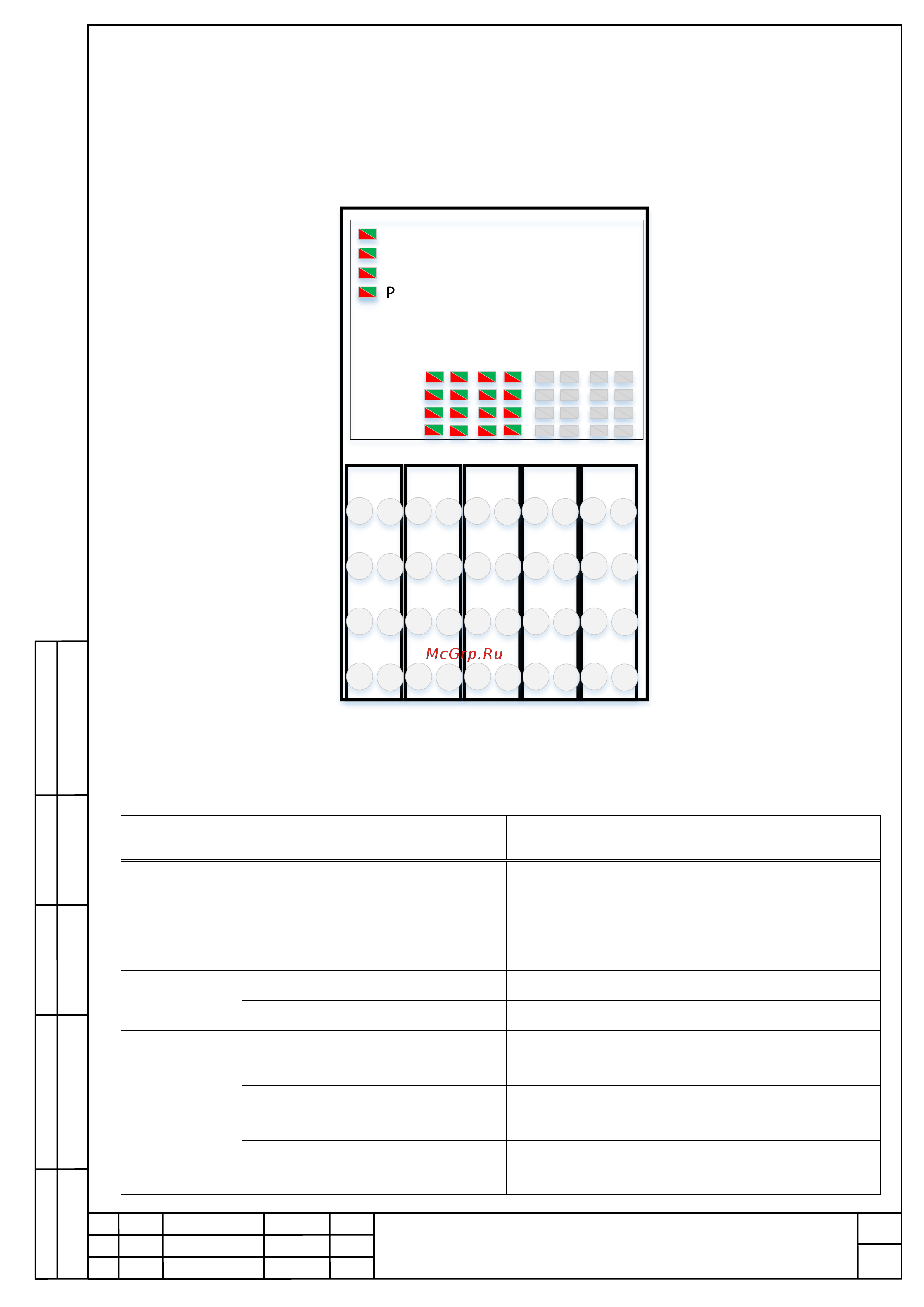

Рисунок 20– Индикаторы и выходные контакты модуля релейного выхода
PRO100-RO-161
Таблица 9– Алгоритм работы индикаторов модуля релейного вывода
Индикатор
Состояние индикатора
Состояние модуля
Питание
(PWR)
Горит зелёным
Наличие питающего напряжения от шины
питания контроллера
Не горит
Отсутствие питающего напряжения от
шины питания контроллера
LNK
Горит зелёным
Установлено соединение с ЦПУ ПЛК
Горит красным
Нет связи с ЦПУ ПЛК о
Состояние
(RUN)
Мигает
Пользовательская программа находится в
состоянии ГОТОВНОСТЬ
Горит зелёным
Пользовательская программа находится в
состоянии РАБОТА
Горит красным
Пользовательская программа находится в
состоянии СТОП
