МПВР.421457.001 РЭ
33
Электрическая схема модуля и схема подключения ТС обеспечивают компенсацию
дрейфа опорного тока и сопротивления подводящих проводов (для двухпроводной схемы
подключения компенсация сопротивления подводящих проводов не осуществляется).
Для подключения термометров сопротивления ко входам модуля могут быть
использованы как многожильные, так и одножильные провода сечением от 0,35 мм2 до 1,5
мм2. Двухпроводная схема подключения термометров сопротивления не рекомендуется;
при трехпроводной схеме подключения рекомендуется чтобы подводящие провода были
одинаковой длины и типа. Схема подключения подводящих проводов показана на рисунке
21.
ERR
RUN
LNK
PWR
PRO100-ТI-101
I1
P1
M1
F1
12
P2
M2
F2
I3
P3
M3
F3
X1 X2 X3 X4 X5
I4
P4
M4
F4
I5
P5
M5
F5
I6
P6
M6
F6
I7
P7
M7
F7
I8
P8
M8
F8
I9
P9
M9
F9
I10
P10
M10
F10
1
2
3
4
5
6
7
8
9
10

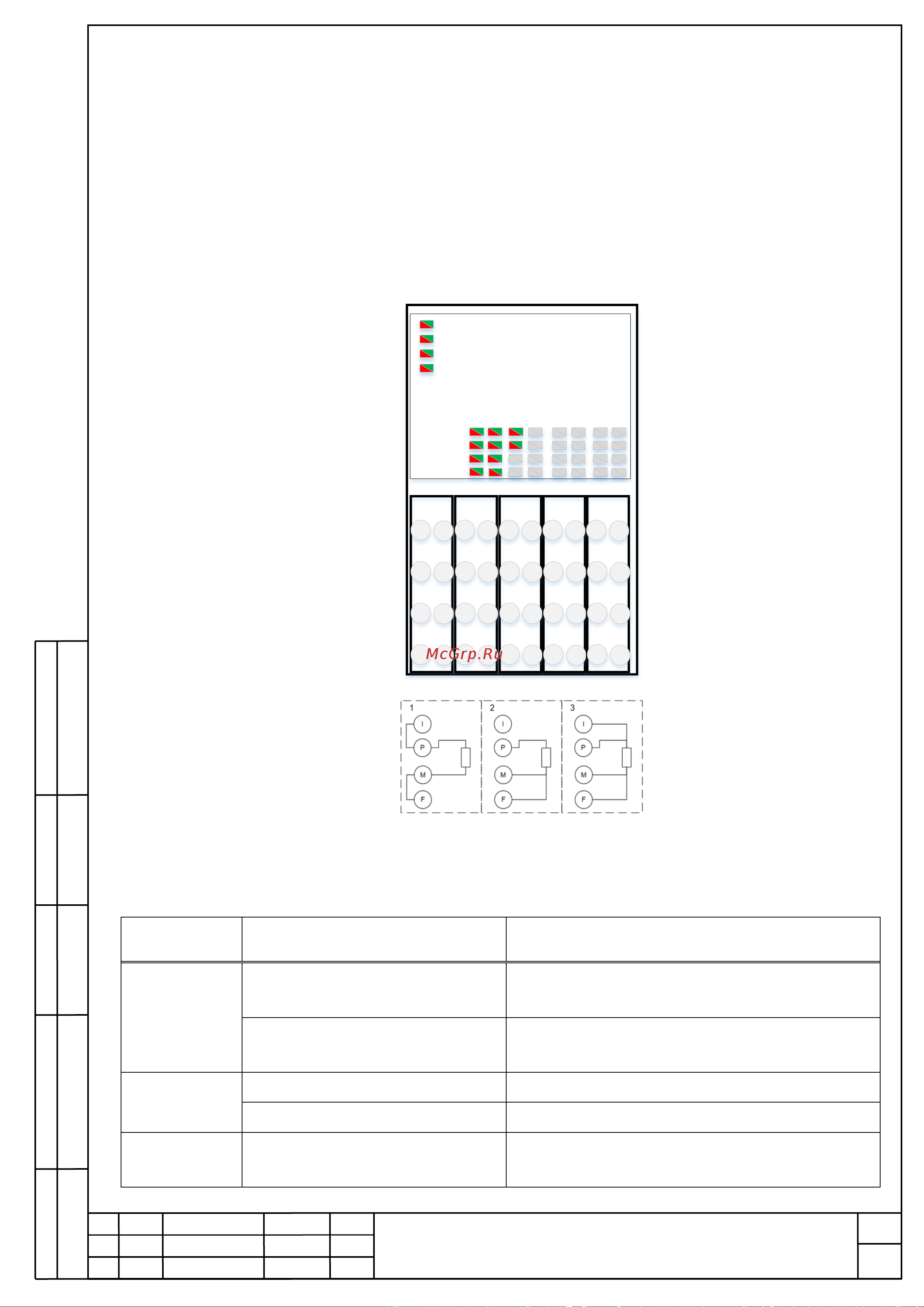

Рисунок 21 – Схема подключения ТС к модулю PRO100-TI-101: 1 – двухпроводная схема,
2 – трехпроводная схема, 3- четырехпроводная схема
Таблица 10 – Алгоритм работы индикаторов модуля ввода термометров сопротивления
Индикатор
Состояние индикатора
Состояние модуля
Питание
(PWR)
Горит зелёным
Наличие питающего напряжения от шины
питания контроллера
Не горит
Отсутствие питающего напряжения от
шины питания контроллера
LNK
Горит зелёным
Установлено соединение с ЦПУ ПЛК
Горит красным
Нет связи с ЦПУ ПЛК о
Состояние
(RUN)
Мигает
Пользовательская программа находится в
состоянии ГОТОВНОСТЬ
