 от 4 до 20 мА;

 от 0 до 20 мА;

 от 0 до 24 мА.

Измерительные каналы модуля гальванически разделены между собой.

Модуль аналогового вывода состоит из трех узлов:

 узла аналогового вывода;

 узла контроля и индикации;

 узла переходного.

Для подключения нагрузки к выходам модуля могут быть использованы как

многожильные, так и одножильные провода сечением от 0,5 мм2 до 1,5 мм2. Схема

подключения сигнальных проводов показана на рисунке 19.

1 2 3 4

ERR

RUN

LNK

PWR

X1 X2 X3 X4 X5

PRO100-АO-041

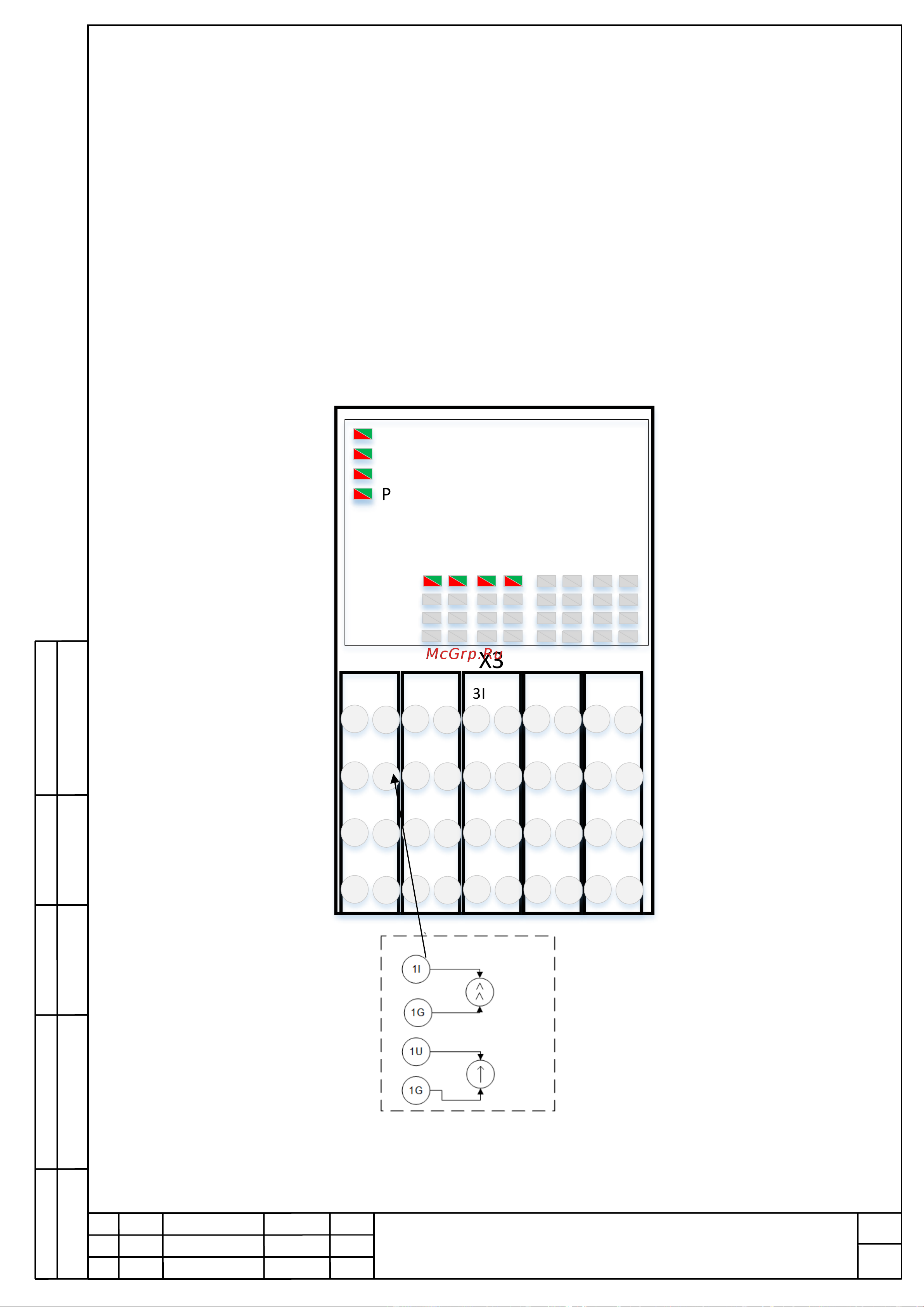

Рисунок 19 – Схема подключения к модулю PRO100-AO-041 нагрузки по току и по

напряжению
